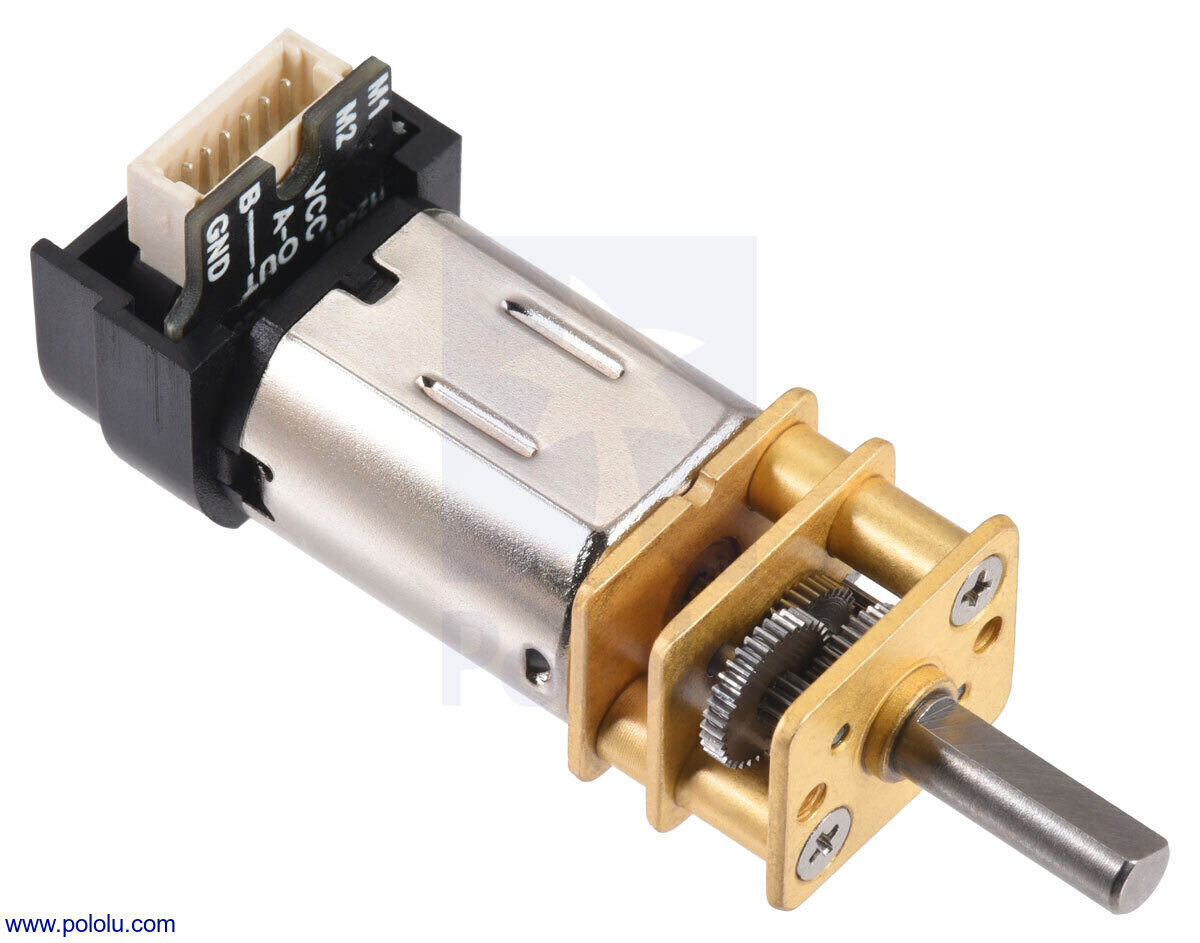

Pololu 298:1 Micro Metal Gearmotor HP 6V med 12 CPR Encoder Side Connector 5173

Dette er et Miniatur DC-metallgetrieben Motor med børster med Gearkasse– Tværsnit på 10×12 mm og en 9 mm lang D-formet gearudgående aksel med 3 mm diameter. Kabel fås separat.

Gearmotor detaljer:

• Motortype/Børste: HP 6V: Hochleistungs-6V med Edelmetallborsten
• Gearkasse: 297,92:1 med messingplader
• Encoder: 12 CPR inkrementel Quadratur med med sideforbindelser

Vigtige specifikationer:

• Spenning: 6 V
• Effektivitet ved tomgang: 100 o/min, 100 mA
• Projektion af vægt: 4,0 kg?cm (55 oz?in), 1,6 A

* Bemærk: De angivne værdier for stillstands-drejningsmoment og -strøm er teoretiske. Hvis motoren eller gearkassen afbrydes, kan det beskadige dem.

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.: 25x34x37x35x38 / 12x9x10x13x10 = 297,92:1

Mål

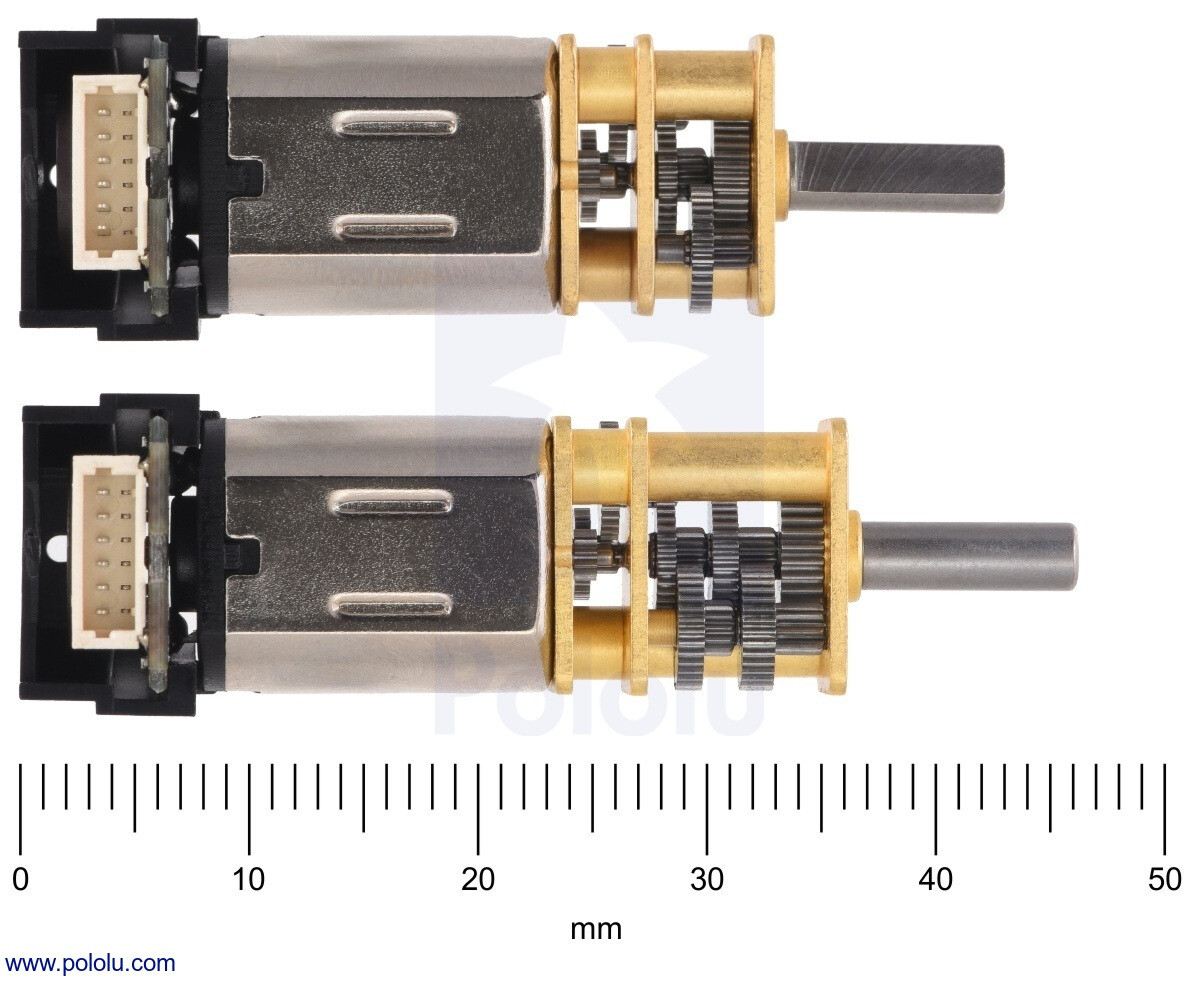

• Størrelse: 10 x 12 x 32 mm. Drejningsakken forlænger længden med 32 mm med 10 mm, og encoderen stikker ud på tre af de fire sider uden for det 10 x 12-dimensionale område.
• Vægt: 11 g
• Skæftdiameter: 3 mm D-skaft.

Generelle specifikationer

• Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.
• Tomgangshastighed ved 6 V: 100 U/min. Typisk; ±20 %.
• Strøm i hvile ved 6 V: 0,10 A. Typisk ±50 %. Strømmen i hvile afhænger af intern friktion, som påvirkes af mange faktorer, herunder omgivelsestemperaturen og motorens driftstid.
• Blokstrøm ved 6 V: 1,6 A
• Blokkering Moment ved 6 V: 34,0 kg·cm
• Maksimal effekt ved 6 V: 1,1 W

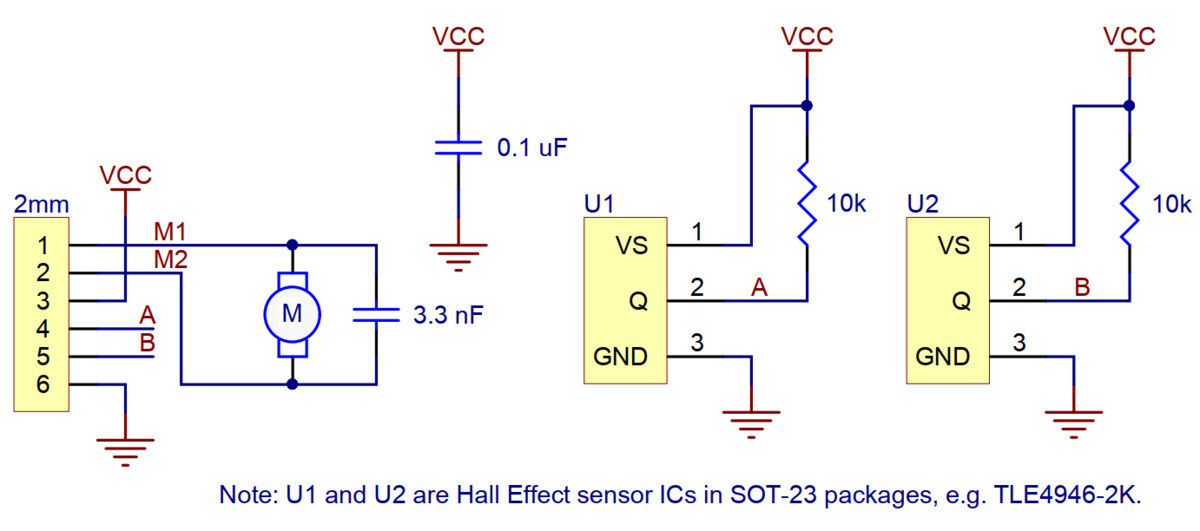

• Encoder: 12 CPR Encoder med med sideforbindelser
• Motortype: 1,6 A statisk ved 6 V (HP 6 V)

Ydelse ved maksimal effektivitet

• Maksimal effektivitet ved 6 V: 31 %.
• Hastighed ved maksimal effektivitet: 87 U/min
• Moment ved maksimal effektivitet: 0,65 kg·cm
• Strøm ved maksimal effektivitet: 0,31 A
• Udgangseffekt ved maksimal effektivitet: 0,58 W

Downloads

• Dimension
• Datasheet

Yderligere information
