Pololu 2,5V, 500mA Step-Down spændingsregulator D24V5F2 2841

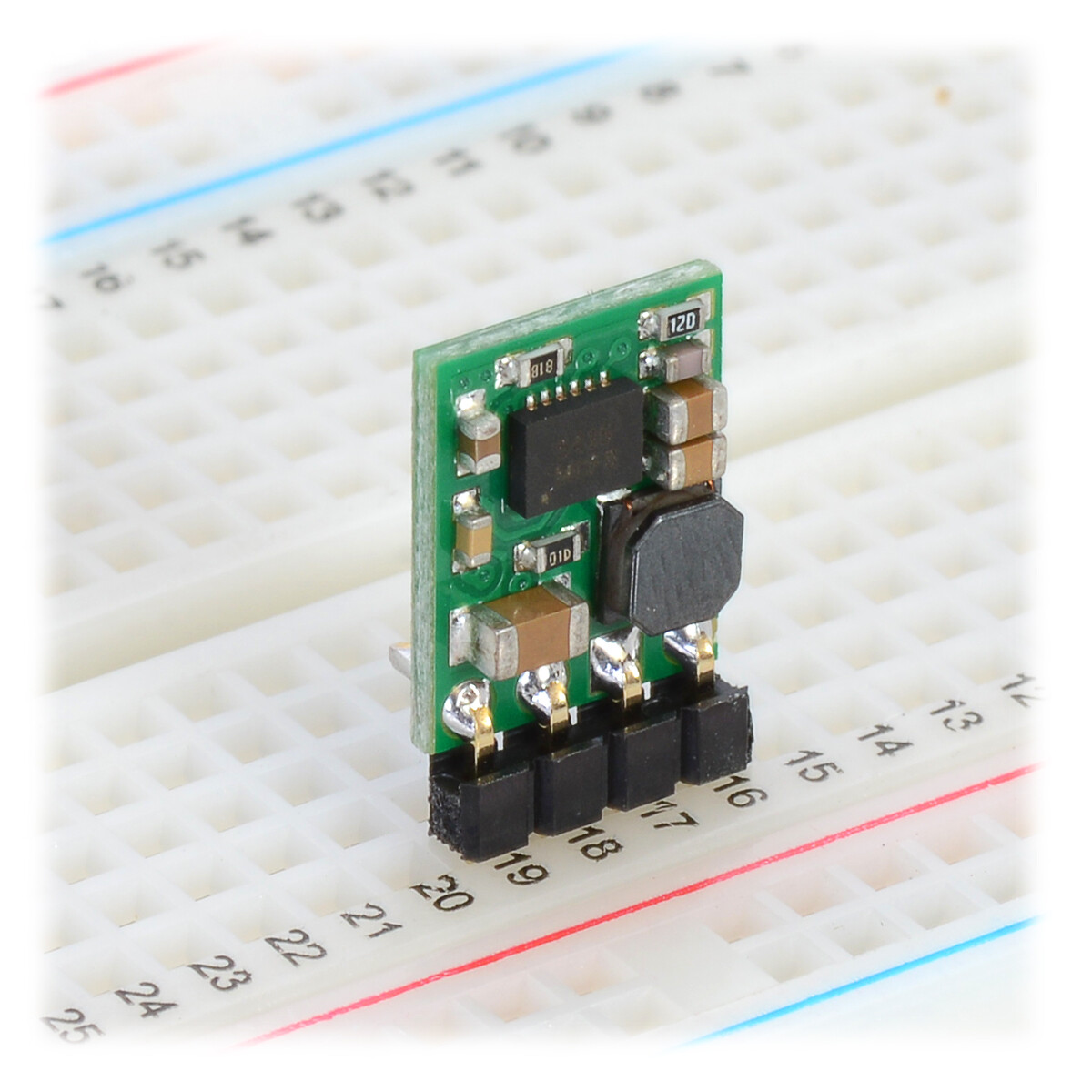

Den kompakte (13 mm × 10 mm) D24V5F2 Synkron-Spændingsregulator tager indgangsspændinger mellem 3 V og 36 V og reducerer dem effektiv 2,5 V, mens en maksimal udgangsstrøm er 500 mA Dette giver mulighed for. Denne regulator har typisk en effektivitet mellem 80 % og 90 %. Stiftene har en afstand på 0,1″, hvilket gør, at dette kort er kompatibelt med standardløse kontaktopløsninger og Perfboards.

Funktioner

• Indgangsspænding: 3 V til 36 V for udgangsspændinger på 1,8 V og 2,5 V
• Fast 1,8 V, 2,5 V, 3,3 V, 5 V, 6 V, 9 V, 12 V eller 15 V udgang (afhængigt af regulatoren), med 4 % nøjagtighed.
• Maksimal udgangsstrøm: 500 mA
• Typisk effektivitet på 80 % til 93 %.
• 500 kHz skiftefrekvens (hvis ikke i energibesparende tilstand)
• 200 µA typisk strøm i hvile
• Overstrøms- og kortslutningsbeskyttelse, overtemperaturbegrænsning
• Lille størrelse: 13 mm × 10 mm × 3 mm
• Vægt: 0,6 g (Uden inkluderede optionelle header).

Generelle specifikationer

• Minimumsdriftstemperatur: 3 V
• Maksimal driftsspænding: 36 V
• Maksimal udgangsstrøm: 500 mA
• Udgangsspænding: 2,5 V
• Polaritetsbeskyttelse?: Ja
• Maksimalt hvilestrøm: 0,2 mA (i aktiveret tilstand (SHDN = HIGH) uden belastning; i deaktiveret tilstand er det proportional med indgangsspændingen (360 μA ved en indgangsspænding på 36 V).)

Mærkater

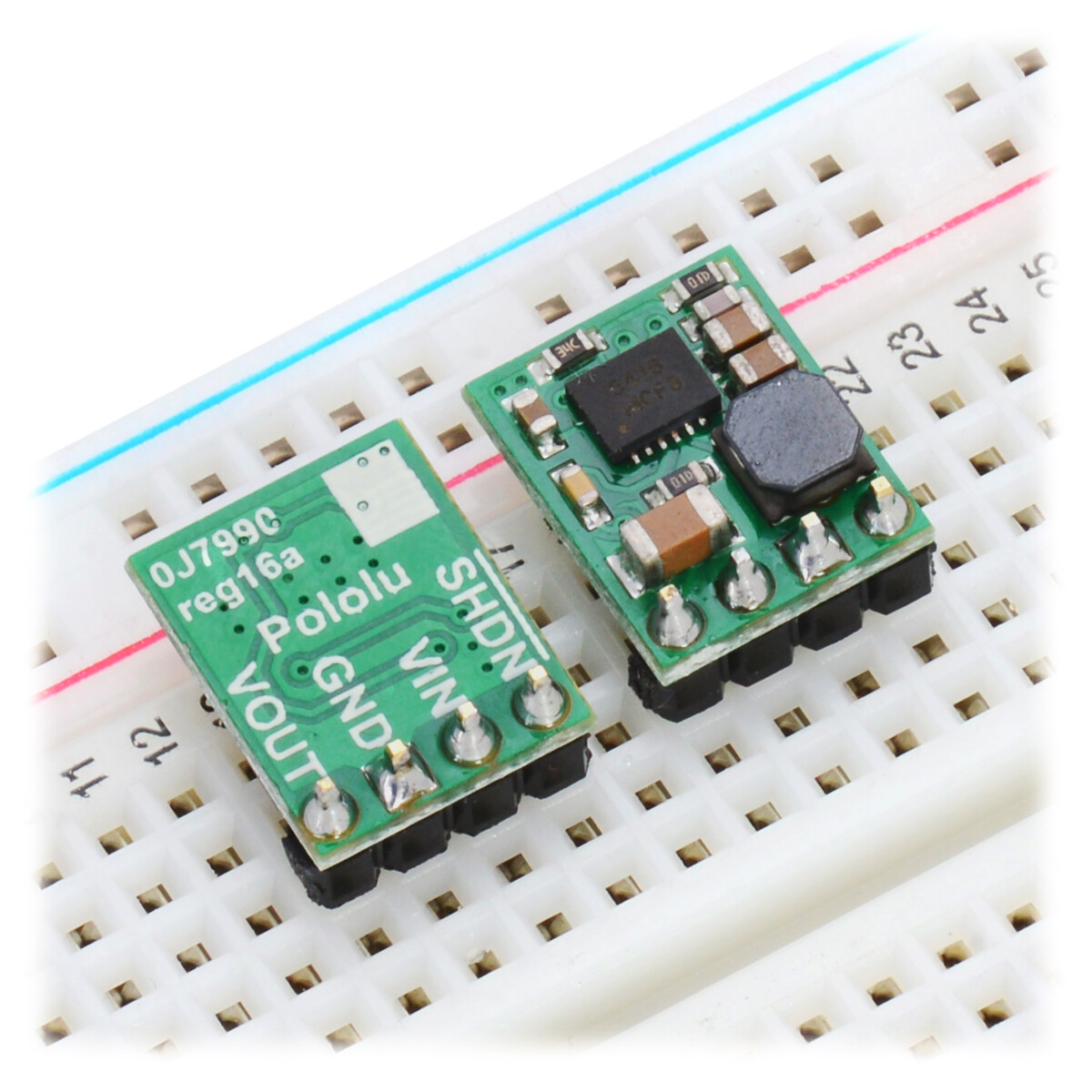

• PCB-udviklingskoder: reg16a
• Andre PCB-markeringer: 0J7990, tomt hvidt felt
