Pololu 20,4:1 Metal Gearmotor 25×50 mm LP 6V Lav-strøms børstet DC-motor 1583

Denne gearmotor består af et strømbesparende 6-VMotor med børster, DC kombineret med en 20,4:1 MetallgehegnerGearmotoren er cylindrisk med en diameter på næsten 25 mm, og den D-formede aksel har en diameter på 4 mm og står 12,5 mm fra gearkassen. Denne gearmotor har også en integreret encoder. PO4823 tilgængelig

Disse cylindriske børstede DC-gearmotorer fås i en række forskellige versioner og med fem forskellige motorer (to versioner med 6-V-motorer og tre versioner med 12-V-motorer). Gearmotorene har alle samme kabinet med en diameter på 25 mm, og gearudgangsadgangen har en diameter på 4 mm, så det generelt er nemt at udskifte en version med en anden, hvis dine konstruktionskrav ændrer sig (selvom længden af gearet tendens til at stige med omskiftningsforholdet). Hver version fås også valgfrit med integreret 48-CPR-quadratur-encoder.

Bemærk: At afbryde eller overbelaste gearmotorer kan drastisk forkorte deres levetid og endda forårsage øjeblikkelige skader. For disse gear er den anbefalede øvre grænse for drejningsmoment 15 kg-cm (200 oz-in); Vi anbefaler kraftigt, at de påførte belastninger holdes betydeligt under denne grænse. Blokeringer kan også føre til hurtige (muligvis i størrelsesordenen et sekund) termiske skader på motorviklingerne og børsterne, især ved dem, der bruger højtydende motorer (HP); En generel anbefaling for drift af DC-børstemor er 25 % eller mindre af blokeringstrømmen.

22 x 22 x 22 x 23 / 12 x 10 x 10 x 10 x 20,4:1

Generelle specifikationer

• 20,4:1
• Tomgangshastighed ved 6 V: 290 omdr/min, typisk; ±20 %.
• Strøm i hvile ved 6 V: 0,10 A, typisk, ±50 %. Strømmen i hvile afhænger af intern friktion, som påvirkes af mange faktorer, herunder omgivelsestemperaturen og motorens driftstid.
• Blockeringsstrøm ved 6 V: 2 A, kan beskadige gearmotoren. Stall-parametre stammer fra en teoretisk ekstrapolation af ydeevne under belastning, der er langt fra stallpunktet. Hvis motoren overophedes, hvad sker der, når den nærmer sig et faktisk tab af greb, falder både grebstørrelsen og strømmen.
• Stillingmoment ved 6 V: 2,5 kg·cm
• Maksimal effekt ved 6 V: 1,9 W
• Motortyper: 2,0 A drejmoment @ 6 V (LP 6 V)
• Encoder?: Ja

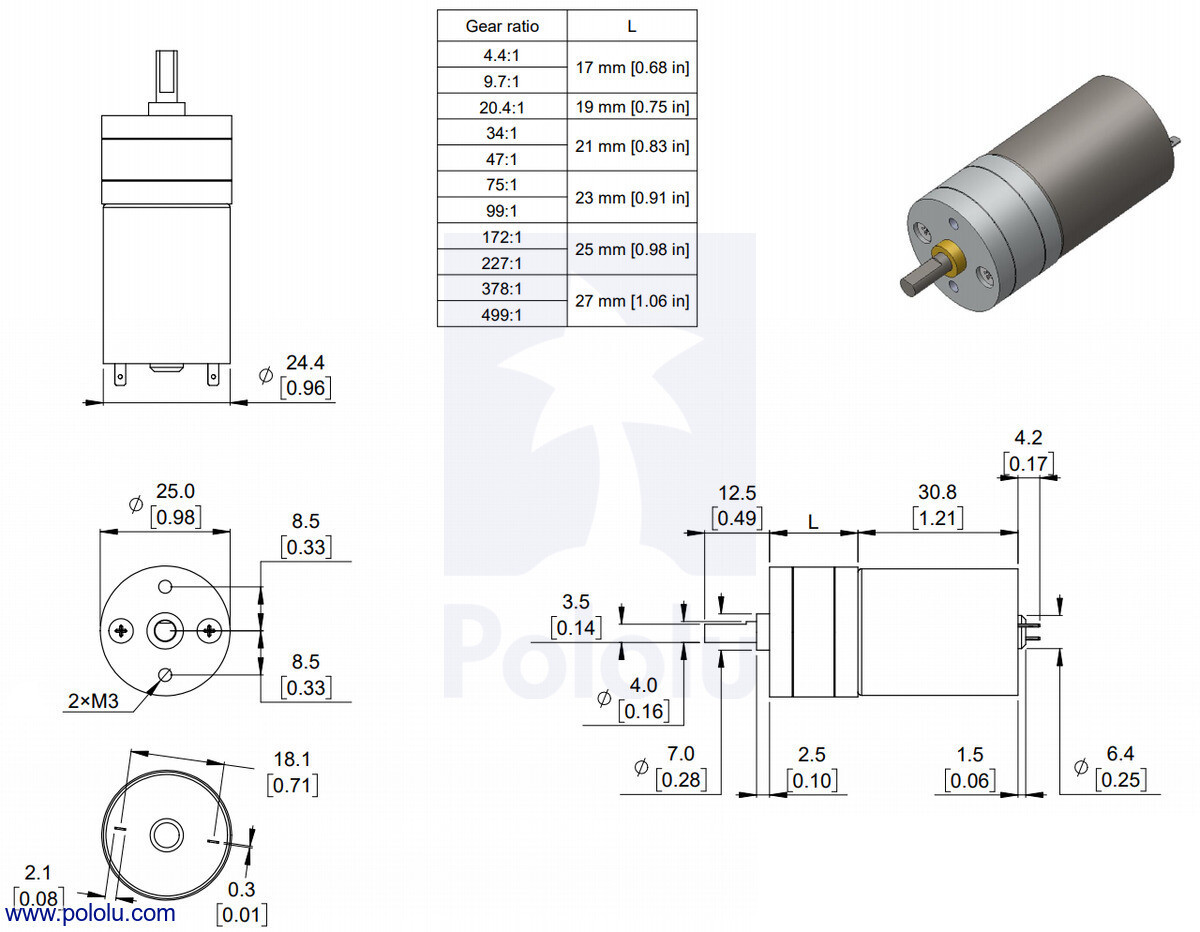

• Størrelse: 25D x 50L mm. Målingen af længden foretages fra gearkassens frontplade til bagsiden af motoren (uden udgående aksel eller motorterminaler).
• Vægt: 85 g
• Skæftdiameter: 4 mm, D-skaft.

Ydelse ved maksimal effektivitet

• Maksimal effektivitet ved 6 V: 44 %.
• Hastighed ved maksimal effektivitet: 240 omdr./min
• Moment ved maksimal effektivitet: 0,36 kg·cm
• Strøm ved maksimal effektivitet: 0,34 A
• Udgangseffekt ved maksimal effektivitet: 0,91 W

Downloads

• 25D Getriebemotor
