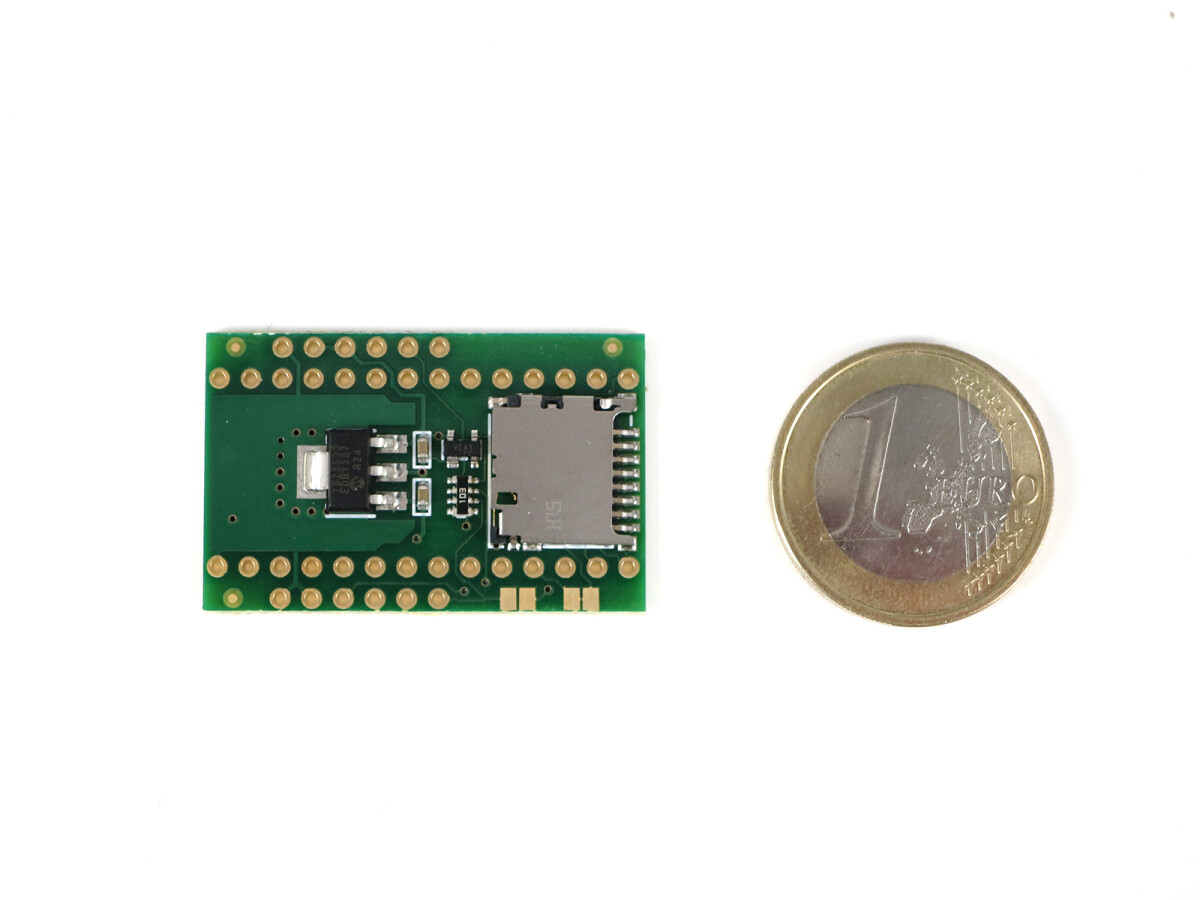

PJRC WIZ820io & Micro SD-kortadapter til Teensy LC 3.0 – 3.6

Denne WIZ820io & Micro SD-kortadapter muliggør brug af store mængder SD-kort flash-lager og/eller en Wiznet WIZ850io eller WIZ820io Ethernet-modul med Teensy LC, 3,0, 3,1, 3,2, 3,5 og 3,6.

WIZ850io (W5500-chip) bør bruges til nye designs. WIZ850io har alle funktionerne i det ældre WIZ820io (W5200), med lavere strømforbrug og lavere omkostninger.

Tilbagetrækssignal

WIZ820io kræver en reset-puls for at fungere korrekt. WIZ850io er mere tolerant over for opstart uden reset, men en puls på reset-pinnen er absolut nødvendig for ældre WIZ820io-moduler.

Denne adapter har en CAT811T-resetchip, der automatisk udløser et reset-signal ved opstart. Men efter upload af et nyt program kan WIZ820io forblive i en tidligere tilstand, afhængigt af hvor det tidligere program blev afbrudt. For at sikre den bedste kompatibilitet med WIZ820io- og W5200-chips bør pin 9 bruges til manuel udløsning af reset-signalet. Se eksemplet nedenfor for initialiseringskoden.

Revision 2 – Enklere SPI-adgang

Den anden revision inkluderer pull-up modstande til pins 4, 9 og 10 samt en reset chip til WIZ820io.

Disse modstande forhindrer, at SD-kortet og WIZ820io/WIZ850io reagerer på anden SPI-kommunikation. Nogle WIZ820io kan afbryde SPI-kommunikationen, før de nulstilles, selvom deres Chip-Select-pin er trukket op. Den nye Reset-chip garanterer en korrekt nulstilling ved start, selvom den anbefalede kode ikke bruges.

>
