M5Stack ATOM Mate DIY Udvidelsessæt Kompatibelt med Atom Matrix Atom Lite

ATOM MATE er en Lav selv Udvidelsessæt specielt for M5ATOM-Kit. Dette sæt indeholder 3 typer tilbehør.

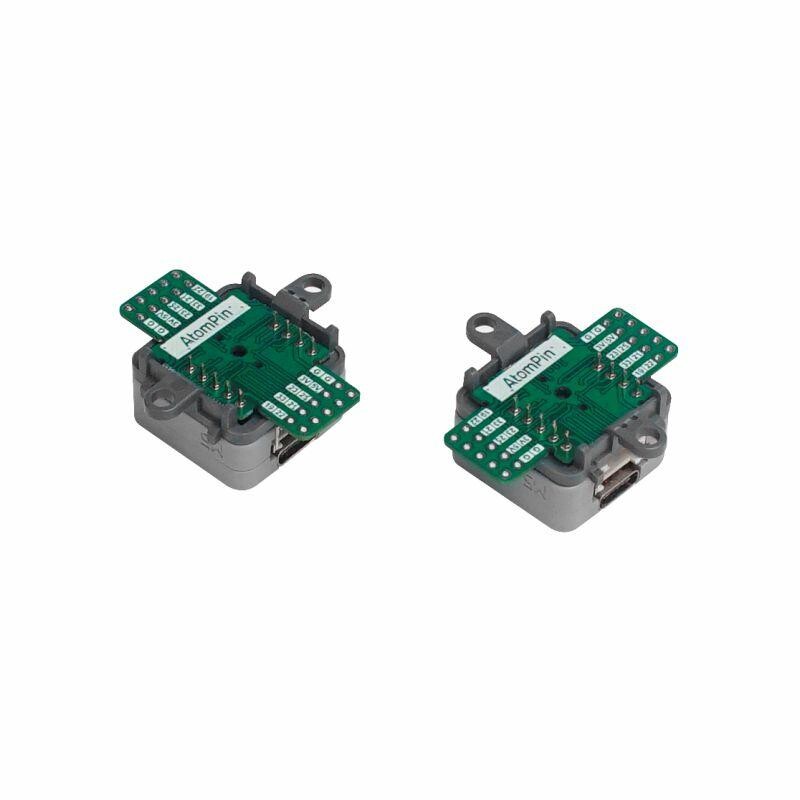

AtomPin er en pin-adapterplade, der kan udvide de nederste pins på M5Atom fra alle sider og dermed gøre det nemmere at bygge kredsløb på et breadboard. Med en speciel holder kan du nemt fastgøre M5Atom uden at påvirke brugen af ​​pinsene.

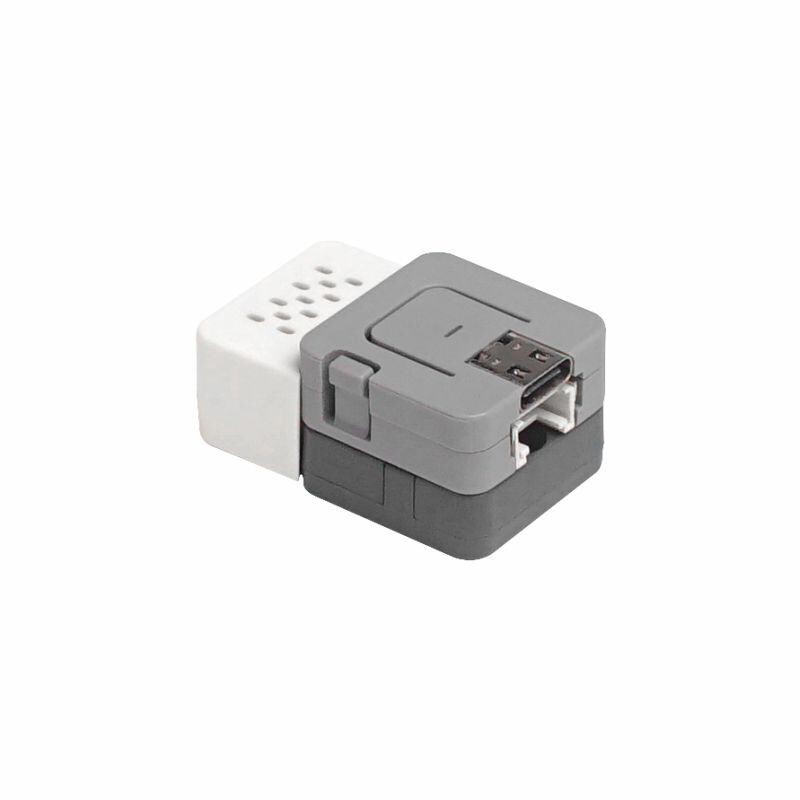

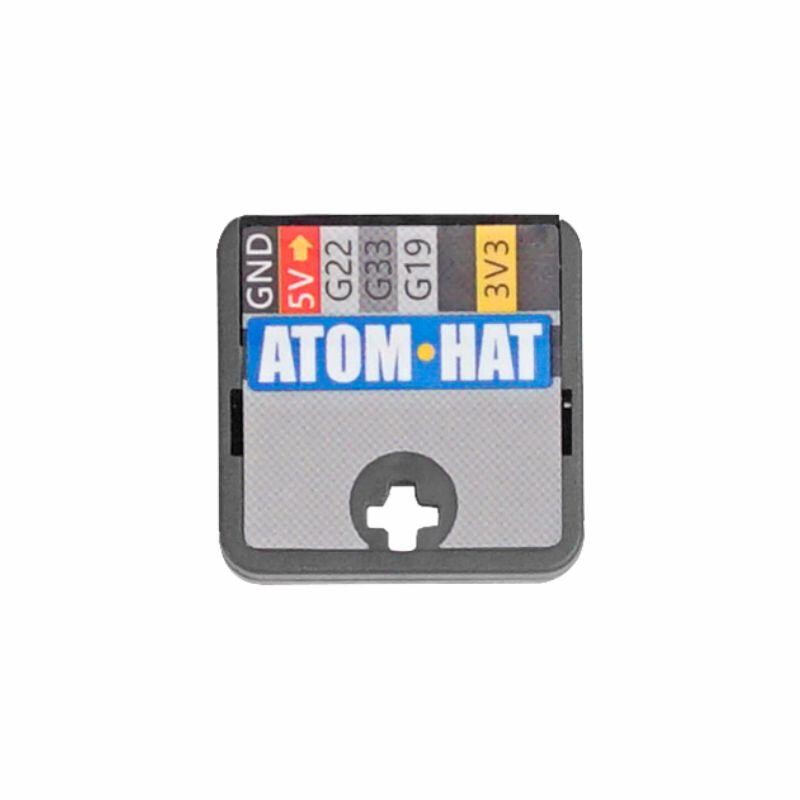

AtomHat er et adapterkort til at bruge produkterne fra M5StickC Hat-serie til brug med M5Atom til at bruge. Hvis du allerede har nogle HAT-komponenter, kan du bruge AtomHat-adapteren direkte til at genbruge dem med M5Atom.

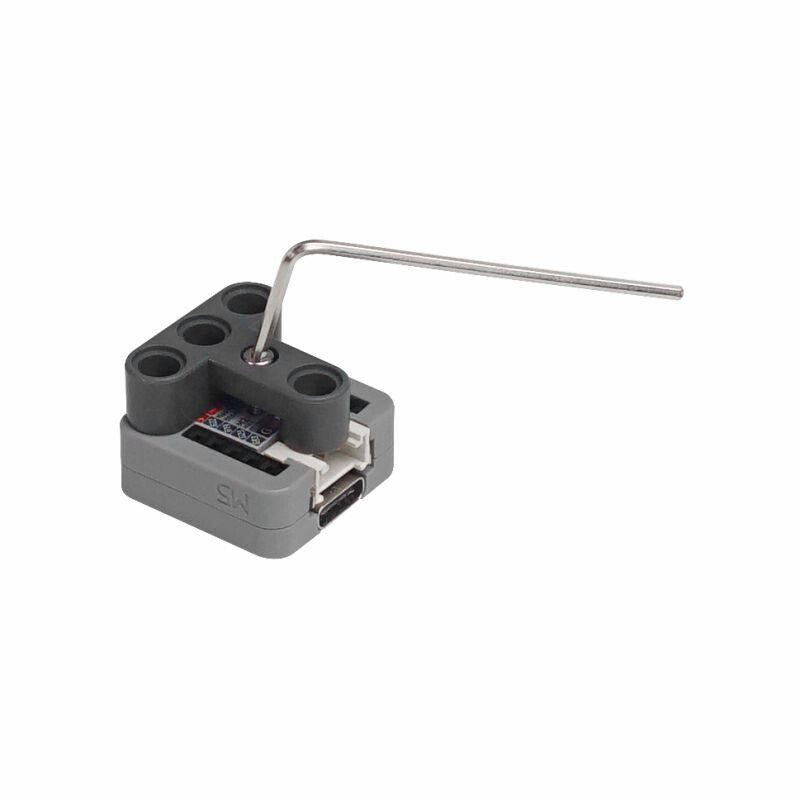

AtomMount: På undersiden er der et korsformet hul, som kan forbindes med Lego, hvilket muliggør en nem montering i Lego-projekter.

Bemærk: Venligst kontroller hat-pins, før du bruger AtomHat, muligvis skal du ændre program-pin-nummer.

Når du bruger PIR HAT med AtomHat, er det nødvendigt at sætte 33-pin som intern pull-up.

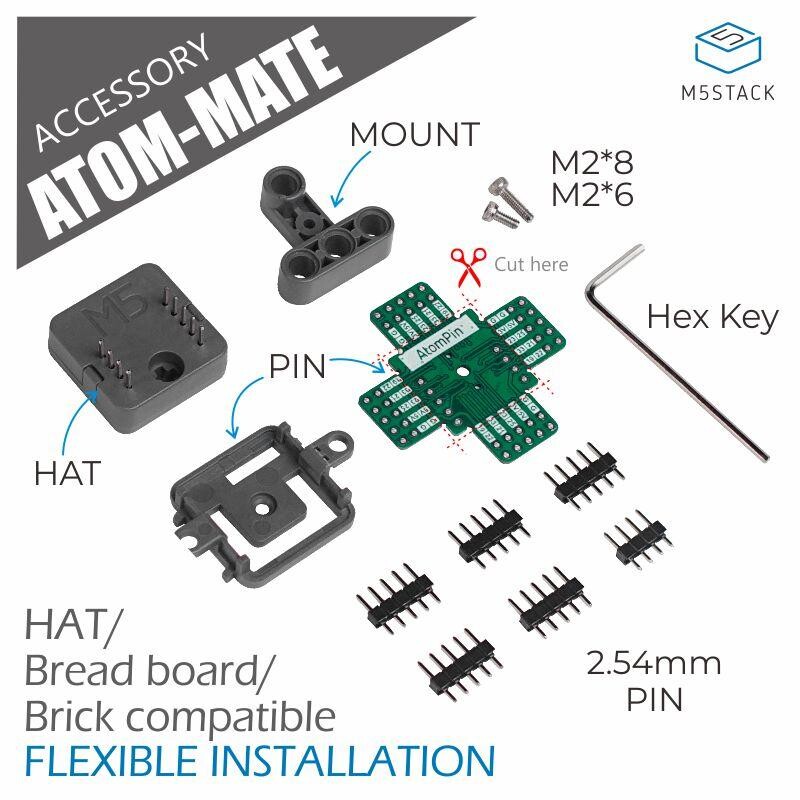

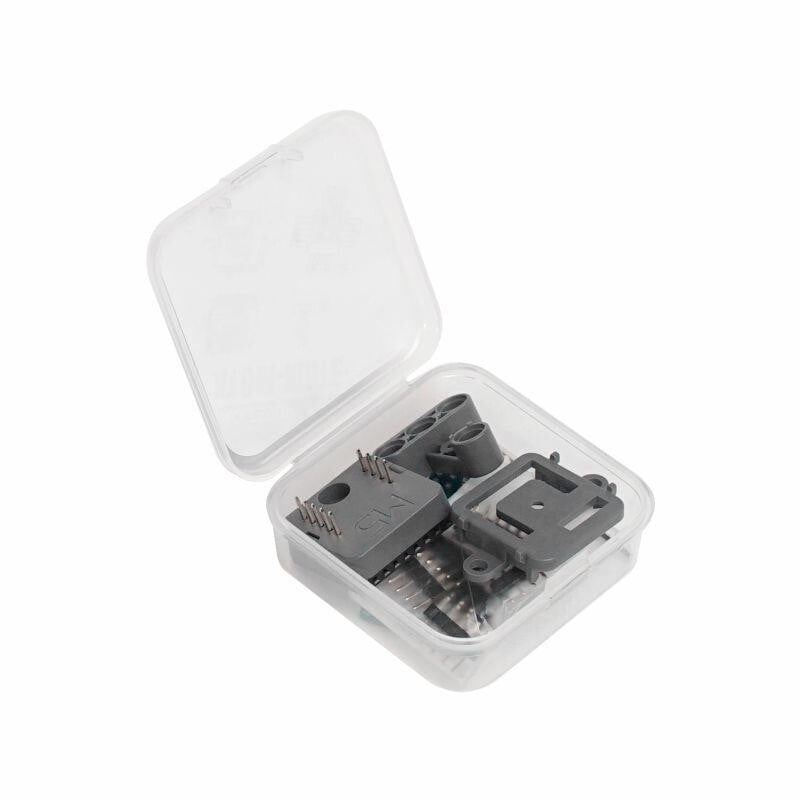

Inklusive

• 1x AtomPin-ramme
• 1x AtomPin-printplade
• 1x AtomHat
• 1x AtomMount
• 5x 5Pin
• 1x 4Pin
• 1x M2*6 Indvendig sekskantet flad hoved maskine skrue
• 1x M2*8 Indvendig sekskantet skrue
• 1x skruenøgle

Specifikation

• Netto vægt: 11g
• Bruttovægt: 22g
• Produktstørrelse:
  • AtomHAT:24*24*8mm
  • AtomMount:24*24*8mm
  • AtomPin:24*38*8 mm
• Kabinetstørrelse: 50*50*21 mm
• Kabinetmaterial: Plastik (PC)

Downloads

• WikiHersteller-Wiki
