Keyestudio REV4 Board kompatibel med Arduino UNO ATmega328P-PU med USB-kabel

Keyestudio UNO-kompatibelt Advanced-Board er et mikrocontroller-board, der er baseret på ATmega328P (datablade), og som er fuldt kompatibelt med Keyestudio UNO R3-boardet og ARDUINO UNO REV3.

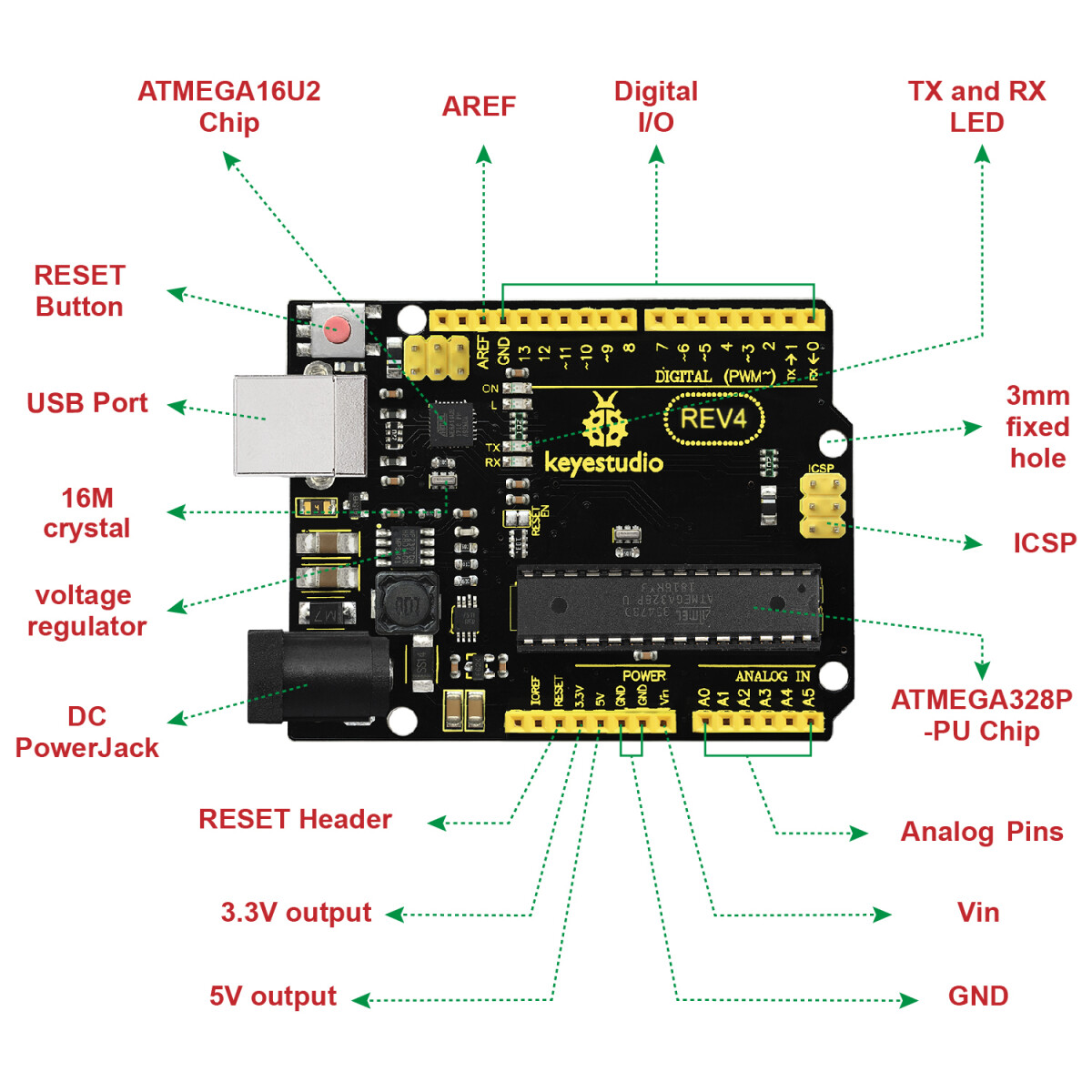

Den har 14 digitale ind-/udgangspins (af dem 6 kan bruges som PWM-udgange), 6 analoge indgange, en 16 MHz krystal, en USB-port, en strømstik, 2 ICSP-header og en reset-knap. Bemærk venligst, at de to ICSP-header kan bruges separat til at programmere firmwaren på ATMEGA16U2-MU og ATMEGA328P-PU, men generelt er begge chips godt programmeret.

Det indeholder alt, hvad der er nødvendigt for at understøtte mikrocontrolleren; Du kan blot tilslutte det med et USB-kabel til en computer eller drive det via en ekstern DC-strømforsyning (7–12 V) eller via Vin/GND-stik (7–12 V) for at komme i gang.

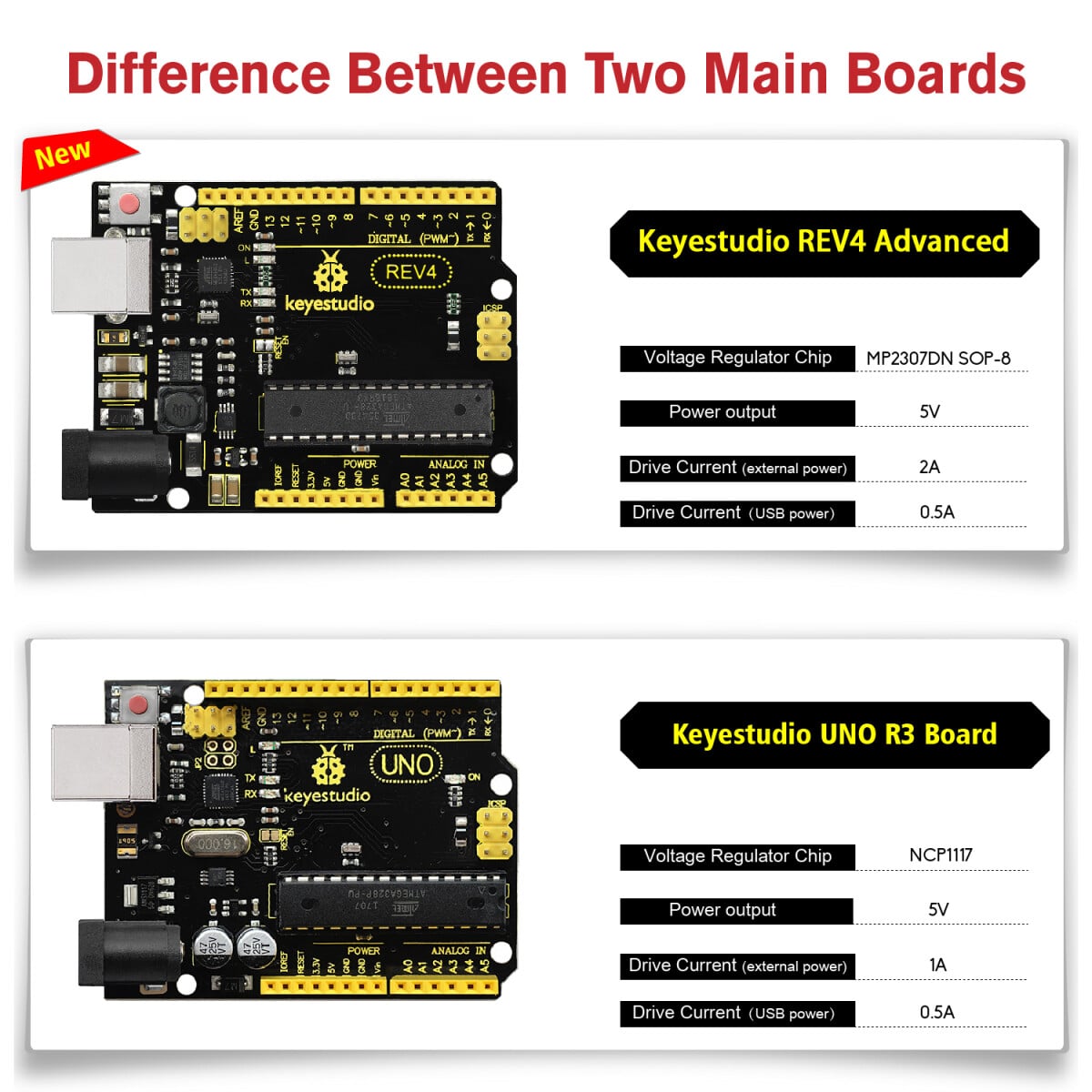

Bemærk: Den vigtigste forskel mellem dette Keyestudio UNO Advanced-kort og Keyestudio UNO R3-kort er den spændingsregulerende chip, der anvendes på kortet. MP2307DNDen i Keyestudio UNO R3-kortet anvendte spændingsreguleringschip er NSP1117. Når du tilslutter en ekstern strømforsyning, leverer den 5 V, og strømmen er 1 A. Keyestudio UNO Advanced-kortet har dog spændingsreguleringschippet MP2307DN. Når du tilslutter en ekstern strømforsyning, leverer den 5 V, og strømmen kan være 2 A.

TEKNISKE DATA

• Mikrokontroller: ATmega328P-PU
• Driftsspænding: 5 V
• Indgangsspænding: DC7–12 V (anbefales)
• Digitale I/O-Pins: 14 (D0–D13) (heraf 6 med PWM-udgang)
• Digitale PWM-I/O-pins: 6 (D3, D5, D6, D9, D10, D11)
• Analoge ingangsstifter: 6 (A0–A5)
• DC per I/O-stift: 20 mA
• DC for 3,3-V-pin: 50 mA
• Flash-Speicher: 32 KB (ATmega328), hvoraf 0,5 KB bruges af bootloaderen.
• SRAM: 2 KB (ATmega328P-PU)
• EEPROM: 1 KB (ATmega328P-PU)
• Krydstykkelse: 16 MHz
• LED_BUILTIN: D13

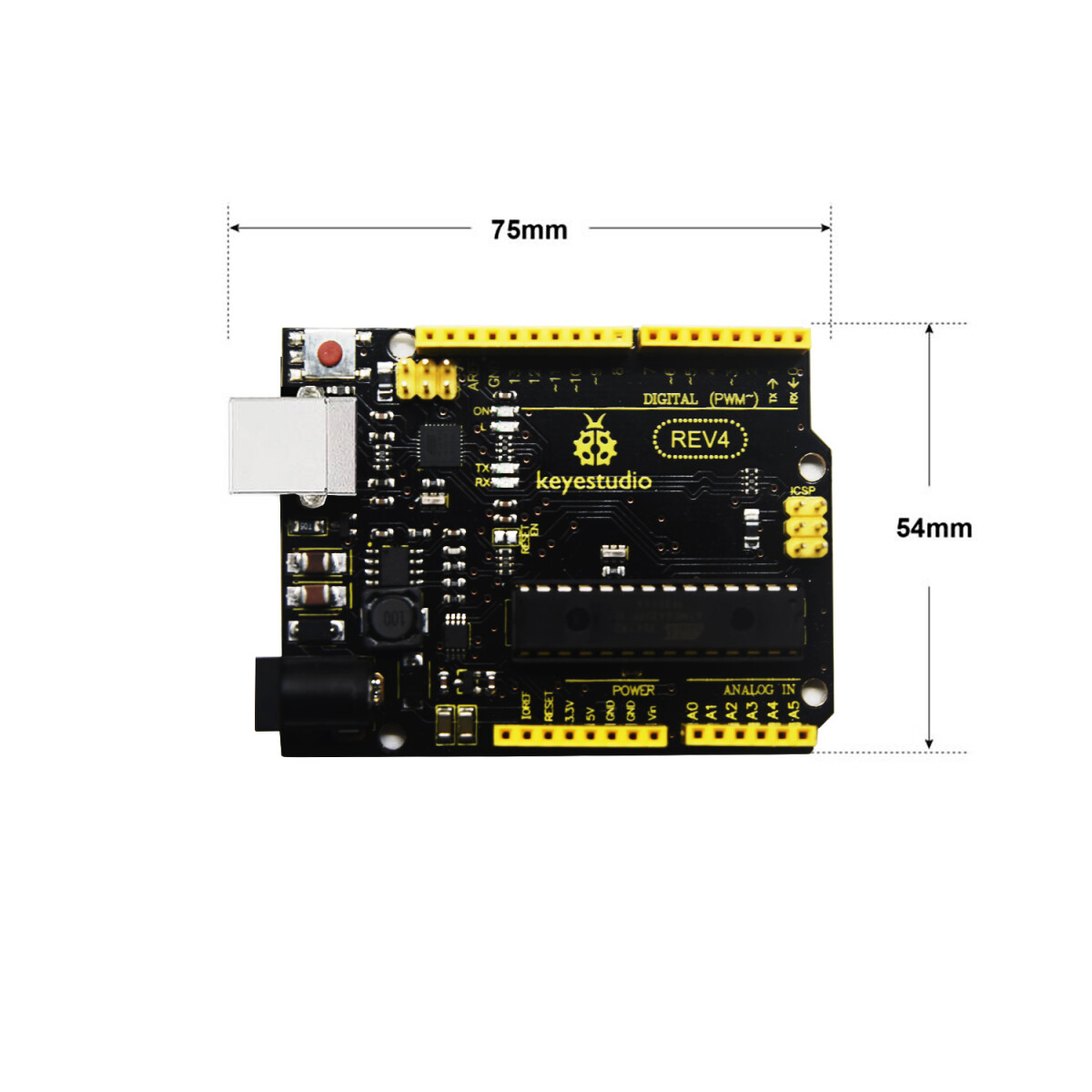

• Mål: 75 mm x 54 mm x 15 mm
• Vægt: 27 g
