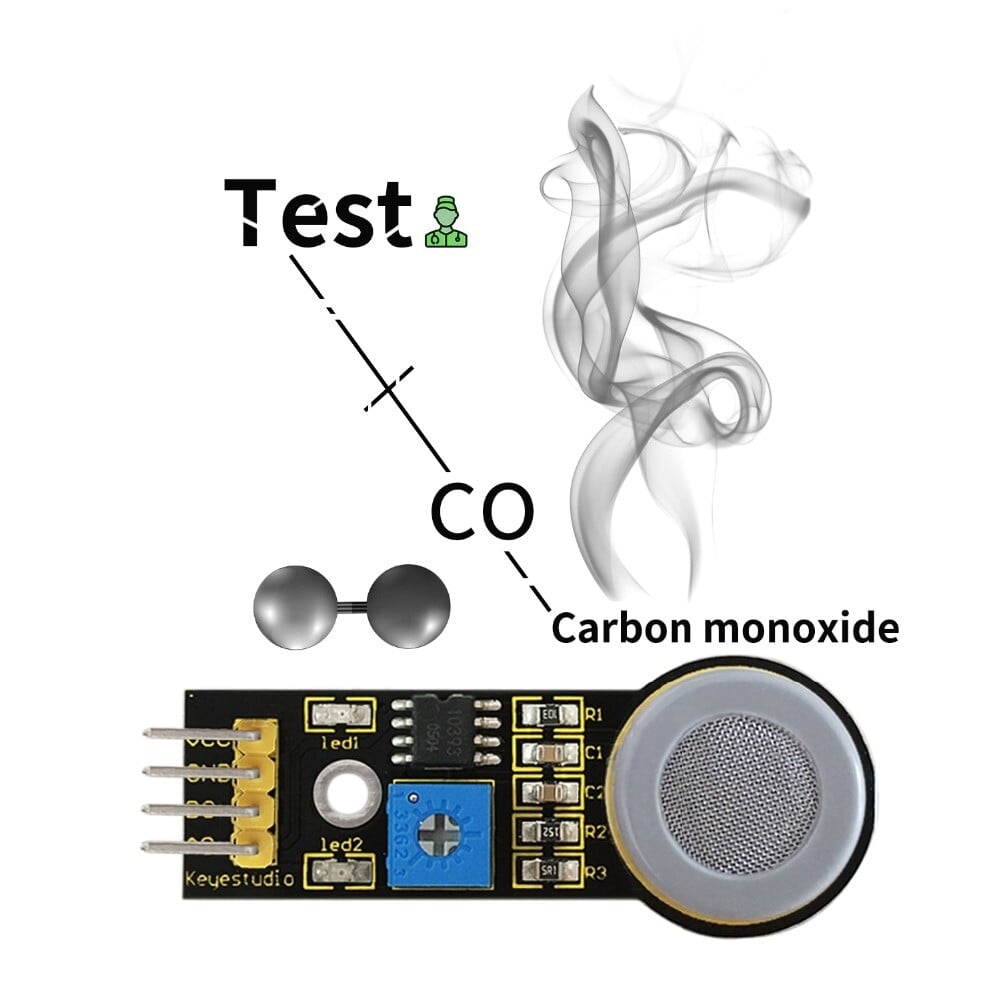

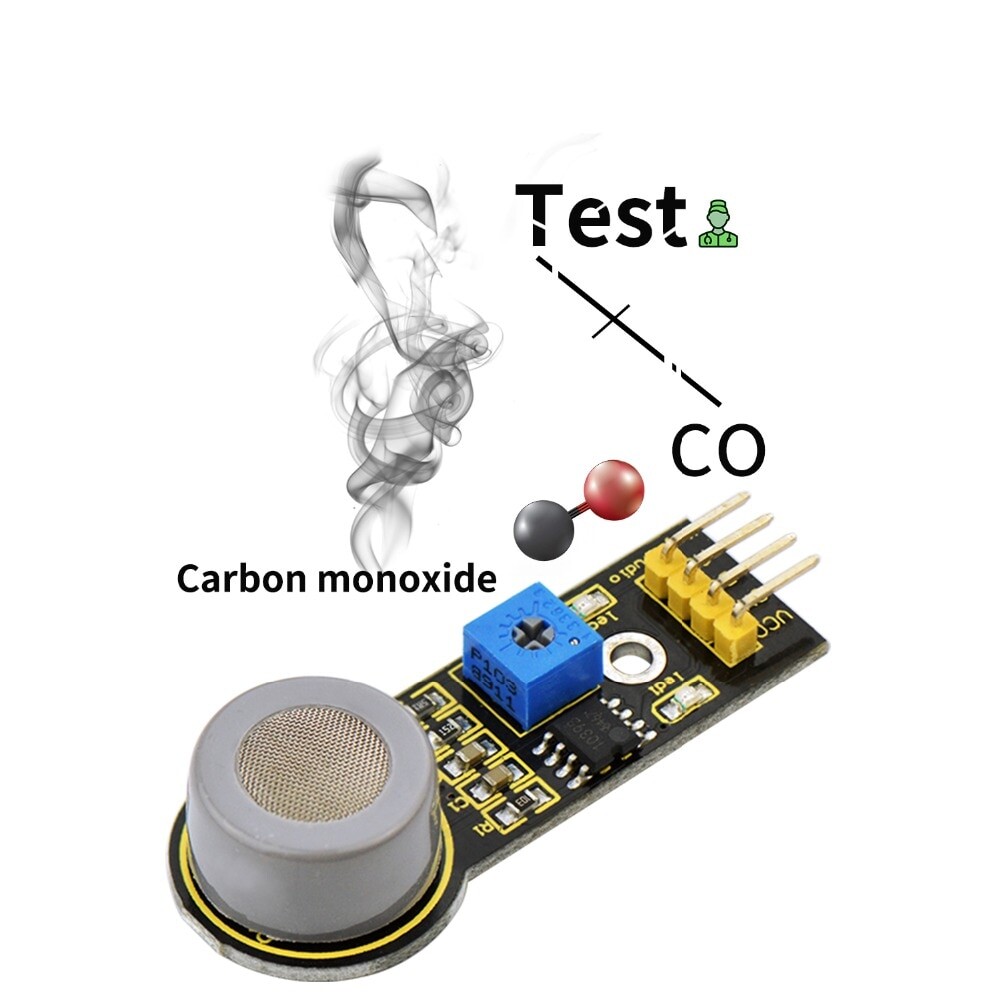

Keyestudio MQ-7 Kohlenmonoxid CO Gas Sensor Detektionsmodul für Arduino

Introduktion

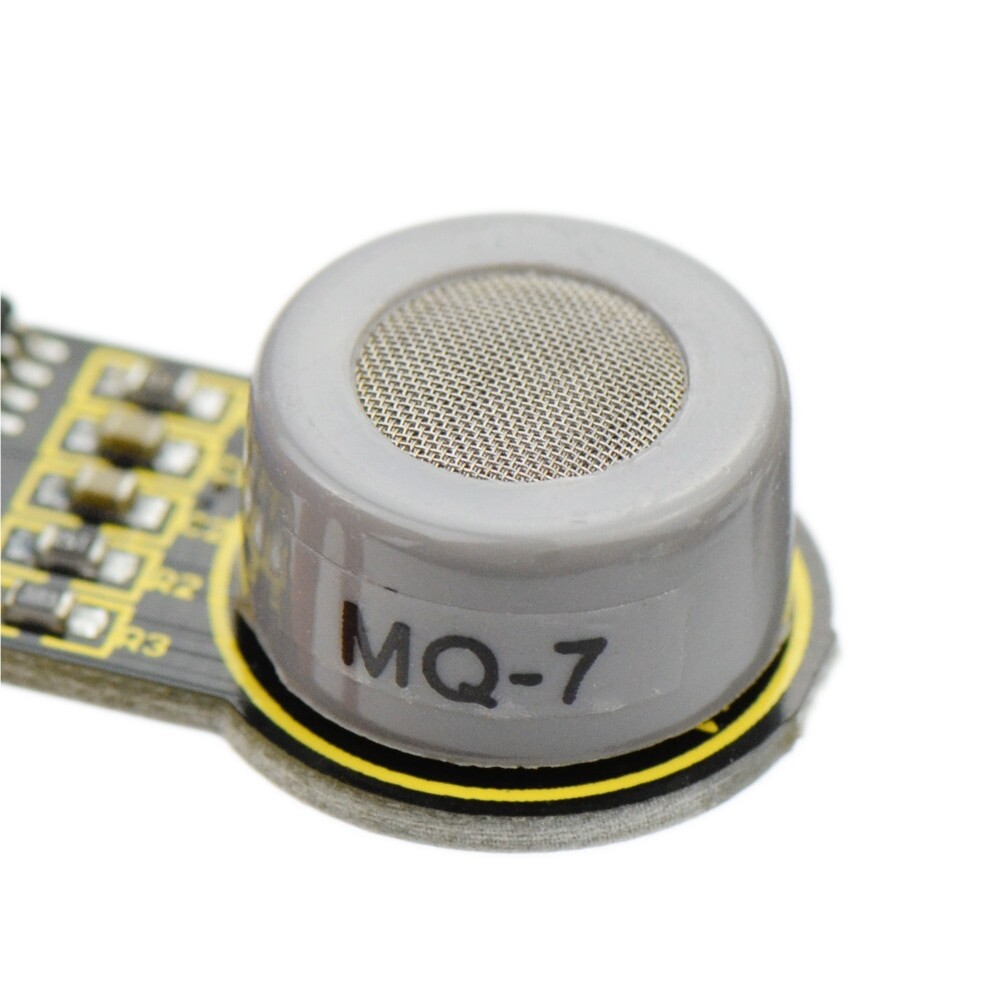

Det gasfølsomme materiale, der anvendes i gassensoren MQ-7, er SnO2, som har lavere elektrisk ledningsevne i ren luft. Den detekterer kuldioxid ved lav temperatur (opvarmet med 1,5V) gennem høj-lav temperaturcyklusser. Sensorens elektriske ledningsevne stiger med den øgede koncentration af kuldioxid i luften. Ændringen i den elektriske ledningsevne kan omsættes til et udgangssignal, der svarer til gaskoncentrationen, ved hjælp af en simpel kredsløb.

MQ-7-Gassensor for CO har en relativ høj følsomhed, så han kan bruges til at detektere forskellige gasser med højt CO-indhold. Det er en overkommelig sensor, der er velegnet til en række anvendelser.

Anvendelse

• Gaslæk-alarm til husholdning
• Industriel CO-gasdetektor
• Bærbar gassensor

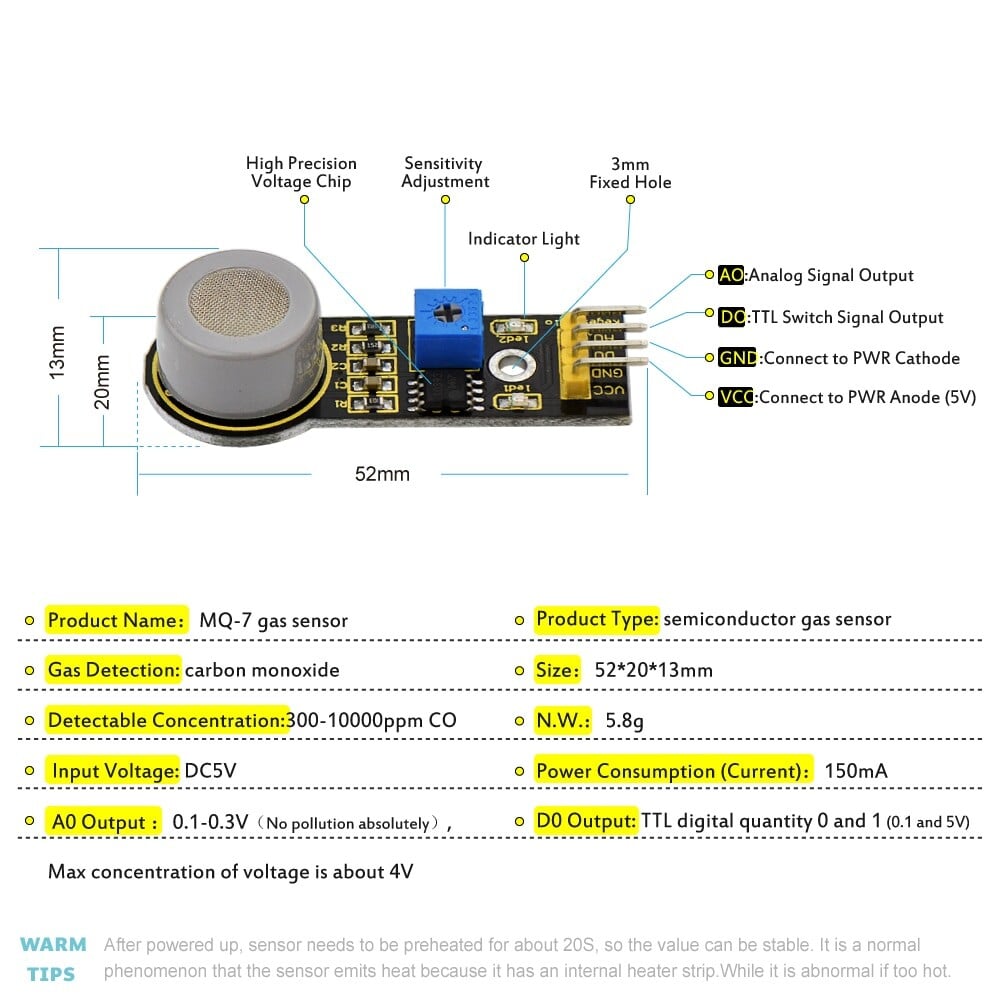

Specifikation

• Mål: Kulilte
• Påviselig koncentration: 300-10000 ppm CO
• Driftsspænding: 5V
• Opvarmningsspænding VH 5,0V±0,2V AC/DC (høj); 1,5V±0,1V AC/DC (lav)
• Lastmodstand RL: justerbar
• Heizwiderstand RH: 31Ω ± 3Ω (Stuet Temperatur)
• Varmeeffekt PH: ≤350mW
  Overfladeimpedans for det følsomme materiale R: 2kΩ-20kΩ (ved 100 ppm CO)
  Sensitivitet S: Rs(i luft)/Rs(100 ppm CO) ≥ 5
  Øget koncentration: α ≤0,6 (R300ppm/R100ppm CO)
  Temperatur, luftfugtighed: 20° ± 2 ° ; 65% ± 5 % RH
  Standardtestkredsløb: Vc: 5,0V ± 0,1V; VH(high): 5,0V ± 0,1V; VH(low): 1,5V ± 0,1V

Inkluderet

• 1x MQ-7 kulilte gassensor

Downloads

• WikiHersteller-Wiki
