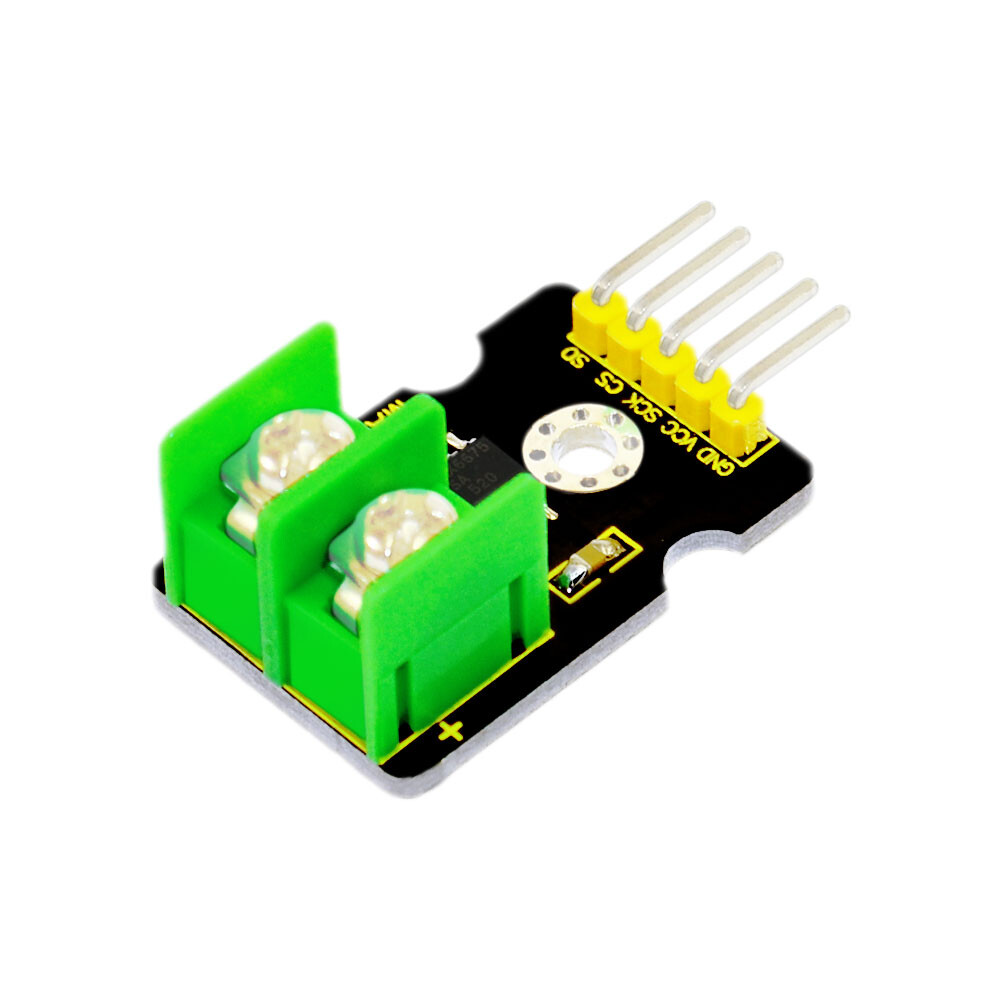

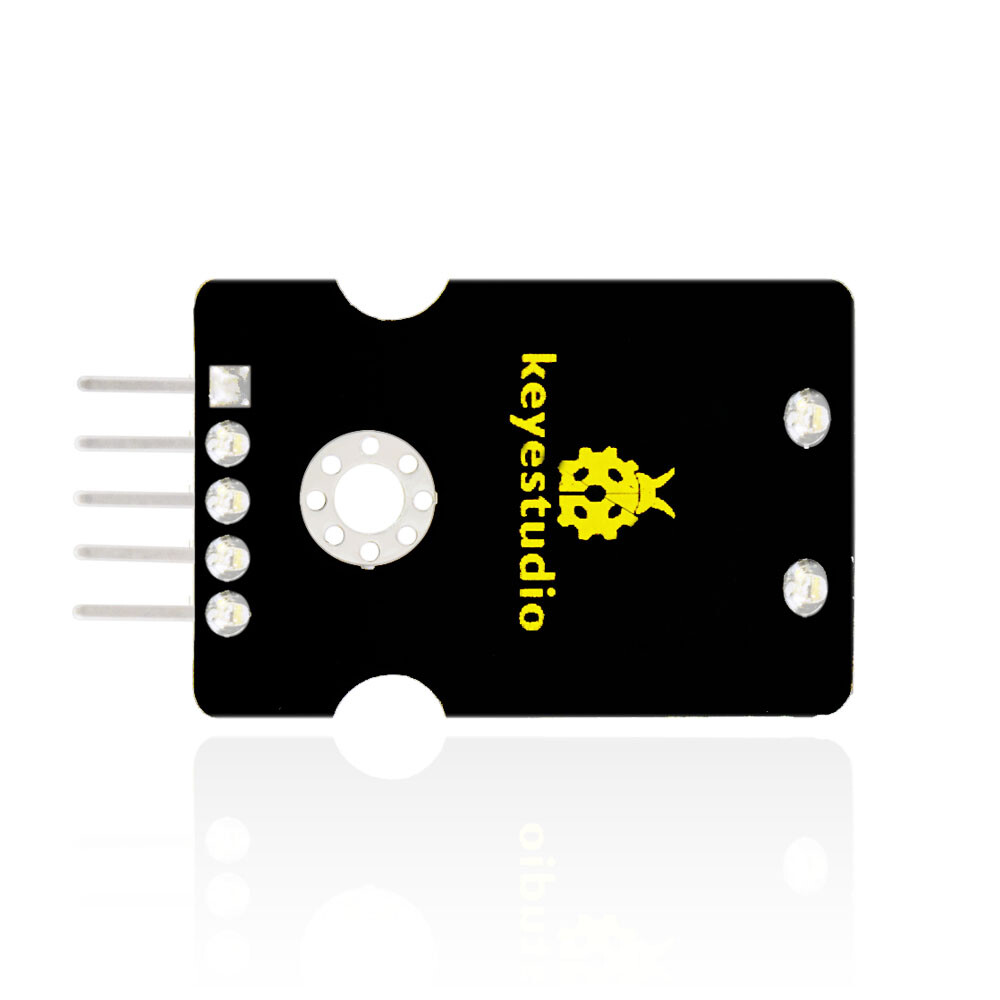

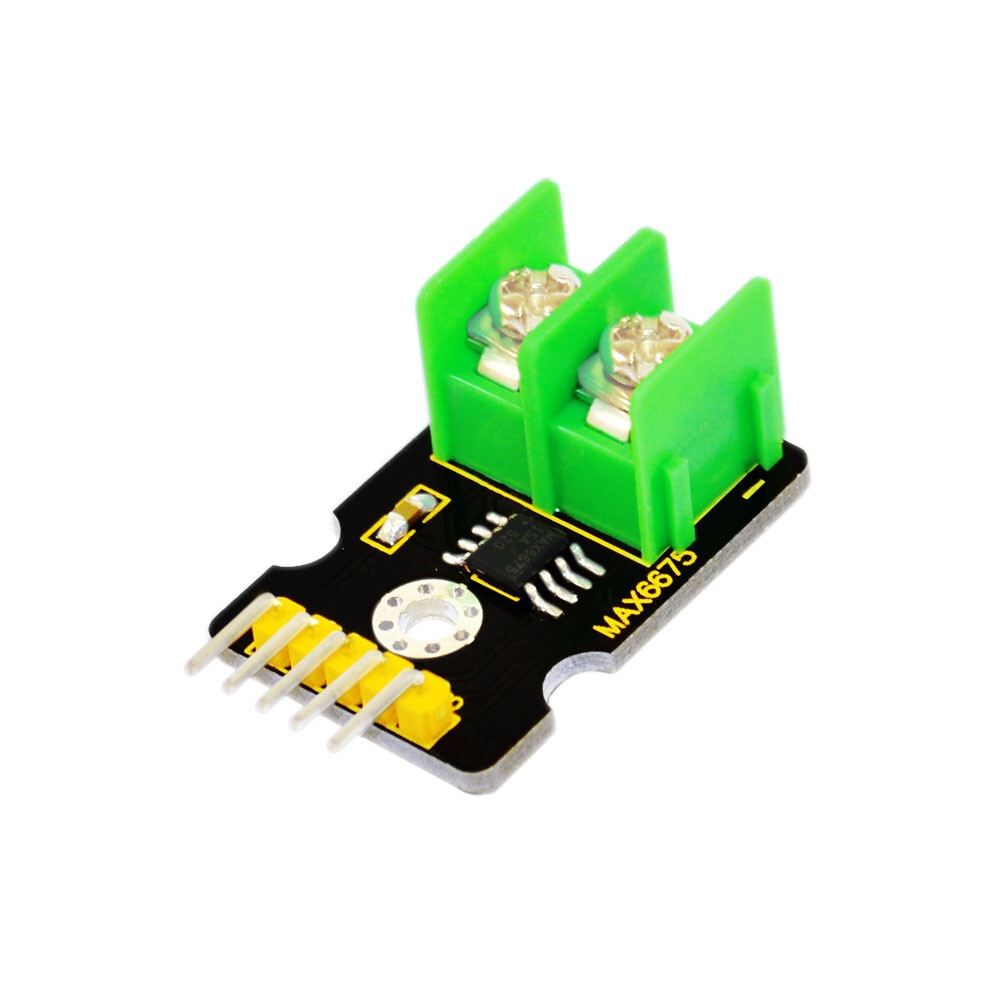

Keyestudio MAX6675 K-Termokuppel til digital konverteringsmodul Kompatibel med Arduino

Det Keyestudio MAX6675 K-Thermoelement-zu-Digital-Konvertermodul kan uafhængigt af hinanden udføre funktioner som signalforstærkning, kompensering for temperaturvariationer, linearisering, A/D-konvertering og digitalt seriell output via SPI.

MAX6675 er er integreret med en kompensationsschaltung for kalde temperaturer, med et simpelt 3-bit SPI-kompatibelt serielt interface, der digitaliserer signalet fra et Type K termoelement og udgiver det i en opløsning på 12 bit.

Denne konverter måler temperaturer op til 0,25°C og giver målinger op til +1023,75°C. Driftsområdet for temperaturen er mellem -20? og +80?.

Specifikation

• Enkel seriel SPI-udgang
• Temperaturmåleområde: 0?~1023,75?
• 12-bit, 0,25 °C opløsning
• Integreret kold-temperatur kompenserende kredsløb
• Differensialindgang med høj impedans
• Detektion af åbne termoelementer
• Driftsspænding: 5V
• Lavt strømforbrug
• Driftstemperaturområde: -20??80?
• ESD-beskyttelse (Menneske model)

Downloads

• WikiHersteller-Wiki

Yderligere information
