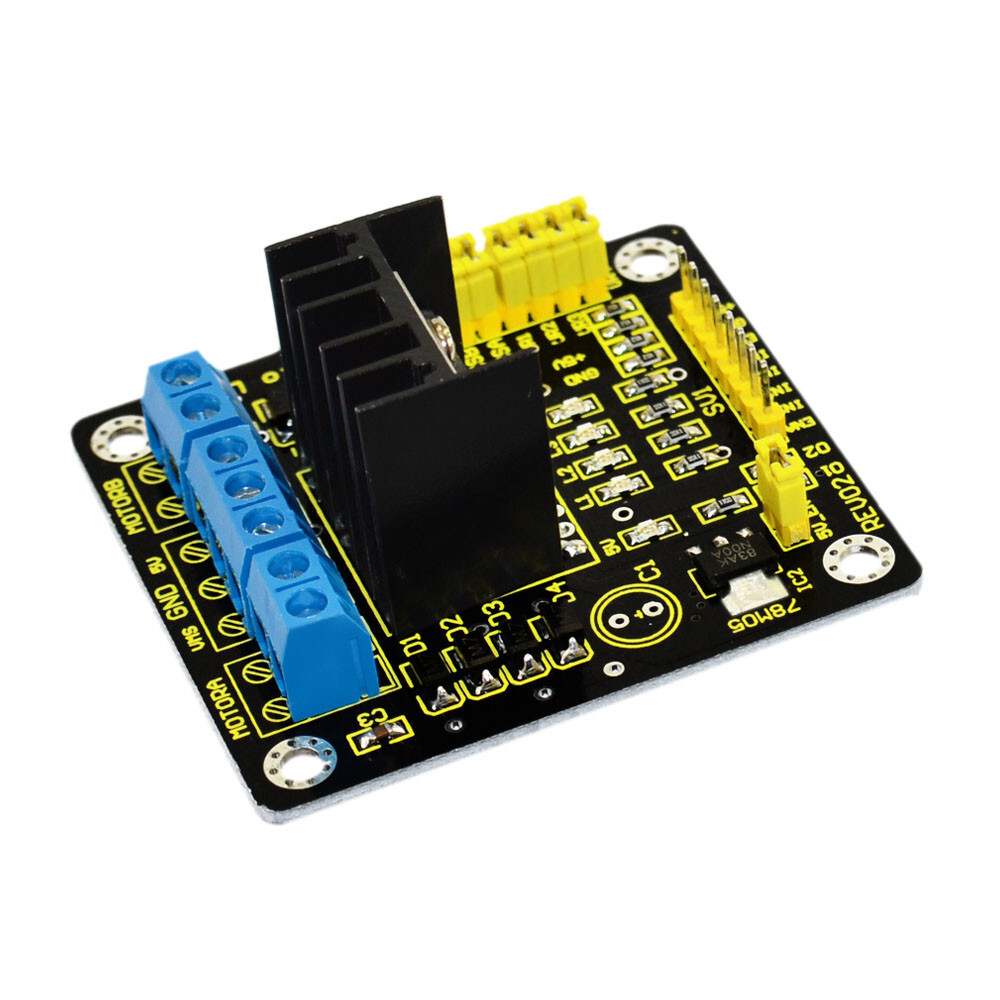

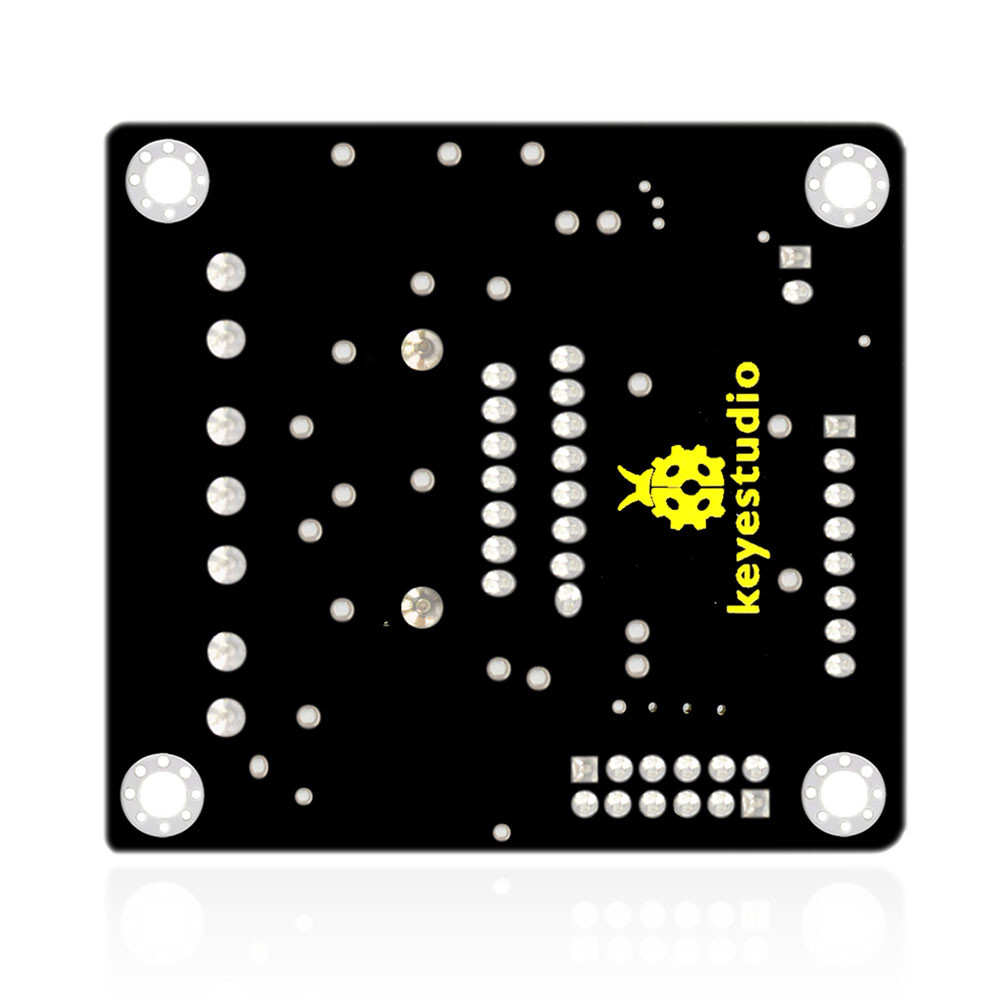

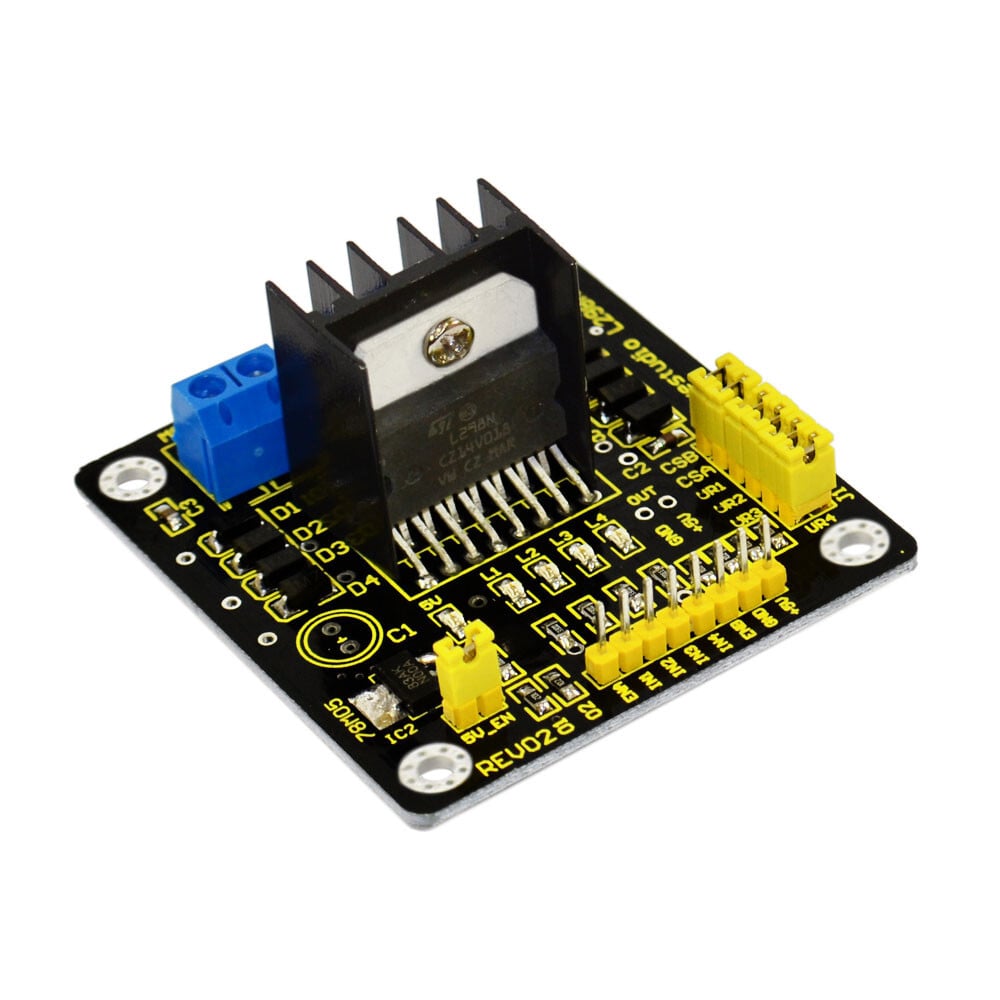

Keyestudio L298N Step-Driver Modul Controller Board Dual H Bridge Shield DC

Introduktion

Ved brug af L298N fra ST som styrecirket, har modulet en stærk drejekapacitet, lav varmeudvikling og en stærk anti-interferencemulighed.

Dette modul kan bruge det indbyggede 78M05 til elektrisk arbejde via et strømforsyningskomponent. Men for at undgå at beskadige spændingsstabiliseringschippen, skal du bruge en ekstern 5V-logikforsyning, hvis du bruger en højere fremføringsspænding end 12V.

Ved at bruge en kondensator med stor kapacitet kan dette modul følge strømmen for at beskytte dioderne og forbedre pålideligheden.

Specifikation

• Funktionsprincip: H-bro (Dobbeltlinjer)
• Styringchip: L298N (ST)
• Logisk spænding: 5V
• Driftsspænding: 5V-35V
• Logisk strøm: 0mA-36mA
• Kontrolstrøm: 2A (MAX enkeltbro)
• Lager temperatur: -20 til +135 °C
• Maksimal effekt: 25W
• Vægt: 30g
• Peripherdimensioner: 43 x 43 x 27 mm (L x B x H)

Indeholder

• 1x L298N Motor-driver board

Downloads

• WikiHersteller-Wiki
