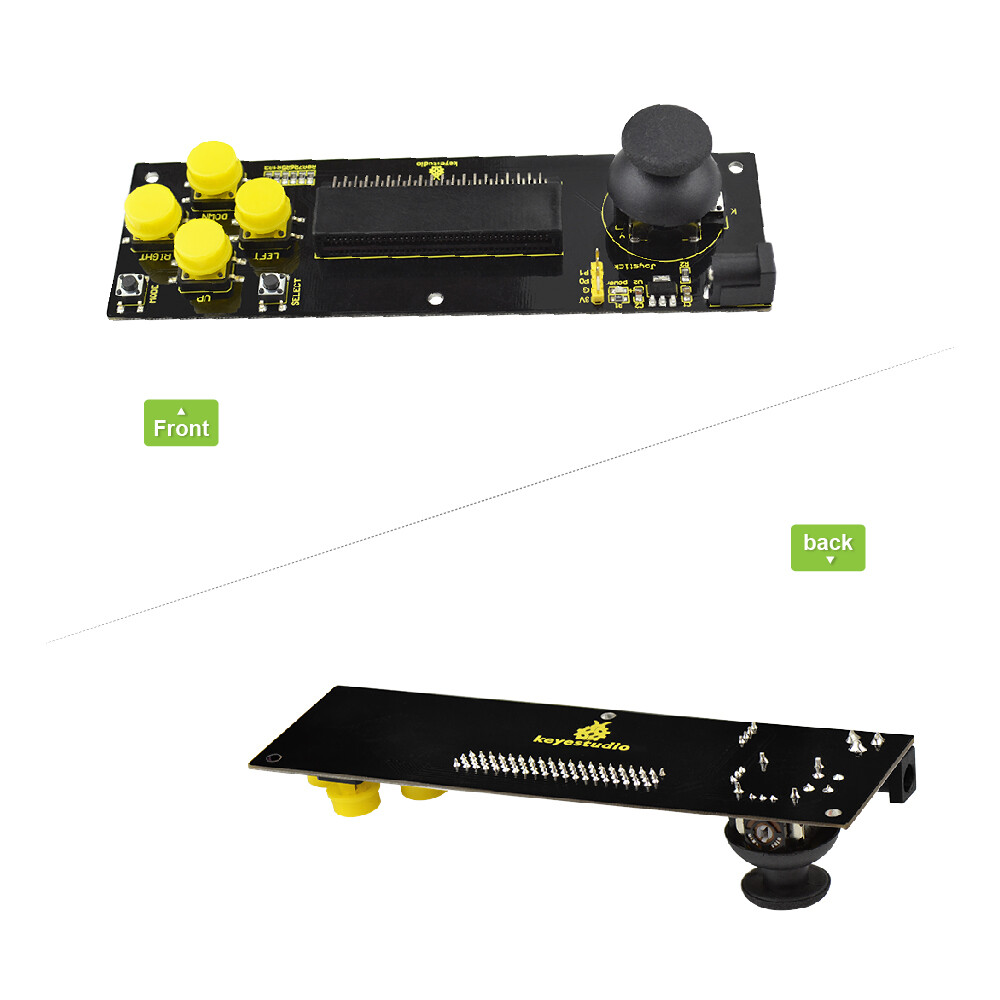

Keyestudio Joystick Breakout Board for BBC Micro:Bit AMS1117 4,75V til 12V

Keyestudio Joystick Breakout Board til Micro:bit kommer med AMS1117 Chip. Du kan tilslutte det eksterne DC4,75-12V for at levere strøm til micro:bit udviklingskortet.

Det kan bruges til at simulere mus eller tastatur. Forbind On-Board-pins 3V?G?P0?P1 med micro:bit hovedkortet for at opnå en analog seriell interface og forbind Bluetooth-enheder.

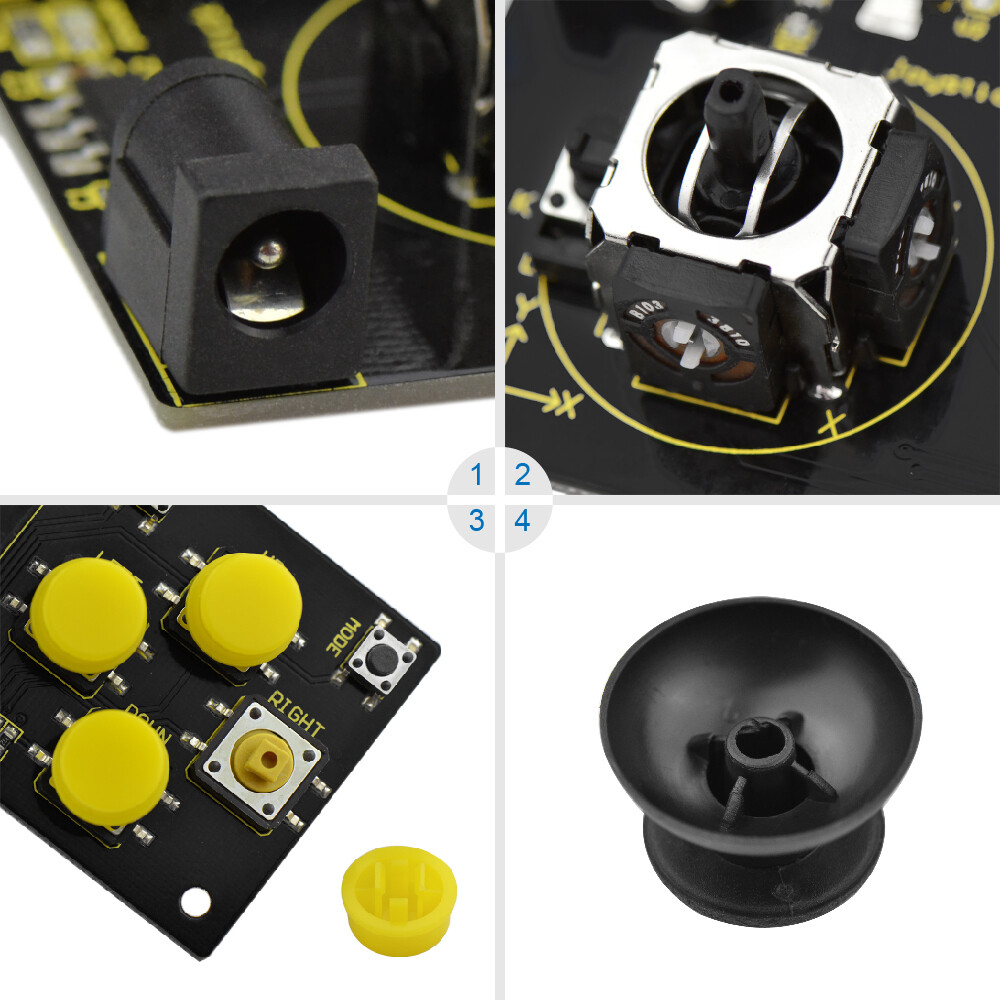

Dette breakout-board består også af 6 knapper og en joystick. Tilslut knapperne og joysticket til micro:bit-pinnene.

BBC micro:bit er en kraftfuld, fuldt programmerbar håndholdt computer, der er udviklet af BBC. Den er designet til at opmuntre børn til aktivt at beskæftige sig med teknologiske aktiviteter som programmering og elektronik. Den har en 5×5 LED-matrix, to integrerede knapper, et kompas, en accelerometer og Bluetooth.

Forbind SELECT-knappen med P7; MODE-knappen med P6; UP-knappen med P10; VENSTRE-knappen med P11; HØJRE-knappen med P9; DOWN-knappen med P8.
Forbind X-aksen på joysticket med P4; Y-aksen med P3; Z-aksen med P5. Du kan styre de eksterne enheder ved at aflæse status for grænsefladen.

Bemærk: vi bruger micro:bit V1.5 i hele guiden, men vores guide er også kompatibel med den nyeste version af micro:bit.

Når du eksperimenterer med den nyeste micro:bit, skal du først overføre koden til Makecode Online-editoren, gemme koden igen og derefter downloade den til micro:bit.

Downloads

• Datenblatt

Yderligere information
