Keyestudio CNC-sæt til Arduino Uno R3 (CNC Shield V3 + A4988 / GRBL kompatibel)

Introduktion

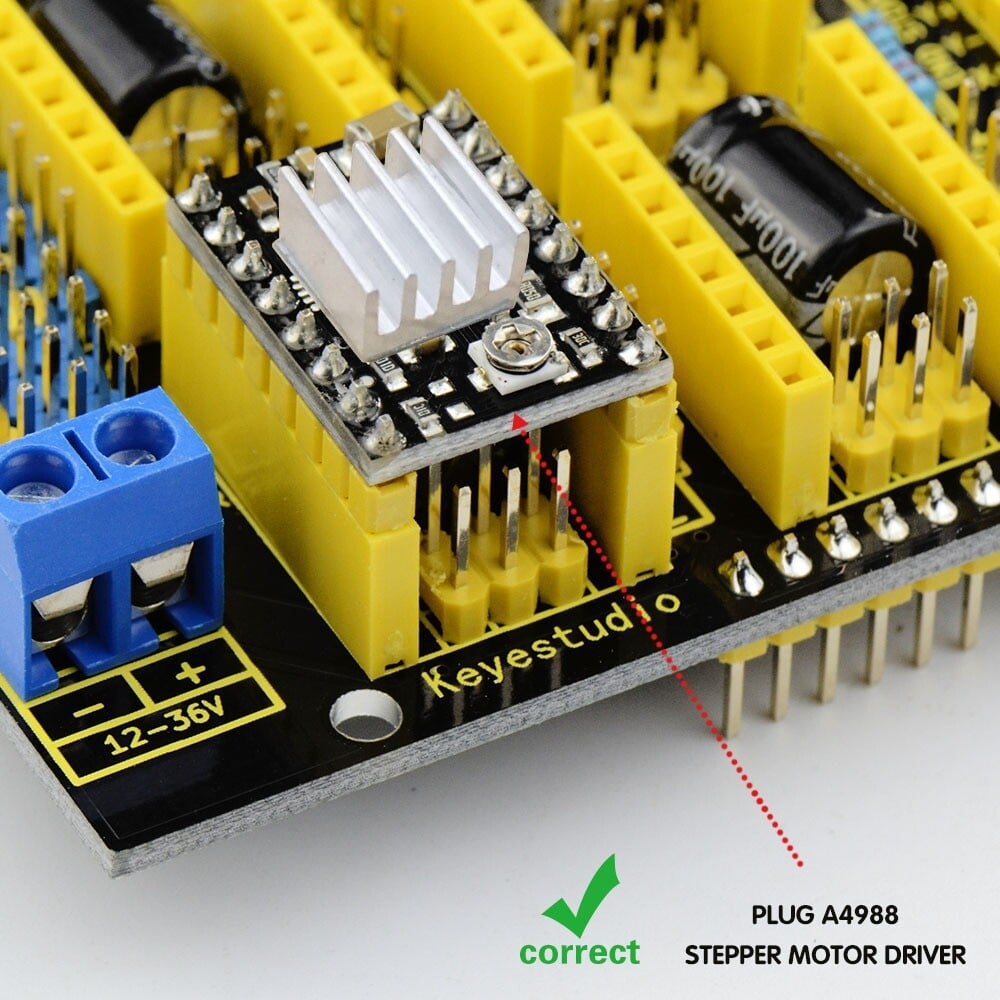

Keyestudio CNC Shield V3.0 Kan bruges som en udvidelseskort til gravuremaskiner. Den har i alt 4 kanalstik for A4988-stepmotorstyremoduler (ikke inkluderet), der kan bruges til at styre 4 kanaler af stepmotorer. Hver stepmotorkanal kræver kun 2 IO-porte, hvilket betyder, at 6 IO-porte er tilstrækkelige til at styre 3 stepmotorer. Dette kort kan give en hurtig løsning til styring af stepmotorer i dit projekt.

Specifikation

• Keyestudio CNC-afskærmning version 3.0
• Kompatibel med GRBL 0.8c. (Open-Source-firmware, der kører på et Arduino UNO og konverterer G-kode-kommandoer til trin-signaler)
• Unterstütning for 4 akser (X, Y, Z, A – Kan X, Y og Z duplikeres eller kan en fuld 4. akse med brugerdefineret firmware ved hjælp af pins D12 og D13 udføres)?
• 2 x Støttepuder til hver akse (6 stk i alt)
• Spin-freigivelse og -retning
• Kompatibel med væskekøling
• Bruger aftagelige Pololu A4988-kompatible step drivers. (A4988, DRV8825 og andre)
• Jumper til justering af mikrotrin for trinmotorstyringer. (Nogle styringer, såsom DRV8825, kan opnå op til 1/32 mikrotrin)

ausführen.

• Kompakte konstruktion.
• Styringsmotorer kan forbindes eller loddes med 4-polede Molex-stik.
• Kører med 12V DC.

Komponentliste

• 1x CNC-skærm V3.0
• 1x Keyestudio REV4-kort
• 4x A4988 drivere
• 1x USB-kabel
