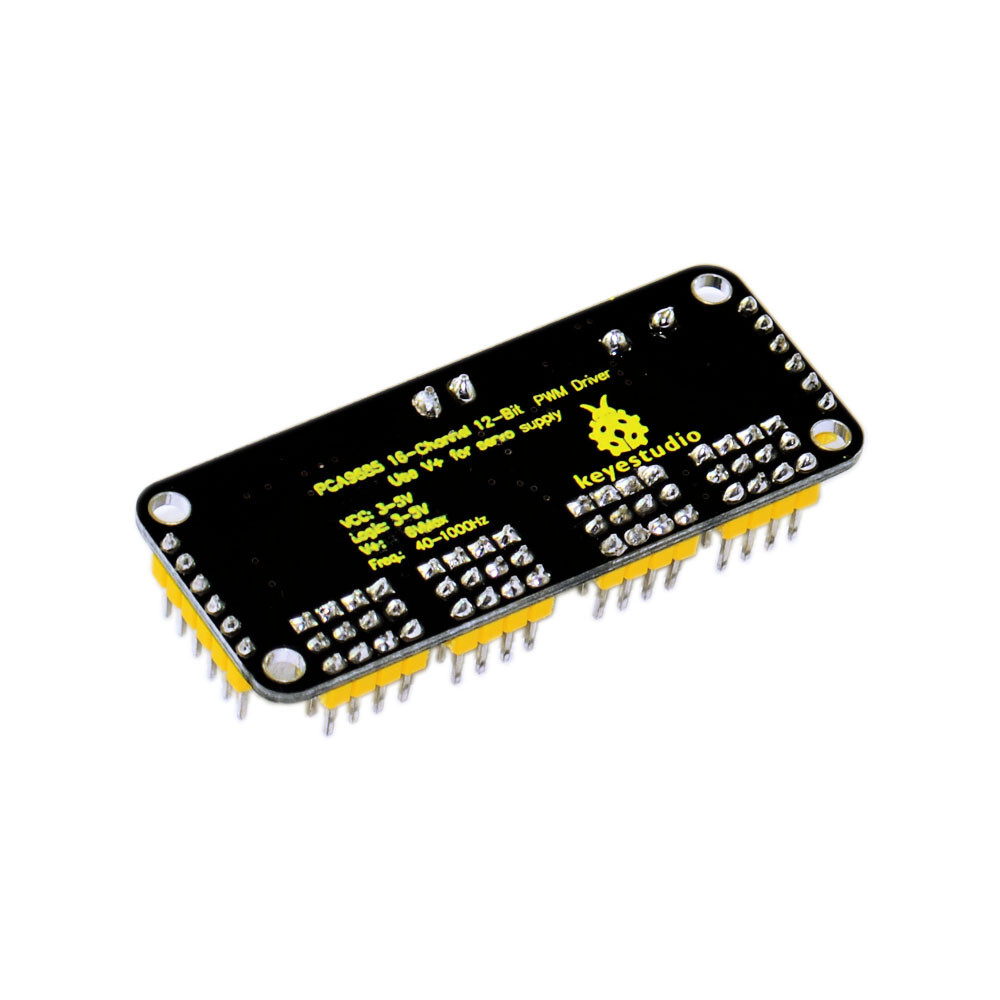

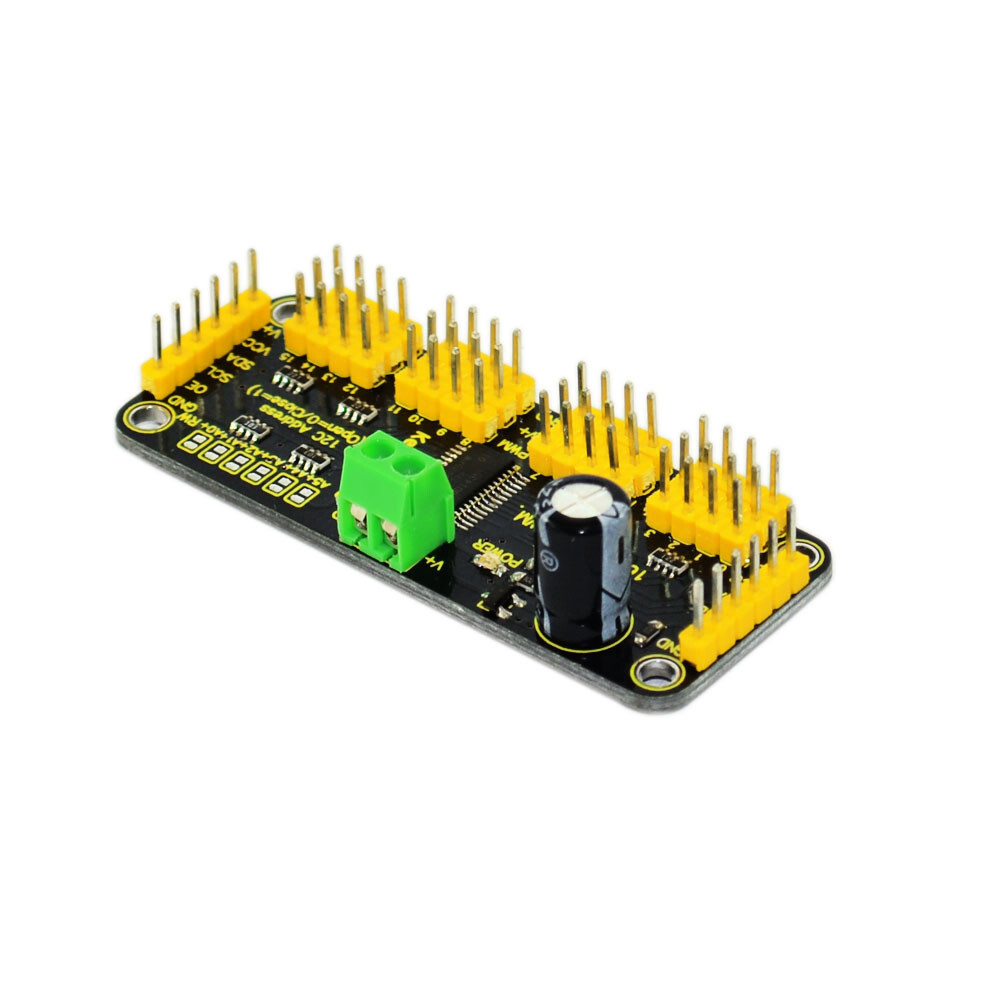

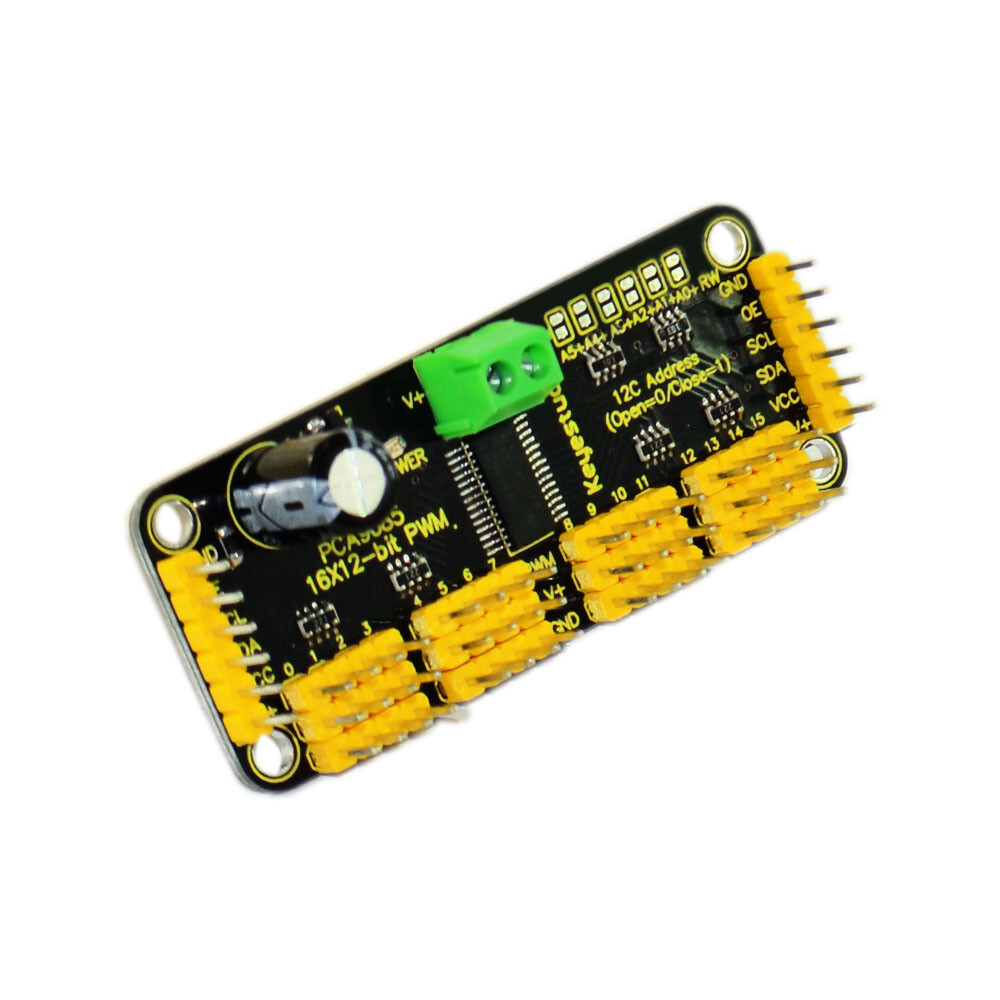

Keyestudio 16-kanals servo driver med 12-bit PWM 12C interface

Introduktion

Dette er en PWM-driver, der styres via I2C og har en indbygget taktgenerator. Det betyder, at du, i modsætning til TLC5940-familien, ikke behøver at sende et signal konstant, hvilket belaster din mikrocontroller, men at den kan køre fuldstændigt frit!

Den er kompatibel med 5V, hvilket betyder, at du kan styre den fra en 3,3V-mikrokontroller og stadig sikkert drive udgange op til 6V.

Egenskaber

• 6 Adressauswahl-Pins, sodass du bis zu 62 davon auf einem einzigen I2C-Bus anschließen kannst, insgesamt 992 Ausgänge
• Justerbar PWM-frekvens op til ca. 1,6 kHz
• 12-bit opløsning for hver udgang – dette betyder ca. 4us opløsning ved en opdateringshastighed på 60 Hz for servomotorer
• Konfigurerbar Push-Pull- eller Open-Drain-udgang
• Ausgangs-Not-Aus-stift for hurtigt deaktivering af alle udgange
• Terminalblok for strømingang
• Schutz gegen umgekehrte Polarität am Eingangs-Klemmenblock
• Grøn Power-Good-LED
• 3-polig stik i grupper af 4, så du kan forbinde 16 servomotorer samtidigt
• Design, der kan kobles sammen
• Et sted til en stor kondensator på V+-ledningen (i tilfælde af at man har brug for det)
• 220-Ohm seriemodstande på alle udgangsled, for at beskytte dem og gøre det nemt at styre LED’er.
• Lødkryds for de 6 adressvælgepins

Specifikation

• Denne chip/kort bruger en I2C 7-bit adresse mellem 0x60-0x80, som kan vælges med jumper.
• Dimensioner (uden header og klemmeblok): 62,5 mm x 25,4 mm x 3 mm
• Vægt (med 3×4 stiftlejer & klemmeblok): 9g

Indeholder

• 1x Servodrevet 16CH
