GY-53L1 Laser Distance ToF Sensor Modul VL53L1X Tidsmåling

Oversigt:

VL53L1X er en avanceret laser-afstandssensor med Time-of-Flight (ToF), der udvider ST FlightSense™ produktfamilien. Det er den hurtigste miniature ToF-sensor på markedet med en præcis rækkevidde på op til 4 m og en hurtig måleafrekvens på op til 50 Hz.

Inkluderer et SPAD-modtagelsesarray og en usynlig 940 nm-laserstråler af klasse 1, fysiske infrarøde filtre og optik, der er integreret i et miniatur- og reflow-hus, for at opnå den bedste rækkevidde under forskellige lysforhold med en række muligheder for dæksglas.

I modsætning til traditionelle infrarøde sensorer bruger VL53L1X den nyeste generation af ToF-teknologi fra ST, som muliggør en absolut afstandsmåling, uafhængigt af målets farve og refleksionsgrad.

Tekniske specifikationer:

• Modell: GY-53-L1X

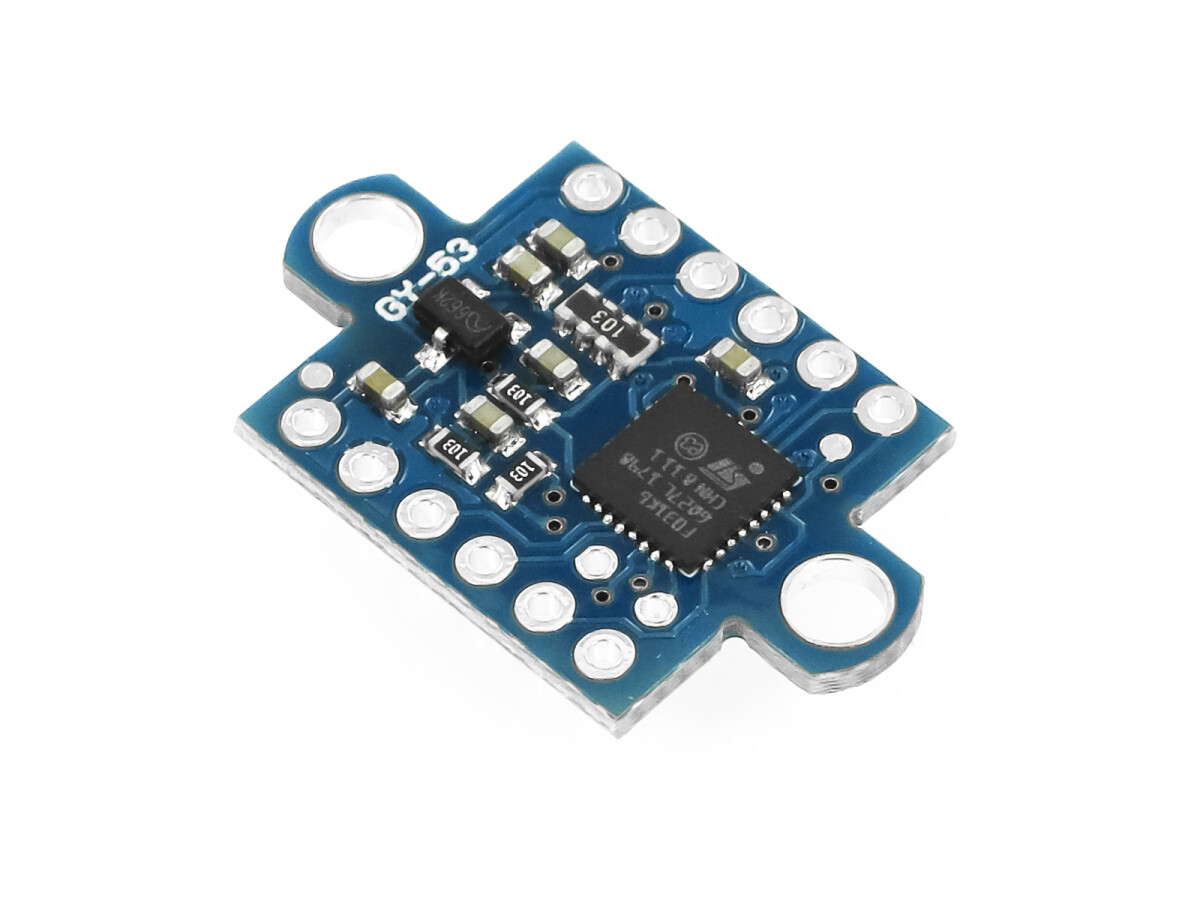

• Med chippen: VL53L1X + STM32
• Strømforsyning: 3-5 V (intern regulering med lav dropout-spænding)
• Strømforbrug: 0,2 ~ 20mA
• Svarfrekvens: 22 msek (højest)
• Arbejdstemperatur: -20 °C ~ 85 °C
• Lagringstemperatur: -40 ° ~ 125 °
• Palettemåling: 5 cm – 4 mt (Mørke, fjernmode)
• Størrelse: 25 mm * 15,6 mm (inklusive monteringshuller)
• Kommunikationsmodus: seriel, PWM-udgang, chippen selv har IIC-udgang
• Se venligst fanen ‘Dokumenter’ for yderligere information.

Kabinetliste:

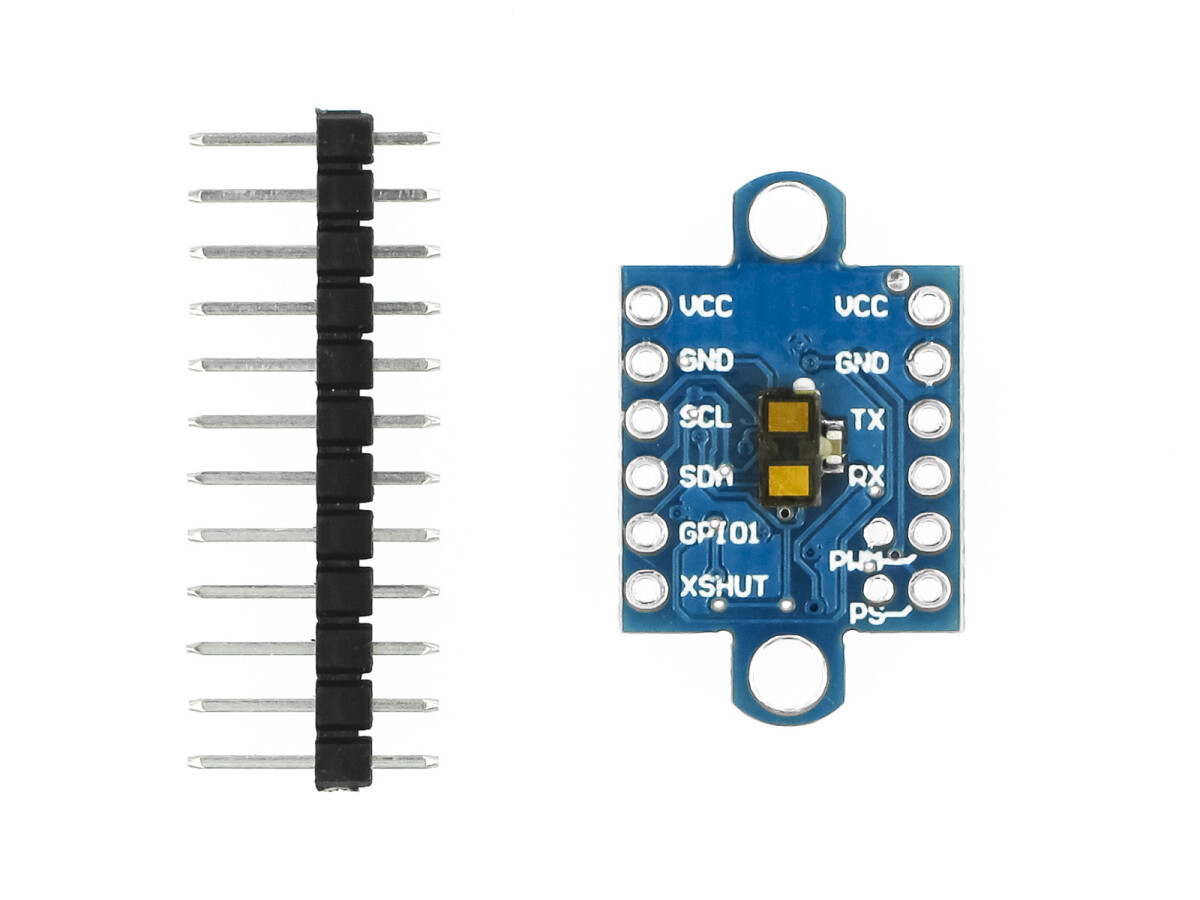

• 1x GY-53L1 Laser-Afstandsensor-Modul VL53L1X
• 1x stiftlejestrænge
