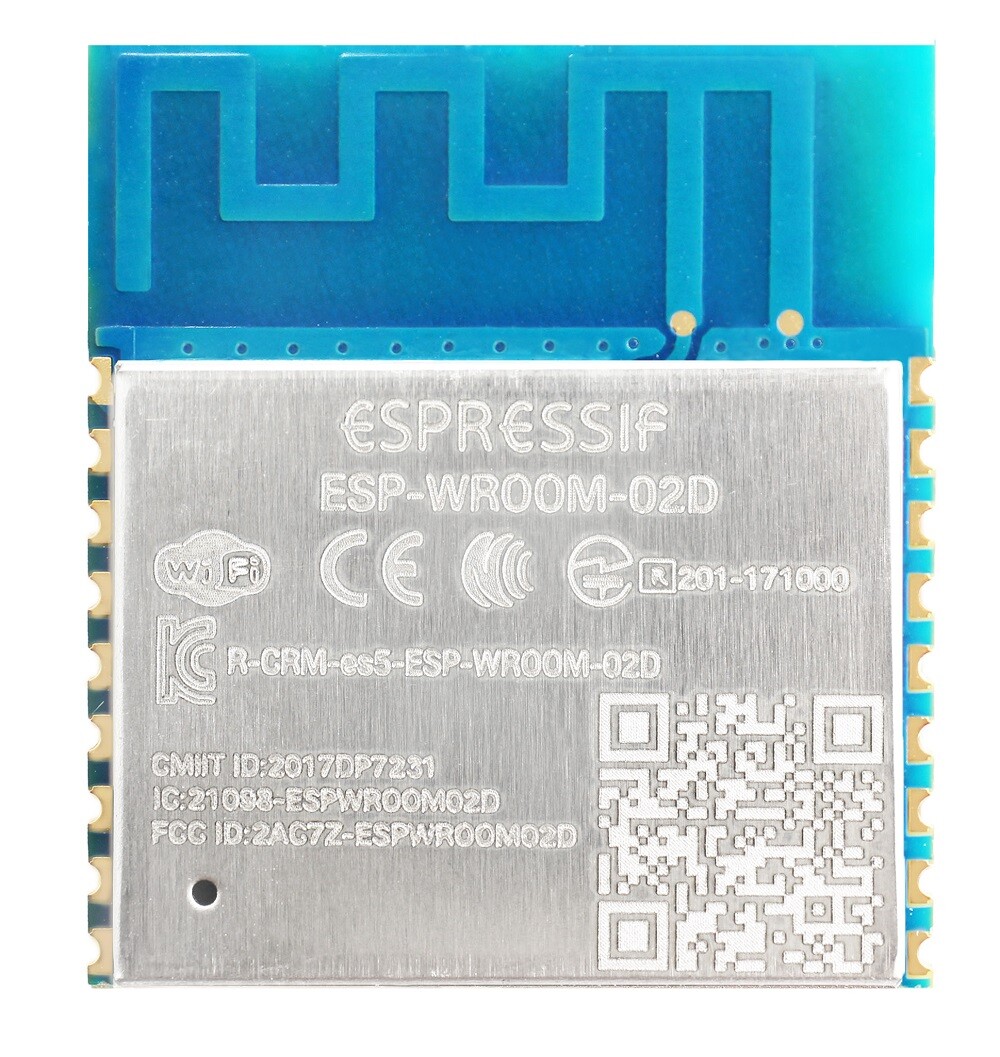

Espressif ESP-WROOM-02D 2MB WiFi MCU Modul, højtemperaturversion

ESP-WROOM-02D 2 MB højtemperatursversion er en ESP8266EX Baseret modul, der styrer effekten RF optimeret.

Mikrocontroller

• Indbygget chip: ESP8266EX
• Pinde: 18
• Flash: 2MB
• PSRAM: Ikke relevant
• Antenne: Printpladsenantenne
• Dimension: 20x18x3,2 mm

WiFi

• 802,11 b/g/n
• Driftsfrekvens: 2400 – 2483,5 MHz

Certificering

• RF: FCC/CE (ROT)/TELEC (MIC)/KCC/SRRC/IC/NCC
• RoHS, REACH

Pinddefinition

1. 3V3: 3,3 V spænding
2. ENABLE-stift
3. IO14: GPIO14, HSPI_CLK
4. IO12: GPIO12, HSPI_MISO
5. IO13: GPIO13, HSPI_MOSI UART0_CTS
6. IO15: GPIO15, MTDO, HSPICS, UART0_RTS
7. IO2: GPIO2, UART1_TXD
8. IO0: GPIO0
9. GND: Jord
10. IO4: GPIO4
11. RXD: GPIO3, UART0_RXD
12. TXD: GPIO1, UART0_TXD
13. GND: Jord
14. IO5: GPIO5
15. RST: Tilbagefælde
16. Tjek spændingen på VDD3P3 eller TOUT (ikke samtidig).
17. IO16: GPIO16. (Vågner fra dyb søvn, når der etableres forbindelse til RST)
18. GND: Jord

Ettui

• 1x ESP-WROOM-02D 2 MB, højtemperatursversion
