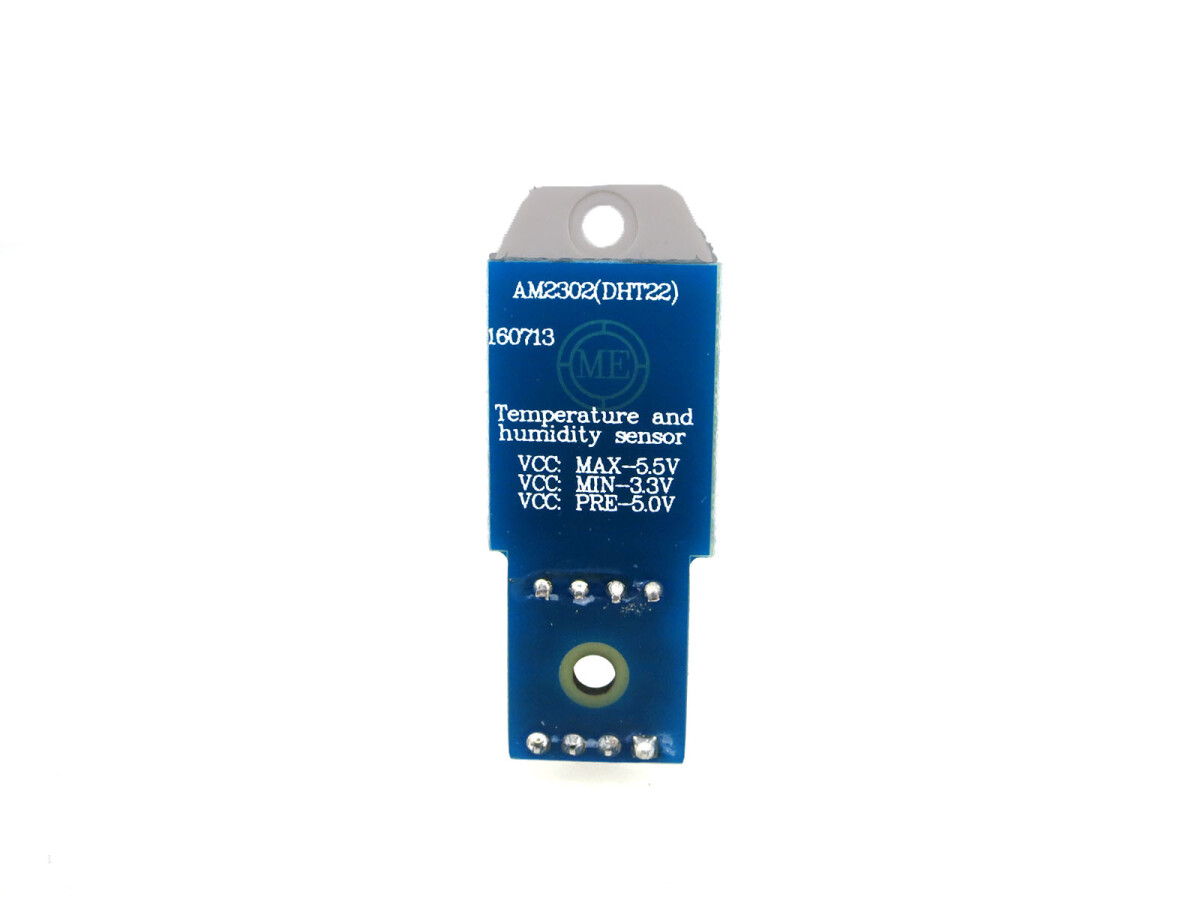

DHT22 /AM2302 Digital temperatur og fugtighedssensor til Arduino Raspberry Pi

Oversigt

DHT22 er en enkel og billig digital temperatursensor og fugtighedssensor. Den bruger en kapacitiv fugtmåler og en termistor til at måle lufttemperaturen og udskifter et digitalt signal på datapinnen (kræver ikke analoge indgangspinde). Den er ret nem at bruge, men kræver omhyggelig timing for at indsamle data. Det eneste reelle ulempe ved denne sensor er, at du kun kan få nye data fra den hvert 2. sekund, så hvis du bruger vores bibliotek, kan sensormålingerne være op til 2 sekunder gamle.

Tekniske data

• Størrelse: 40,9 mm (længde) x 15 mm (bredde) x 9 mm (højde).
• Vægt: 4g.
• Driftsspænding: 3 V – 5V.
• Sensormodellerne: den separate AM2302 temperatur- og fugtighedssensor.
• Signaludgangsformat: digitalt signal.
• Temperaturmåleområde: – 40℃ til 80℃
• Målenøjagtighed: 0,5℃
• Feuchthedsmåleområdet: 0-100 % RH.
• Målenøjagtighed: 2% RH.
• Beslutning: 16.
• Med faste skruehuller, nem montering og fastgørelse. Diameter: 2,6 mm
• 4 ben, 0,25 cm afstand

Tilslutningsvejledning

• “VCC”: Positiv strømforsyning
• “GND”: Negativ
• “NC”: Ingen forbindelse
• DAT: IO-Port forbundet til mikrocontroller

Advarsel: VCC og GND må ikke vendes om.

Leveringsomfang

• 1x DHT22 AM2302 Digitalt modul temperatur og fugtighedssensor Arduino Raspberry Pi

Downloads

• DHT22 Datasheet
