DFRobot Gravity IO Sensor Shield til Arduino Mega Due

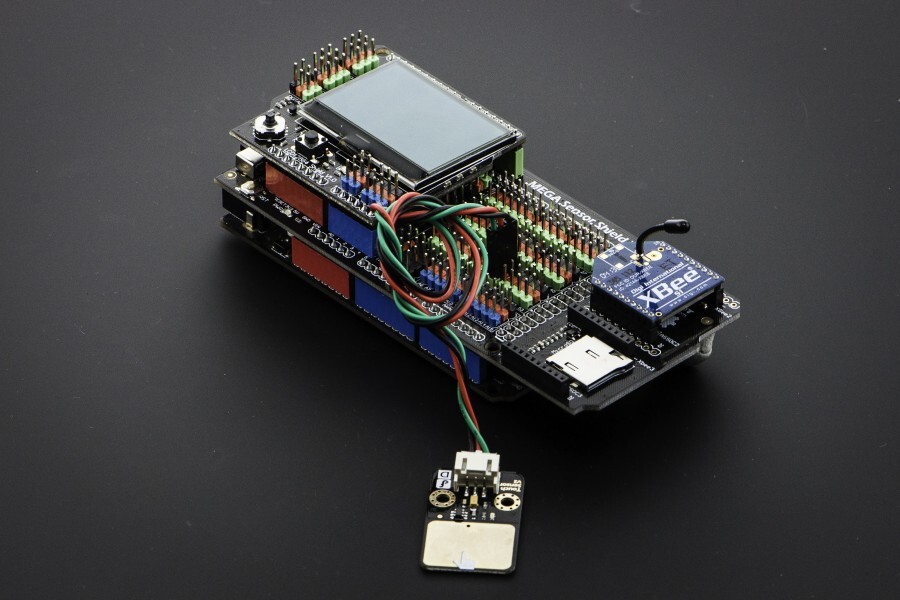

Denne Sensormodul  er en kraftfuld Udvidelseskort  til Arduino Mega DueDet er stort nok til at rumme op til 3 Xbee-stik, 1 microSD-slot og Shield-header til de fleste Arduino-shields på markedet. Derudover har vi tilføjet et prototypingområde for at sikre komfort og fleksibilitet til kundespecifikke projekter.

Breakouts for digital pins are 14 to 53, analog pins 6 to 15 and PWM pins 2 to 9. The entire pin layout is a Gravity interface, which enables plug-and-play of sensors from the Gravity series. And the standard Arduino UNO pin layout is reserved for stacking further Arduino shields. This shield can really be an important communication node or “mother ship” for your Arduino, robot or IoT projects.

Hver Xbee-boks er forbundet med en anden pin. Xbee-boks 1 er forbundet til den serielle hovedport. Mens Xbee-socket 2 er forbundet til Serial1() og Xbee-socket 3 er forbundet til Serial2() på Arduino IDE.

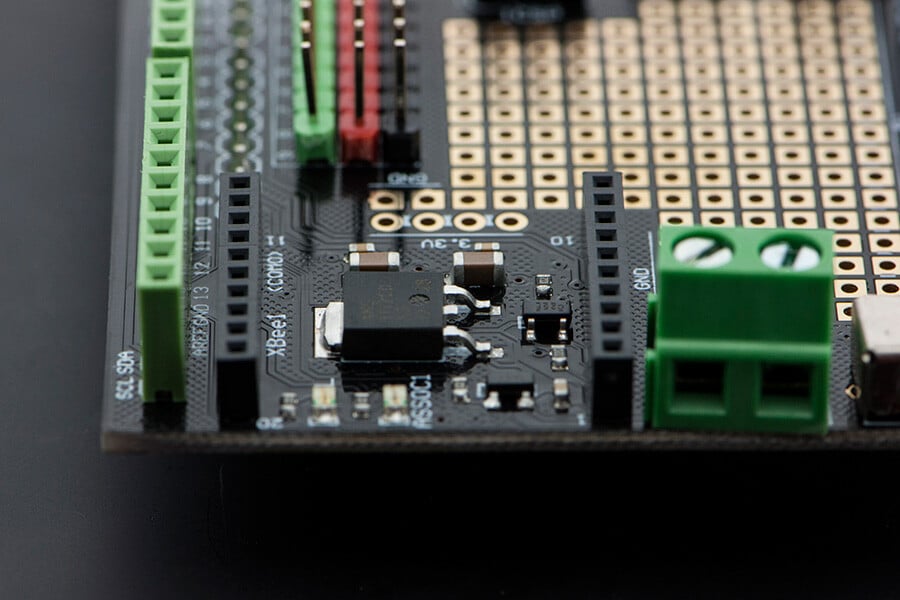

Pladen har en integreret spændingsregulator til 3,3 V, en praktisk reset-knap på toppen og den standardiserede on-board LED, som du kan bruge til at teste eller debugge.

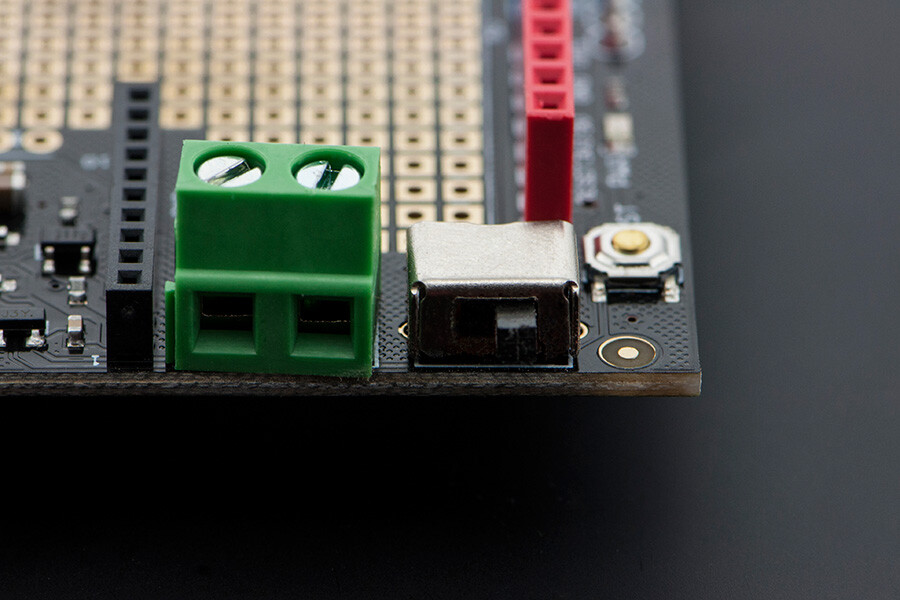

En ekstern strømforsyning til servomotorer, ligesom ved andre produkter i denne serie. Hvis du har brug for at drive et stort antal servomotorer, kan du forbinde din strømforsyning via skrueterminalerne og styre den direkte fra din Mega.

SD-kortet er ideelt, hvis du planlægger sensorovervågning til forskningsformål og dataindsamling til dine algoritmer, og ønsker at forbedre ydeevnen af ​​dine automatiske systemer med de indsamlede data.

SPECIFIKATIONER

• Kompatibel med de fleste Arduino-shields
• Kompatibel med Arduino Mega-boards / DFRobot megaADK / Arduino megaADK
• Udvidede TTL-forbindelsesstifter for fire serielle porte

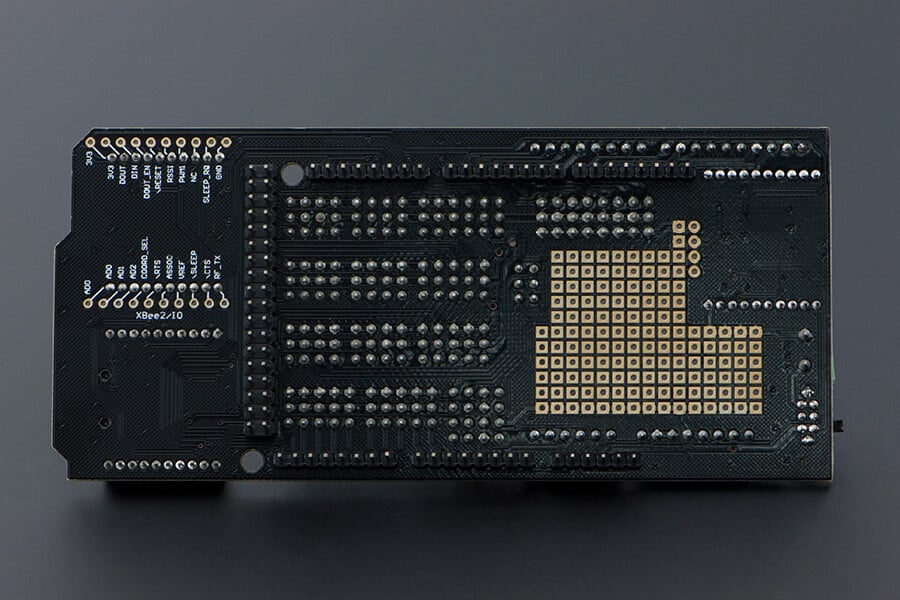

• DIP-Prototyping-område gør det nemt at tilføje yderligere moduler eller elektroniske komponenter
• 3 Xbee-slots
• 1 microSD-slot
• Strømafbryder mellem Arduino Mega eller eksternt
• Størrelse: 125 x 57 mm (4,92 x 2,24″)

FRAKTSLÆND

• 1x Arduino Mega Sensor Shield

Downloads

• Schematic
• Layout
• Product WikiHersteller-Wiki
• SVG File
