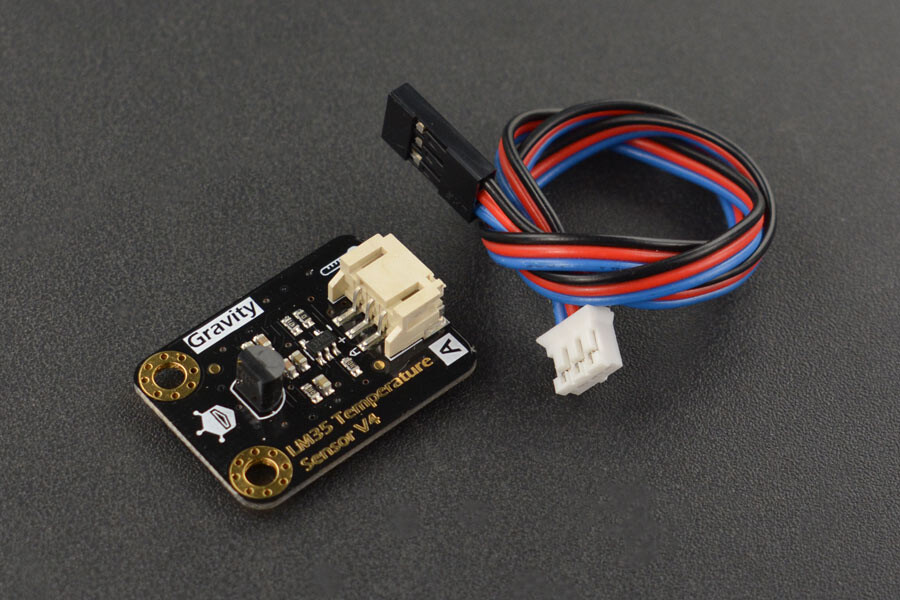

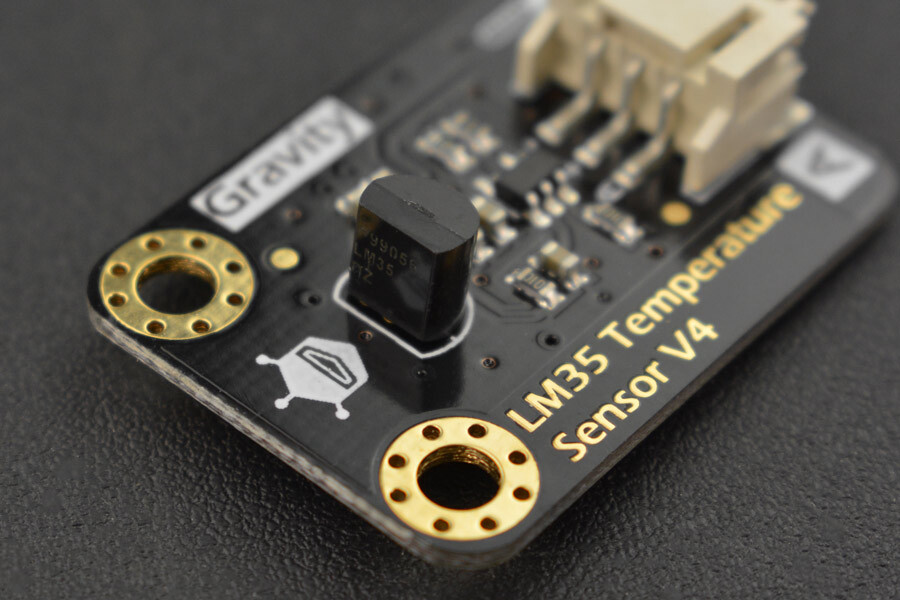

DFRobot Gravity Analog LM35 Temperaturfølende sensor til Arduino

Dette er et Arduino-temperaturfølert baseret på LM35-Temperaturchip. Ein Temperatursensor kan bruges til at måle lufttemperaturen. LM35-chippen er fremstillet af National Semiconductor Corporation og tilbyder et funktionsområde mellem 0 grader Celsius og 100 grader Celsius med en følsomhed på 10 mV pr. grad Celsius. Udgangsspændingen er proportional med temperaturen.

Det bruges ofte som temperatursensor. Det omfatter termoelementer, platinresistorer, varmebestanddele og temperatursensortchips, der typisk anvendes i termoelementer til måling ved høje temperaturer. Platinresistor-temperaturmåling bruges ved målinger på 800 °C, mens den termiske resistor og halvleder-temperatursensor er velegnede til målinger fra 100 til 200 °C eller derunder, hvor anvendelsen af en simpel halvleder-temperatursensor har god linearitet og høj følsomhed. Den lineære temperatursensor LM35 og den sensorspecifikke udvidelse af Arduino-kortet kan nemt realiseres i kombination. Pin-definitionerne for den lineære temperatursensor LM35: (1) Udgang (2) kompleks (3) Strømforsyning.

For at gøre det komplekse brug af denne sensor nemmere, er der en tyngdekraftgrænseflade for Plug&Play. Arduino IO-udvidelseskortet passer bedst til denne lydsensor, som du kan tilslutte til dit Arduino. Da denne sensor kan fungere med 3,3 V, er den kompatibel med Raspberry Pi, Intel Edison, Joule og Curie Nano.

FUNKTIONALITET

• Baseret på halvleder-temperaturssensor LM35
• Kan bruges til at måle omgivelsestemperaturen

SPECIFIKATIONER

• Type: Analog
• Driftsspænding: 3,3–5 V
• Sensitivitet: 10 mV pr. grad Celsius
• Driftstemperatur: 0 °C til 100 °C

LISTE OVER FORBEDRINGER

• Standardmonteringsstruktur (5-mm-midtstød mellem to 3-mm-forskudte huller)
• Let-identificerbare sensorinterfacet (“A” for analog og “D” for digital)
• Symboler til nem visualisering af sensorfunktionen
• Højkvalitetsstik
• Immersion-Gold-Oberfläche

FRAKTSLÆND

• Arduino LM35 Temperaturfølende sensor x1
• Analogt sensorkabel (SKU: FIT0031) x1

Downloads

• ManualAnleitung
• Datasheet
• Schematic

Yderligere information
