DFRobot Gravity 10 DOF IMU Absolut orienteringssensor AHRS BNO055 BMP280

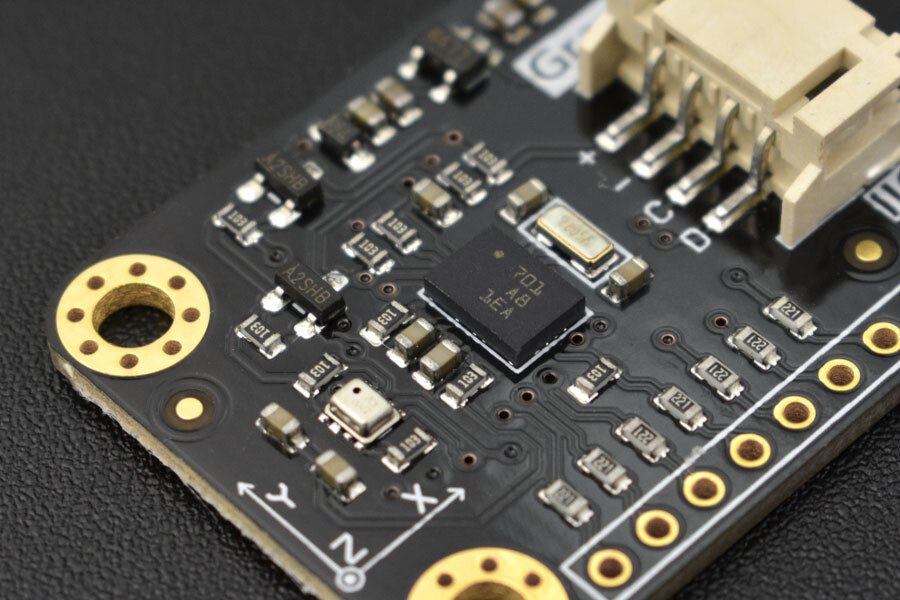

Denne sensormodul integrerer BNO055 Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. BMP280 på ét kort for at kombinere de to sensorer 10DOF-sensormodulDet standardiserede Gravity-I2C-interface gør det nemt for kunder at integrere produktet, hvilket fjerner kompleksiteten ved multivendor-løsninger, så de kan bruge mere tid på produktudvikling, herunder nye anvendelser som bærbar hardware. Det er også det perfekte valg til augmented reality, mere immersive gaming, personlig sundhed og fitness, indendørs navigation og enhver anden applikation, der kræver kontekstbevidsthed.

BNO055 er en ny sensor-IC til implementering af et intelligent 9-akse absolut orienteringssensorDet er et system i en pakke, der integrerer en triaxial 14-bit accelerometer, en triaxial 16-bit gyroskop, en triaxial geomagnetisk sensor og en 32-bit mikrocontroller. Med sine mål på kun 5,2 x 3,8 x 1,1 mm³ er det betydeligt mindre end sammenlignelige separate eller system-on-board løsninger og er også den mindste sensor-hub produkt, der understøtter Windows 8.1 i øjeblikket.

BNO055 kan ikke kun levere enkelte data fra de tre typer sensorer (aksel/gyroskop/geomagnetisk), men også integrerede data, såsom kvaternioner, Euler-vinkler eller vektorer. Derudover frigør den indbyggede MCU-chip brugerne for kompleksiteten i algoritmebehandling, hvilket giver applikationsstøtte på mange områder til smartphones, wearables osv.

BMP280 er en absolut barometrisk tryksensor, der er specielt designet til mobile applikationer og kan måle både barometrisk tryk og temperatur (dataene kan konverteres til højde ved hjælp af en bestemt formel). Sensormodulen er placeret i et ekstremt kompakt format. Den er baseret på Boschs dokumenterede Piezo resistive tryksensor-teknologi, der tilbyder høj nøjagtighed, linearitet samt langvarig stabilitet og høj EMC-robusthed. Mange enhedsdriftsmuligheder giver den største fleksibilitet til at optimere enheden med hensyn til strømforbrug, opløsning og filterydelse.

SPECIFIKATION

• Driftsspænding: 3,3 V ~ 5 V DC
• Driftstrøm: 5mA
• Gravity-I2C Interface
• Driftstemperatur: -40～+80℃

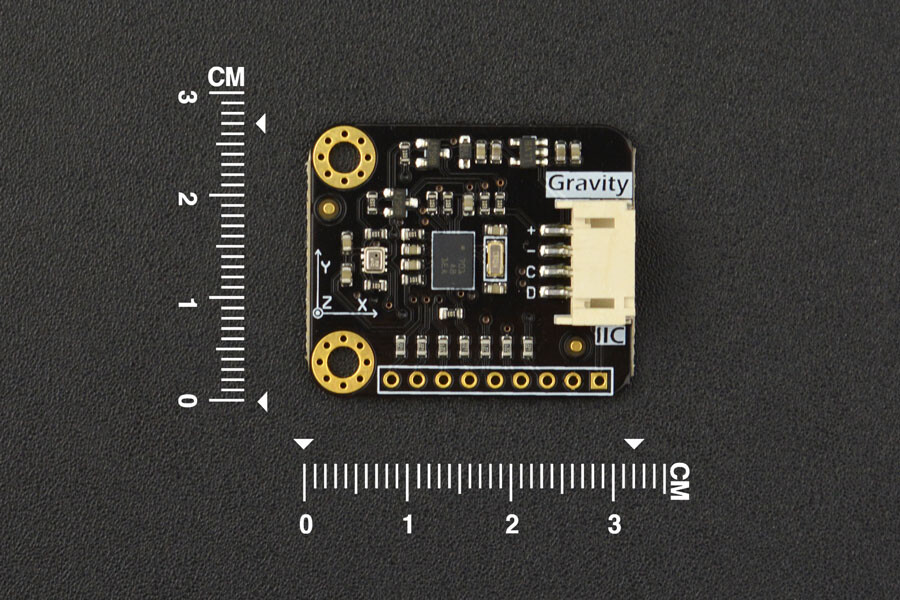

• Produktmål: 32×27 mm

BNO055 Beschleunigungssensor:

• Accelerationsområder: ±2g/±4g/±8g/±16
• Lavpasfilter båndbredder 1 kHz ~ <8 Hz
• Driftstilstande: normal, pause, lavt strømforbrug, standby, dyb pause
• Interruptstyring på chippen: bevægelsesaktiveret interruptsignal

BNO055 Gyroskop:

• Spændvidde, der kan indstilles fra ±125°/s～2000°/s
• Lavpasfilter båndbredder 523 Hz ~ 12 Hz
• Driftstilstande: normal, hurtig opstart, dyb suspend, suspend, avanceret strømbesparelse.
• Interruptstyring på chippen: bevægelsesaktiveret interruptsignal

BNO055 geomagnetisk:

• Magnetfeltområde typisk ±1300uT (x-, y-aksen); ±2500uT (z-aksen)
• Magnetisk feltopløsning: ~0,3
• Drift af noder: lavt strømforbrug, regelmæssig, forbedret regelmæssig, høj nøjagtighed
• Strøtilstande: normal, sove, suspendere, tvang

BMP280 Digitalt tryksensor:

• Trykstyrke: 300~1100hPa
• Relativ nøjagtighed: ±0,12 hPa (±1 m)
• Absolut nøjagtighed: ±1 hPa (±8,33 m)
• Temperaturområde: 0℃～65℃
• Temperaturopløsning: 0,01℃

FORSENDELSESLISTE

• Gravity: Intelligent 10DOF AHRS (V1.0) modul med BNO055+BMP280
• Gravity 4Pin I2C/UART Sensor Kabel x1

Downloads

• Product WikiHersteller-Wiki
