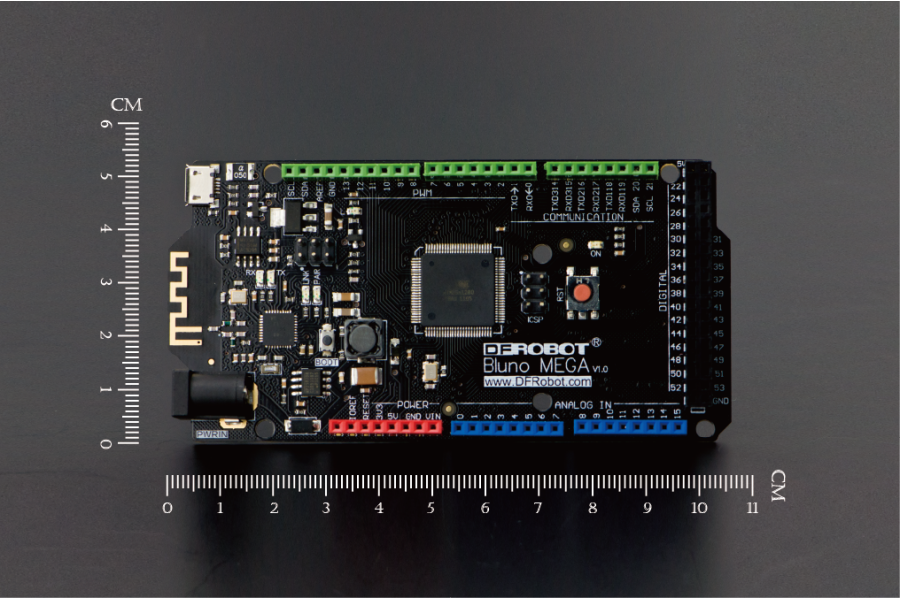

DFRobot Bluno Mega 2560 Kompatibel med Arduino Mega 2560, Bluetooth 4.0

Bluno Mega2560 Arver de mange porte og ressourcer fra Mega-serien og tilføjer en Bluetooth 4.0-funktion til trådløs kommunikation. Den har 54 digitale I/O-porte (af dem 15 kan bruges som PWM-udgang), 16 analoge indgange og 4 UART (hardware-serielle porte) og bruger 16 MHz importerede krystaloscillatorer. Så hvis du mangler porte eller ønsker mere RAM-, Flash- eller EEPROM-lager, er dette svaret. Med sin bootloader kan den programmet downloades direkte via USB uden behov for yderligere eksterne flash-enheder. Mega 2560 har dobbelt så meget lagerplads som 1280 og 256 KB Flash-lager. Bluno Mega2560 tilbyder to muligheder for strømforsyning, herunder USB-forsyning eller ekstern strømforsyning. Strømmen skifter automatisk. Den eksterne strømforsyning kan bruge en adapter eller et batteri, og spændingsområdet for kontrolkortet er mellem 5V og 23V.

BLUNO MEGA integrerer en TI CC2540 BT 4.0-chip. Det muliggør trådløs programmering via BLE, understøtter Bluetooth HID, AT-kommandoer til konfiguration af BLE og du kan nemt opdatere BLE-firmwaren. Derudover er den fuldt kompatibel med alle Arduino Mega pins, så ethvert projekt, der er lavet med en Mega, kan blive “blå”!

SPECIFIKATIONER

• Mikrokontroller: ATmega2560
• Krydstempo: 16 MHz
• Overføringsafstand: 70 m udendørs
• Understøtter trådlus opdatering af Arduino-programmet via Bluetooth
• Understøtter Bluetooth HID
• Unterstütter iBeacons
• Unterstütter brugen af AT-kommandoer til fejlfinding af BLE
• Understøtter transparent transmission via den serielle grænseflade
• Understøtter skift mellem master og slave
• Understøtter opdatering af BLE-chipprogrammet via USB
• Driftsspænding: +5V
• Ekstern indgangsspænding (anbefalet): 7 ~ 12 V DC
• Ekstern indgangsspænding (område): 6 ~ 20 V DC
• Digitale I/O-udgange: 54 (14 PWM-udgange)
• Analoge indgange: 16
• Strøm: 40 mA
• Flash-Speicherstørrelse: 256 KB (4 KB til bootloader)
• Statisk kapacitet for SRAM: 8 KB
• Lagkapacitet for EEPROM: 4 KB
• Størrelse: 108 x 54 mm

FRAKTSLÆND

• BLUNO MEGA 2560 x1

Downloads

• Wiki (Bluno Mega 2560 – An Arduino Mega 2560 with Bluetooth 4.0)Hersteller-Wiki
• Datasheet
• Schematics
