DFRobot Beetle ESP32-C3 RISC-V Core Udviklingskort

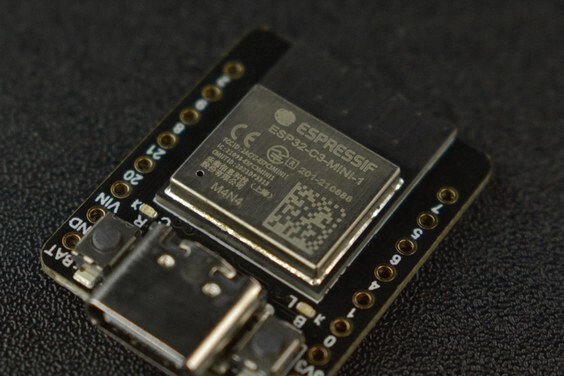

Beetle ESP32-C3, primært designet til IoT-applikationer, er en controller, der er baseret på en 32-bit Single-Core RISC-V-processor ESP32-C3.

På en lille printplade på 25*20,5 mm har Beetle ESP32-C3 op til 13 IO-porte, så du ikke behøver at bekymre dig om, at de løber tør, når du bygger projekter. Derudover kan den nemt integreres i miniatur enheder takket være sin lille størrelse og tilbyder både kraftfulde funktioner og konnektivitet.

For smarte wearables: Den lille størrelse af Beetle ESP32-C3 mikrocontrolleren gør ham til det ideelle valg til intelligente wearables som smartwatches og databriller. Han kan forbindes med smartphones, muliggøre sundhedsovervågning og levering af beskeder samt opnå dette uden at påvirke enhedens formfaktor eller øge dens vægt.

Die ausgestattete Erweiterungskort für Beetle ESP32-C3 ermöglicht mehr Stromquellen, ohne at produktvolumen at øge, hvilket gør det mere praktisk at lodde. Derudover sparer den integrerede, nemt tilsluttede GDI besværet med kabeldragning ved brug af en skærm.

Mere sikkerhed

Nu er funktionen til styring af opladning af Li-Ion-batterien integreret på printpladen, hvilket muliggør direkte tilslutning af Li-Ion-batterien uden yderligere moduler og samtidig sikrer anvendelsens størrelse og sikkerhed.

Dual-Modus-Kommunikation

Beetle ESP32-C3 understøtter WiFi og Bluetooth 5 (LE) dual-mode kommunikation, hvilket reducerer netværksrelaterede problemer, samt understøttelse af både Bluetooth Mesh-protokollen og Espressif WiFi Mesh for en mere stabil kommunikation og et større dækningsområde til en række IoT-applikationsscenarier.

Detaljeret guide

Der Beetle ESP32-C3 verfügt über ausführliche Anleitungen, mit denen Benutzer die WiFi-Funktion des Controllers nutzen können, z. B. um eine Verbindung zu IoT-Plattformen wie Aliyun, IFTTT usw. herzustellen. Alternativ können Benutzer verschiedene Sensoren und Aktoren von DFRobot verwenden, um IoT-Systeme aufzubauen.

Beetle ESP32-C3 kan programmeres med Arduino IDE, ESP-IDF, MicroPython, C og Python understøttes alle.

Ændring V2.0.0: BOOT (IO9)- og RST-knapperne er blevet tilføjet for at oprette download-boot-tilstand og gøre det nemmere at nulstille.

FUNKTIONALITET

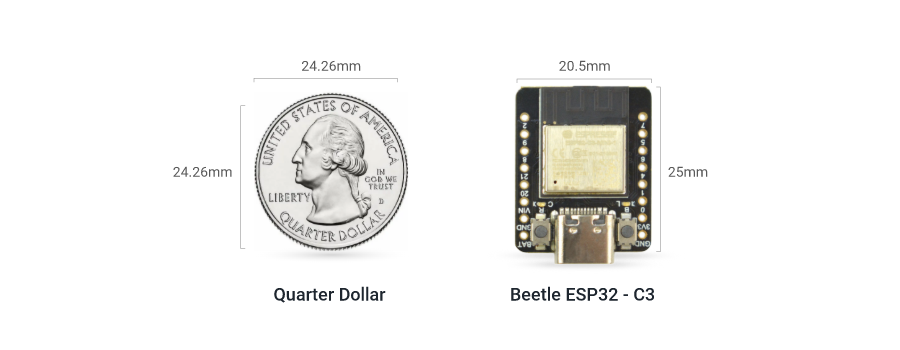

• Lille størrelse: kun 25*20,5 mm
• Øget sikkerhed: Integreret lithium-ladestyring, sikrere opladning og afladning

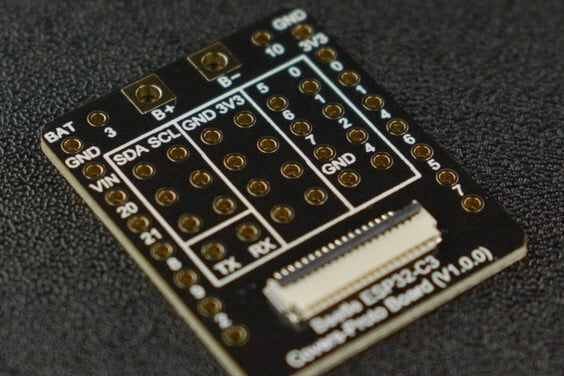

• Leveres med et udvidelseskort, der gør det nemmere at oprette projekter eller bruge med en skærm.
• Dual-Modus-Kommunikation: Understøtter WiFi og Bluetooth 5(LE) Dual-Modus-Kommunikation
• RISC-V 32-bit kerne

Grundparametre

• Driftsspænding: 3,3 V
• Type-C-indgangsspænding: 5 V DC
• VIN-indgangsspænding: 5 V DC
• Driftstrøm: 25 mA
• Maksimalt opladningsstrøm: 400 mA
• Driftstemperatur: -40–105 ?
• Størrelse: 25 x 20,5 mm / 0,98 x 0,81 tommer

Hardware-parametre

• Processor: 32-bit RISC-V Single-Core-processor
• Hovedfrekvens: 160 MHz
• SRAM: 400 KB
• ROM: 384 KB
• Flash: 4 MB
• RTC-SRAM: 8 KB
• Ur: ekstern QTZ (32 kHz); intern hurtigere RC-oscillator 17,5 MHz (justerbar); PLL-takt
• USB: USB 2.0 op til 12 Mbit/s

WLAN

• WiFi-protokol: IEEE 802.11b/g/n
• Båndbredde: Understøtter 20 MHz, 40 MHz båndbredde i 2,4-GHz-båndet.
• WiFi-modus: Station, SoftAP, SoftAP+Station og Promiscuous-modus
• WLAN-frekvens: 2,4 GHz
• Frame-Aggregation: TX/RX A-MPDU, TX/RX A-MSDU

Bluetooth

• Bluetooth-protokol: Bluetooth 5, Bluetooth Mesh
• Bluetooth-frekvens: 125 kbit/s, 500 kbit/s, 1 Mbit/s, 2 Mbit/s

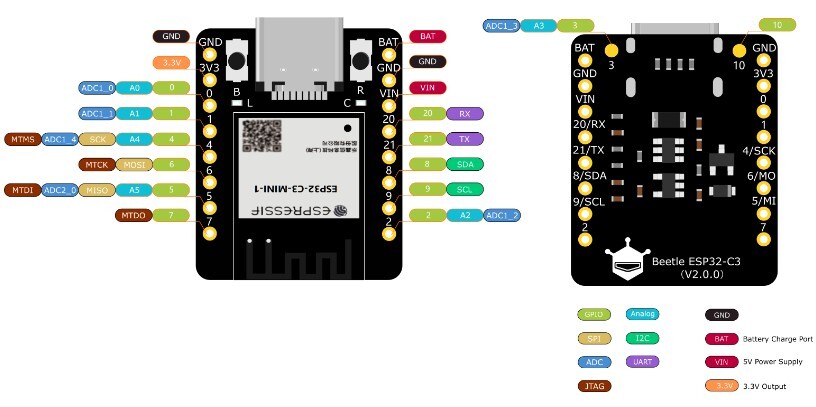

Anschlüsse

• Digitalt E/A x13
• LED-PWM 6-kanal
• SPI x1
• UART x2
• I2C x1
• I2S x1
• IR-Transceiver: Sende kanal x2, Modtagelseskana x2 (tilfældig pin)
• 2 x 12-bit SAR-ADC’er, op til 6 kanaler
• DMA-Controller med 3 sendekanaler og 3 modtagerkanaler

FRAKTSLÆND

• Käfer ESP32-C3 x1

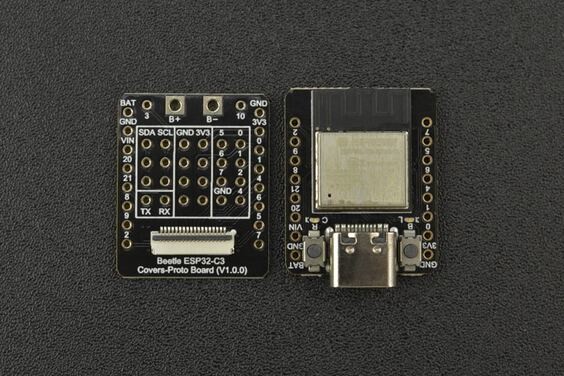

• Beetle ESP32-C3 Add-on Board x1
• 2,54-8P Sort enkelrader stik x1

Downloads

• WikiHersteller-Wiki
