Adafruit Small 1,2 Zoll 8×8 LED-Matrix Pure Green med I2C-ryg 1632

En sjov måde at lave en lille skærm på er ved at bruge 8×8-matrix eller en 4-cifret 7-segment display. Matrixer som disse er “multiplexet” – for at styre 64 LED’er kræves der altså 16 pins. Det er mange pins, og der findes driverchips som MAX7219, som kan styre en matrix for dig, men det kræver meget kabeltrækning og optager meget plads. Her hos Adafruit forstår vi dine frustrationer! Ville det ikke være fantastisk, hvis du kunne styre en matrix uden meget kabeltrækning? Her kommer disse flotte LED-matrix tasker ind i billedet. Vi har dem i tre udgaver – en mini 0,7 tommer 8×8 taske, en lille 1,2 tommer 8×8 taske og en firecifret 0,56 tommer 7-segment taske.

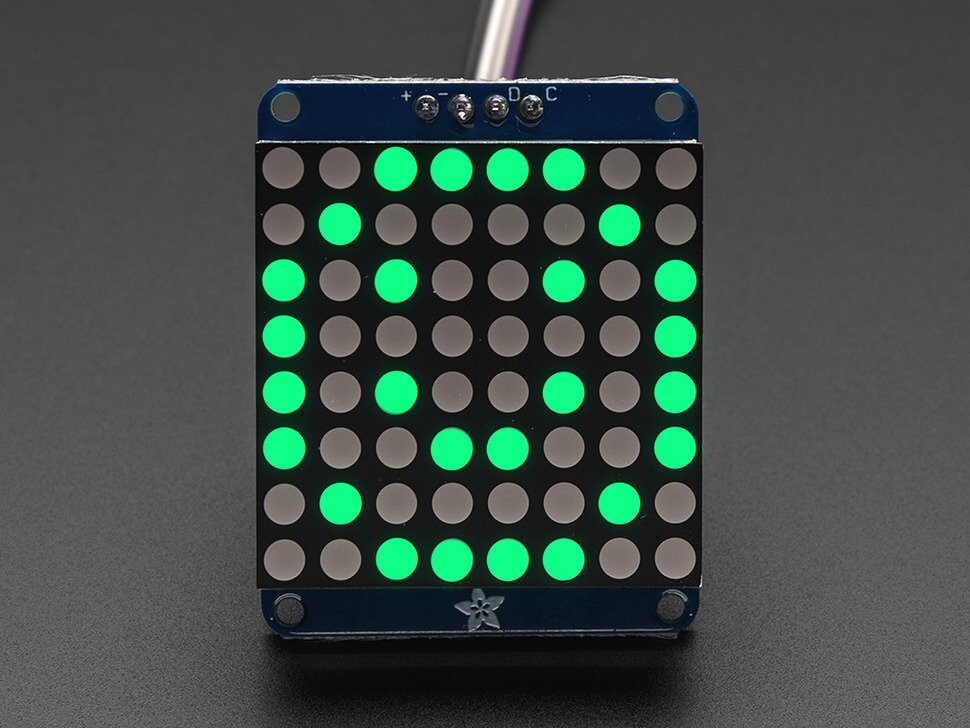

Matrixerne bruger en driverchip, som tager sig af hele den tunge opgave: Den har et indbygget ur, så den kan multiplexere displayet. De bruger konstantstrømsdrivere til at få ekstremt lyse og ensartede farver (Billederne ovenfor er taget med den mørkeste indstilling for at undgå overbelastning af vores kamera!), Display-dæmpning i 1/16-trin, alt via en simpel I2C-interface. Disse 1,2-tommer matrix displays leveres med tre jumper til adressevalg, så du kan forbinde op til otte 1,2-tommer 8×8 moduler på én enkelt I2C-bus.

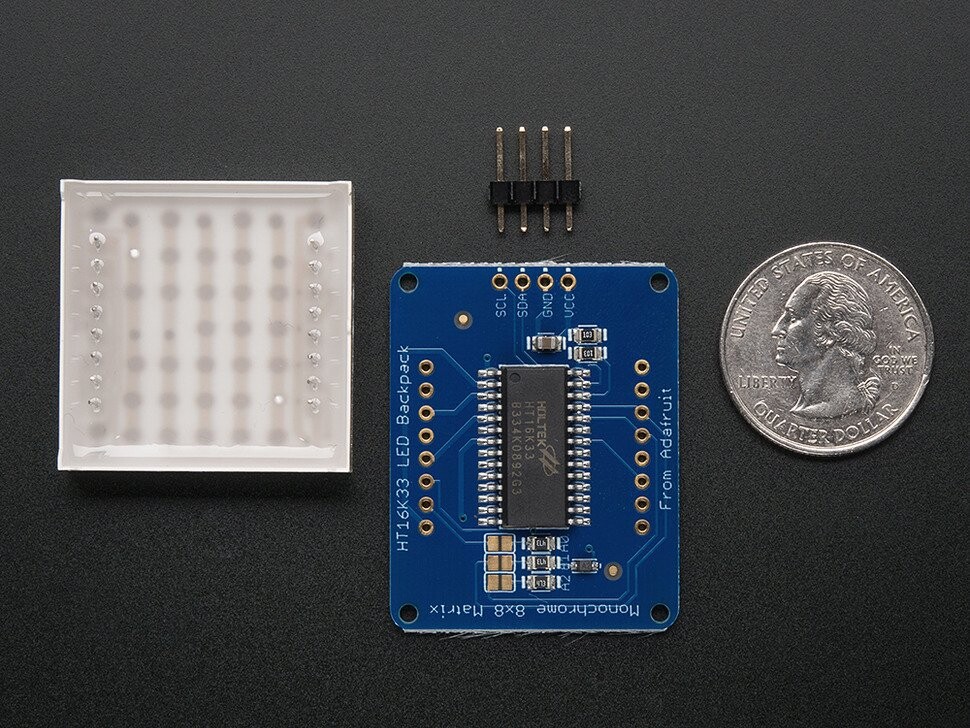

Produktkittet indeholder:

• En fuldt testet og samlet 1,2-tommers LED-rygsæk
• Ekstra lysstærk 1,2″ 8×8 ren grøn matrix
• 4-Pin-Header

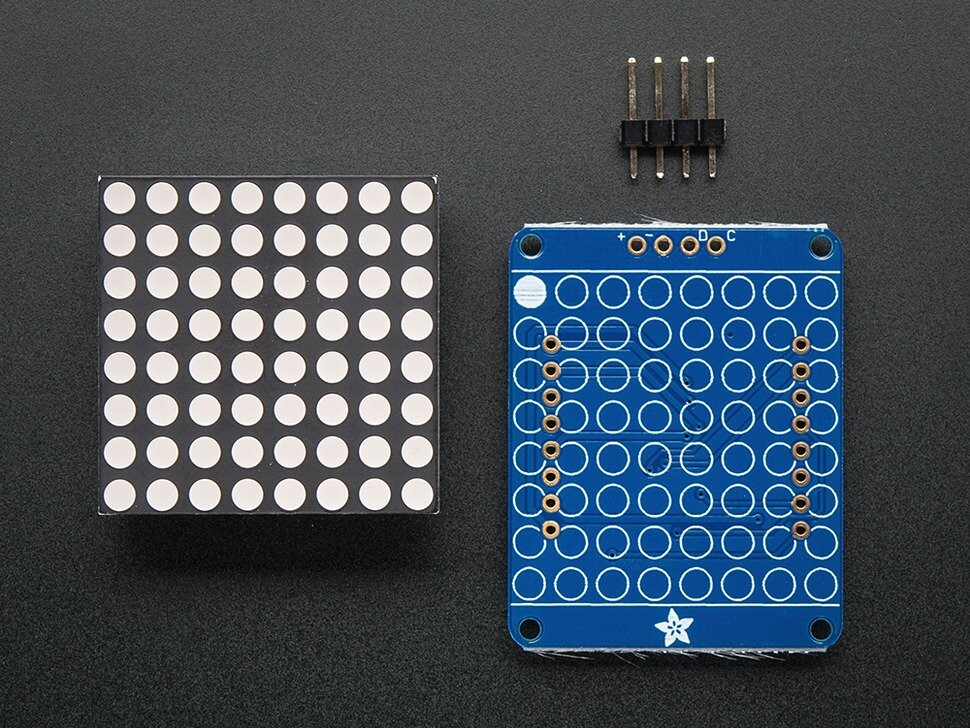

For at montere matricen på rygsækken kræves der lidt lodning, men det er meget nemt.

Denne bundkort/dette chip bruger I2C 7-bit adresse mellem 0x70 og 0x77, som kan vælges med jumper.
