Adafruit RP2040 Prop-Maker Feather med I2S Audio Forstærker 5768

 Adafruit RP2040 Prop-Maker FeatherEine All-in-one-Kombination af Feather RP2040 med et Prop-Maker FeatherWing med nogle optimeringer baseret på feedback fra erfarne rekvisitbyggere. Perfekt til installation i dit næste rekvisitbyggeri! Denne fjeder vil frigive “Imagineeren” i os alle, med tons af ting, der er pakket til fremstilling af sværd og sværd. Våben, rekvisitter, legetøj, minirobots, cosplay-dele og mere.

Vi har kigget på hundredvis af konstruktioner og tænkt over, hvad en fantastisk, omkostningseffektiv (men godt designet) tilbehør kunne være til vores Feather-boards. Vi har kommet frem til følgende idé:

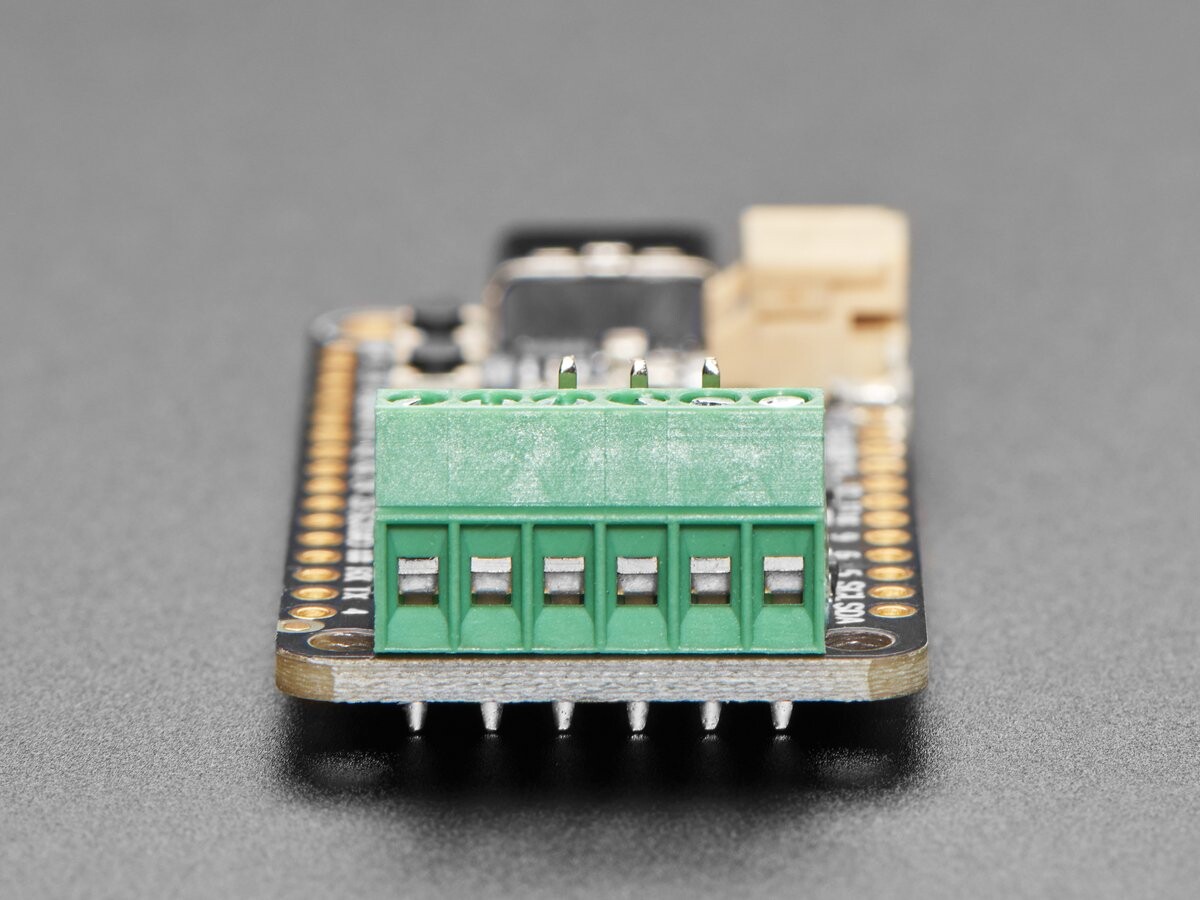

• NeoPixel-portblok – Med brugervenlige skrueterminaler kan du hurtigt tilslutte og frakoble dine NeoPixel-strips og -ringe. Denne forbindelse giver højstrømsforsyning enten via Feather Lipoly- eller USB-tilslutningen, afhængigt af hvilket værdi der er højest. En 5V-niveau-upshift leverer et rent spændingssignal for at reducere støj, uanset hvilken LED-chip du bruger. Takket være en separat styret transistor kan du også øjeblikkeligt afbryde hele stripens strømforsyning for at reducere strømmen i hvile. Fungerer med alle NeoPixel (SK6812/WS2812-familien)
• MAX98357 I2S 3-Watt Klasse D Audioforstærker  – Drej alle højttalere med 4-8Ω op til 3 Watt til lydeffekter. Lyden afspilles via to af klemblokkene, så du kan tilslutte enhver højttaler efter eget valg. Vi anbefaler denne lille 3W-højttaler eller denne lukkede 3W-højttaler, som begge leveres med formonterede kabler. Takket være I2S-digitaleingangerne får du fremragende lydkvalitet
• Beschleunigometer med tre akser og bevægelsessensor – Der LIS3DH ist unser Lieblingsbeschleunigermesser. Sie können ihn zur Erkennung von Bewegung, Neigung oder Tippen verwenden. Hier ist ein Beispiel for en lyssværd, der producerer lyde, når det svinges eller slås. Vi har kode for denne chip både i Arduino og CircuitPython.
• Yderligere knap eller udgangspind – En yderligere pin på skrueterminalblokken kan bruges til tastaturinput eller digital output, til aktivering eller en simpel LED.
• Servoport – Sæt et hvilket som helst hobby-servo med 3 led ind med en afstand på 0,1 tommer, og du kan hurtigt styre bevægelsen.
• Energisparetilstand! Strømforsyningssystemet til NeoPixels og forstærkeren kan styres via en pin, så strømmen kan afbrydes, hvilket giver et lavere strømforbrug, når støtten er i slået eller standby-tilstand (du kan hurtigt vågne ved at lytte efter tryk på knappen eller data fra accelerometret).

Hjertet i Feather er en RP2040-chip, der kører med 133 MHz og 3,3V logik, den samme som også bruges i Raspberry Pi Pico. Denne chip har hele 8 MB integreret QSPI-FLASH og 264 KB RAM! Der er endda plads til en STEMMA QT-port for nem forbindelse af I2C-enheder.

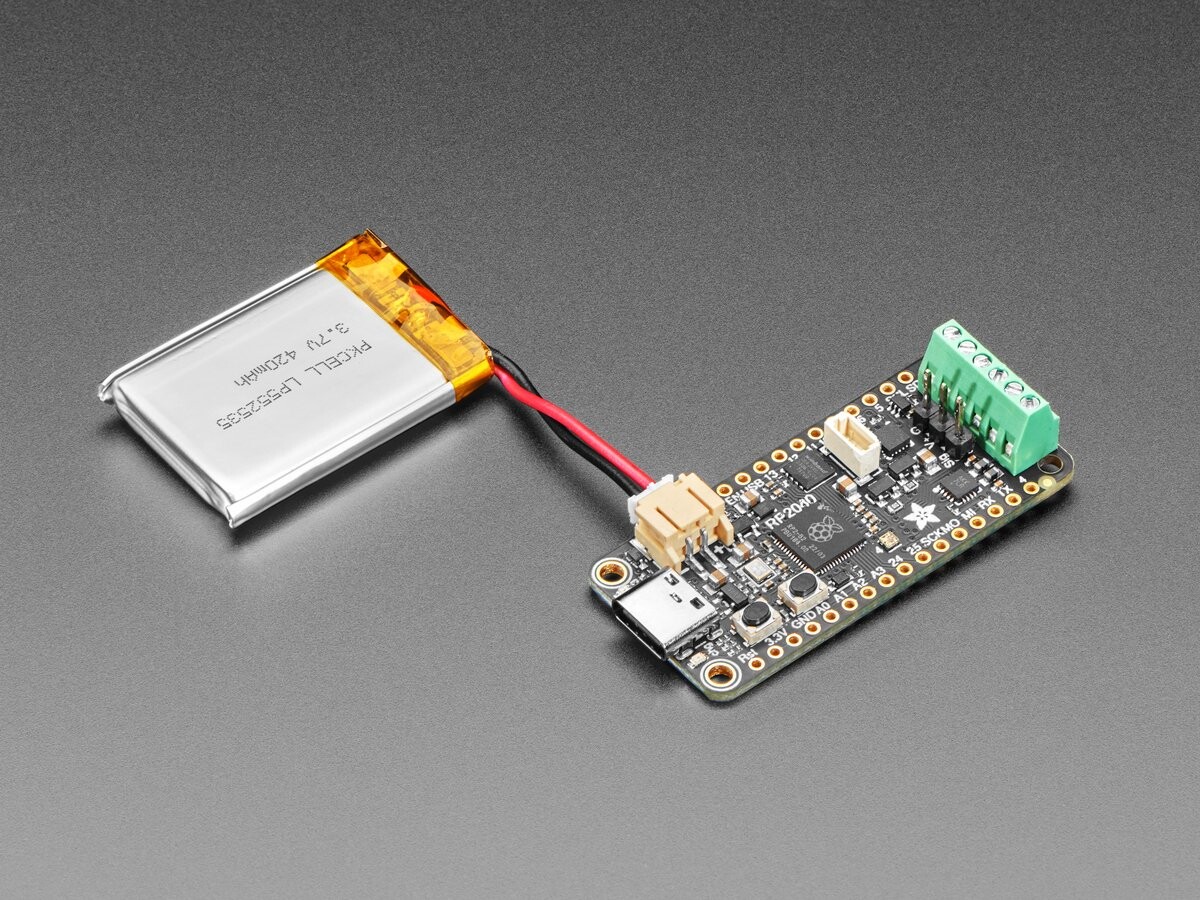

Für eine einfache brug i mobile projekter har vi tilføjet en stik til alle vores 3,7V Lithium Polymer batterier og en integreret opladningsfunktion. Du behøver ikke et batteri, og den kan nemt drives direkte via USB-C-stikket. Men hvis du har et batteri, kan du tage det med dig og derefter oplade det via USB. Feather skifter automatisk til USB-strøm, når den er tilgængelig.

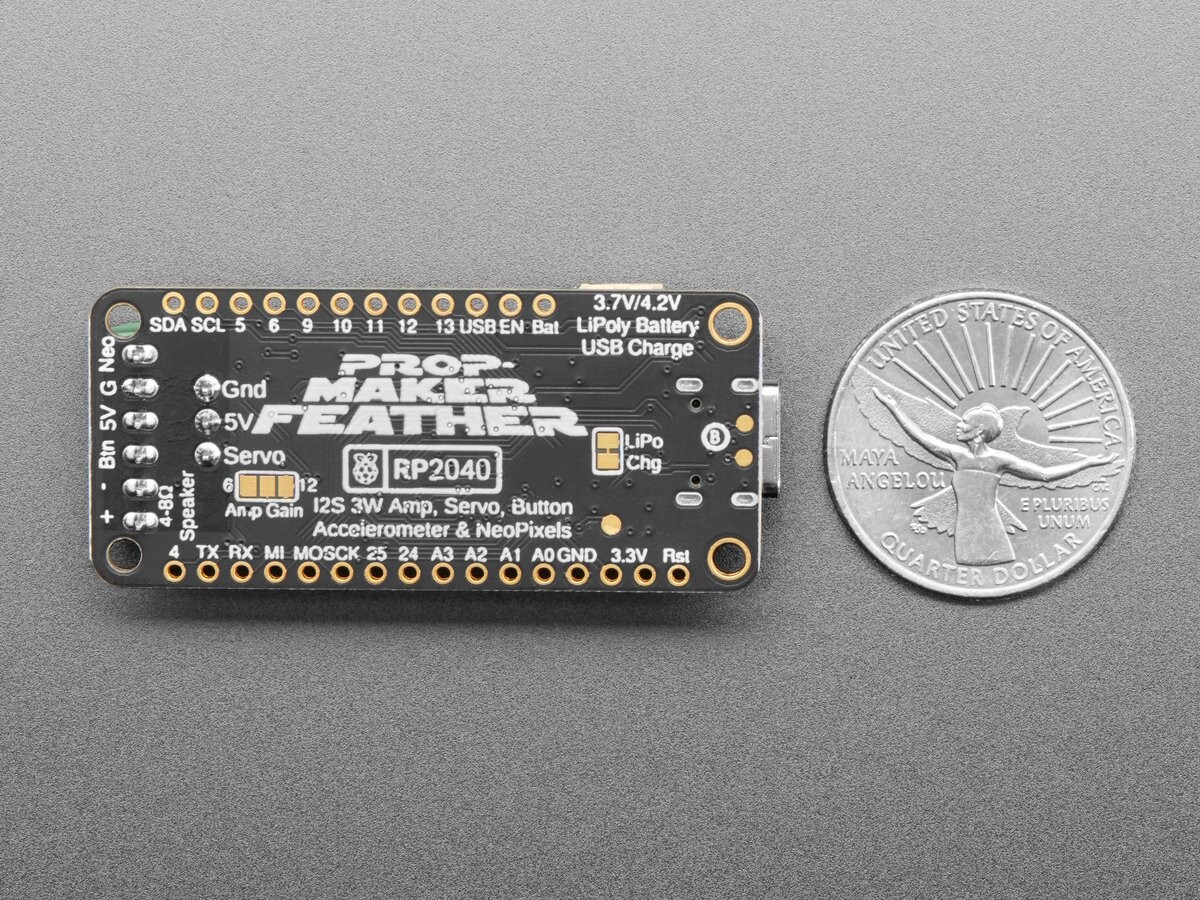

• Dimensioner: 52,1 mm x 22,8 mm x 12,2 mm / 2,1″ x 0,9″ x 0,5 uden loddede header
• Lettere end en (stor?) fjeder – ~7 gram
• RP2040 32-bit Cortex-M0+ Dual-core med ~133 MHz ved 3,3 V logik og strømforsyning
• 264 KB RAM
• 8 MB SPI FLASH-chip til at gemme filer, billeder og CircuitPython/MicroPython-kode. Ingen EEPROM
• Tonsvis af GPIO! 21 x GPIO-pinde med følgende funktioner:
  • Fire 12-bit ADC’er (én mere end Pico)
  • To I2C-, zwei SPI- og to UART-perifære enheder, hvoraf én betegnes som “hovedgrænseflade” på standard Feather-steder.
  • 16 x PWM-udgange – til servomotorer, LED osv.
• Indbygget 200-mA+-LiPoly-laderegulator med ladestatus-LED
• Pin #13 rød LED til generel blinkning
• RGB NeoPixel til fuld farvedisplay.
• Indbygget STEMMA-QT-tilslutning, med hvilken du hurtigt og uden lodning kan tilslutte alle Qwiic-, STEMMA-QT- eller Grove I2C-enheder!
• Både “Tilbage”-knappen og “Valg af bootloader”-knappen for hurtige genstart (ingen fjernelse og genindsættelse for at starte om)

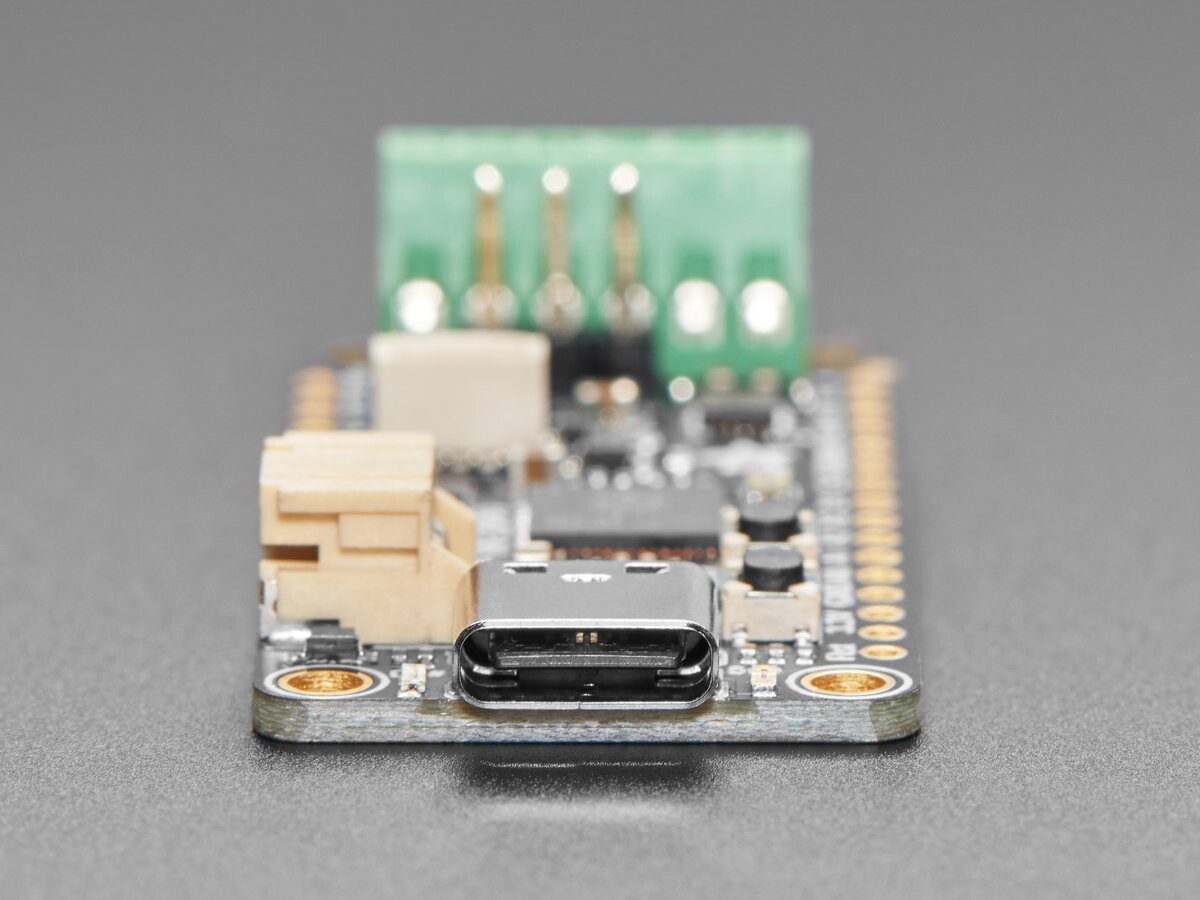

• USB-Type-C-porten giver dig mulighed for at få adgang til den integrerede ROM-USB-bootloader og debugge den serielle grænseflade.
• 3,3-V-regulator med 500-mA udgangsstyrke og strømbegrænsning
• 4 monteringshuller
• 12-MHz krystal for perfekt timing.

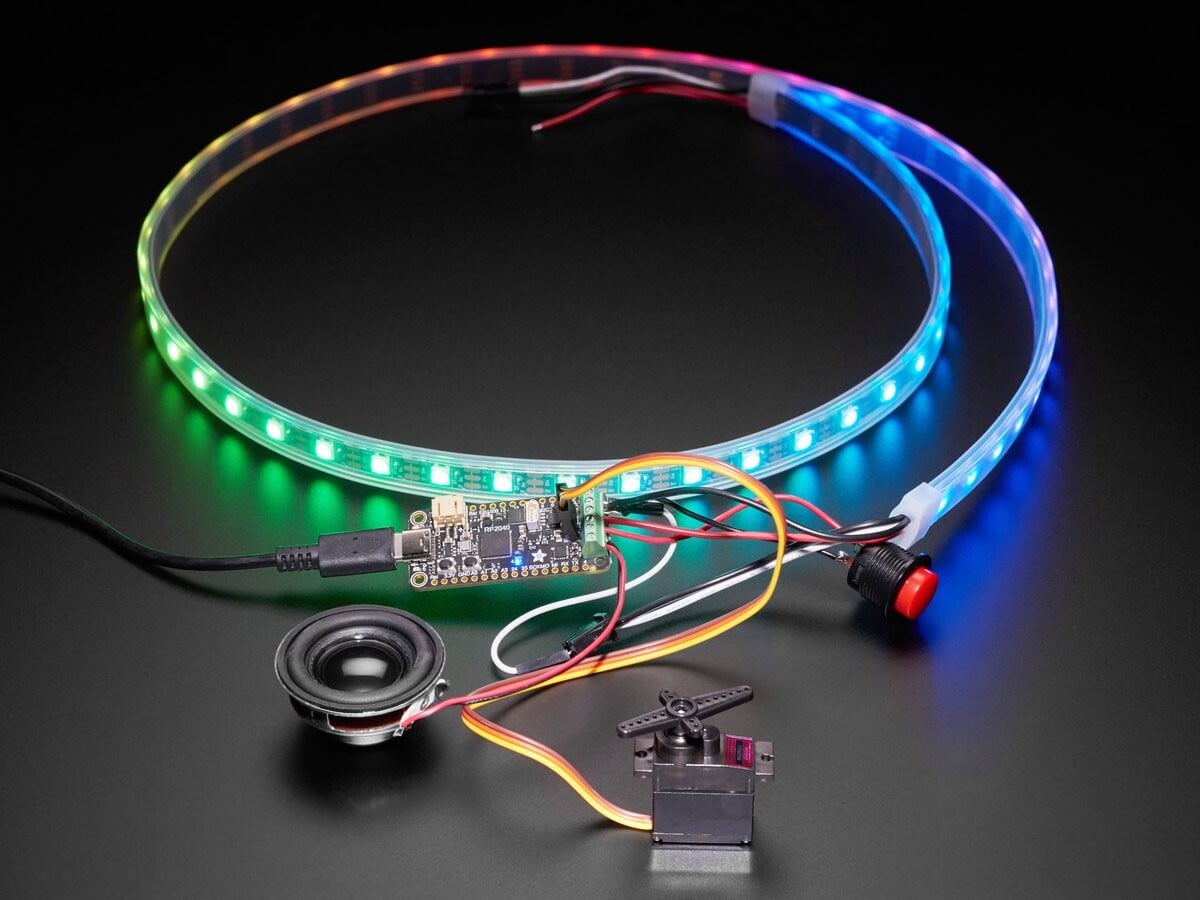

• Område til rekvisitering med I2S 3W-lydforstærker, 5V NeoPixel-spændingsskifter, accelerometer, servo-tilslutning og forbindelsesblokke til hurtige, lodfrie forbindelser.

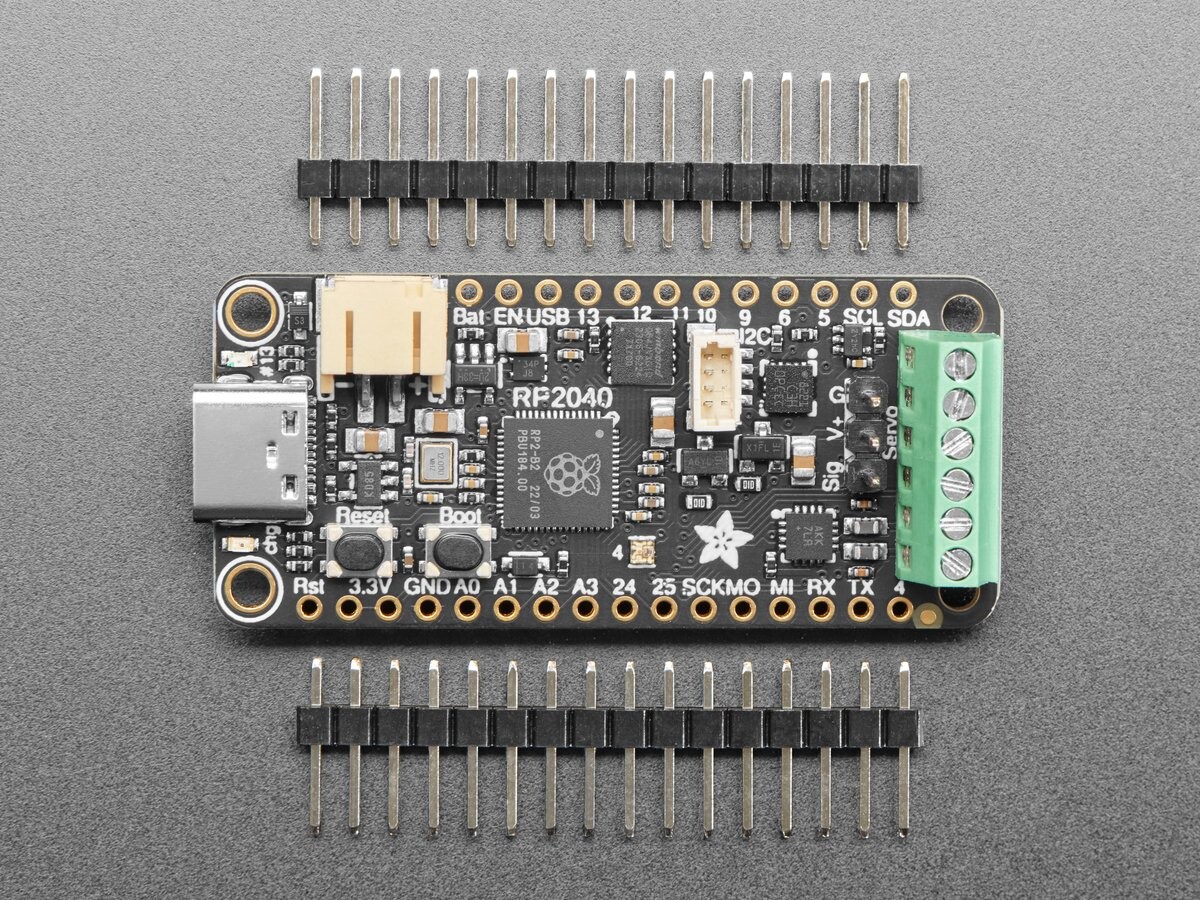

Leveres samlet og testet, med nogle header-stik. Du har brug for en loddekolbe for at fastgøre headeren, hvis du vil bruge den på et fumlebræt!
