Adafruit Qualia ESP32-S3 Board til TTL RGB-666 displays 5800

Der er et par ting, som alle elsker: Is, katteunger og store, hupende TFT-skærme. Små TFT-skærme er ikke noget nyt for os – fra vores 1,14-tommer farve display, der pryder mange TFT-enheder, til vores stilfulde 3,5-tommer breakout-skærm med 320 x 480 pixels. Men de fleste, der arbejder med mikrocontrollere eller bruger dem, ved, at man med 320 x 480 får den højeste opløsning – det er den største opløsning, man kan bruge med almindelige SPI- eller 8-bit 8080-grænseflader.

TFT-displays med RGB-TTL-interface kan blive store: De starter med en diagonal på ca. 4,3 tommer (480 x 272) og kan opnå opløsninger på 800 x 480, 800 x 600 eller endda 720 x 720. Til så store displays har du brug for meget videoram (800 x 480 ved 24 bit), masser af GPIO-ressourcer og en perifer enhed, der kontinuerligt sender videorammen til displayet via DMA. Dette er en opsætning, som folk med erfaring med store mikrocontrollere eller -computere vil være bekendt med, f.eks. enheder, der drives af batterier i mobiltelefoner eller GPS-navigationsskærmen i din bil. Indtil videre har det været næsten umuligt at bruge dem på billige mikrocontrollere.

ESP32-S3 er den første omkostningseffektive mikrocontroller med en integreret periferi, der kan styre TTL-displays, og som har tilstrækkelig PSRAM til at buffere disse store billeder. For eksempel bruger vi ved… Adafruit Qualia ESP32-S3 til TTL RGB-666-skærme Et S3-modul med 16 MB Flash og 8 MB oktanel PSRAM. Med det integrerede RGB-display-peripherieudstyr kan du vise grafik, billeder, animationer eller endda video (Cinepak, naturligvis!) med næsten øjeblikkelige opdateringer, da hele skærmen opdateres ca. 30 FPS.

Dieses Entwicklungsboard er wurde entwickelt, um Ihnen den Einstieg in Displays zu erleichtern, die den 40-poligen RGB-666-Anschluss des „Sekundärstandards“ verwenden. Diese Pin-Reihenfolge wird am häufigsten bei quadratischen, runden und balkenförmigen Displays verwendet. Ich möchte das von Ihnen verwendete Display mit diesem Datenblatt vergleichen. Wenn es übereinstimmt, sind Sie wahrscheinlich gut! Eine schöne Sache an dieser Bestellung ist, dass sie auch Pins für kapazitives Touch-Overlay enthält, und wir verdrahten diese mit dem ESP32- Der I2C-Anschluss des S3 ermöglicht Ihnen die Touch-Steuerung Ihres Displays.

Glem det ikke! Dette er kun et udviklingskort, og et display er ikke inkluderet. Verwenden Sie ein beliebiges RGB-666-Pinout-Display mit oder ohne Touch-Overlay. Beachten Sie, dass Sie den Treiberinitialisierungscode, die Abmessungen und die Impulsbreiten in Ihrer Programmiersprache programmieren müssen. Hier sind einige nachweislich funktionierende Displays, die Sie in Arduino oder CircuitPython verwenden können:

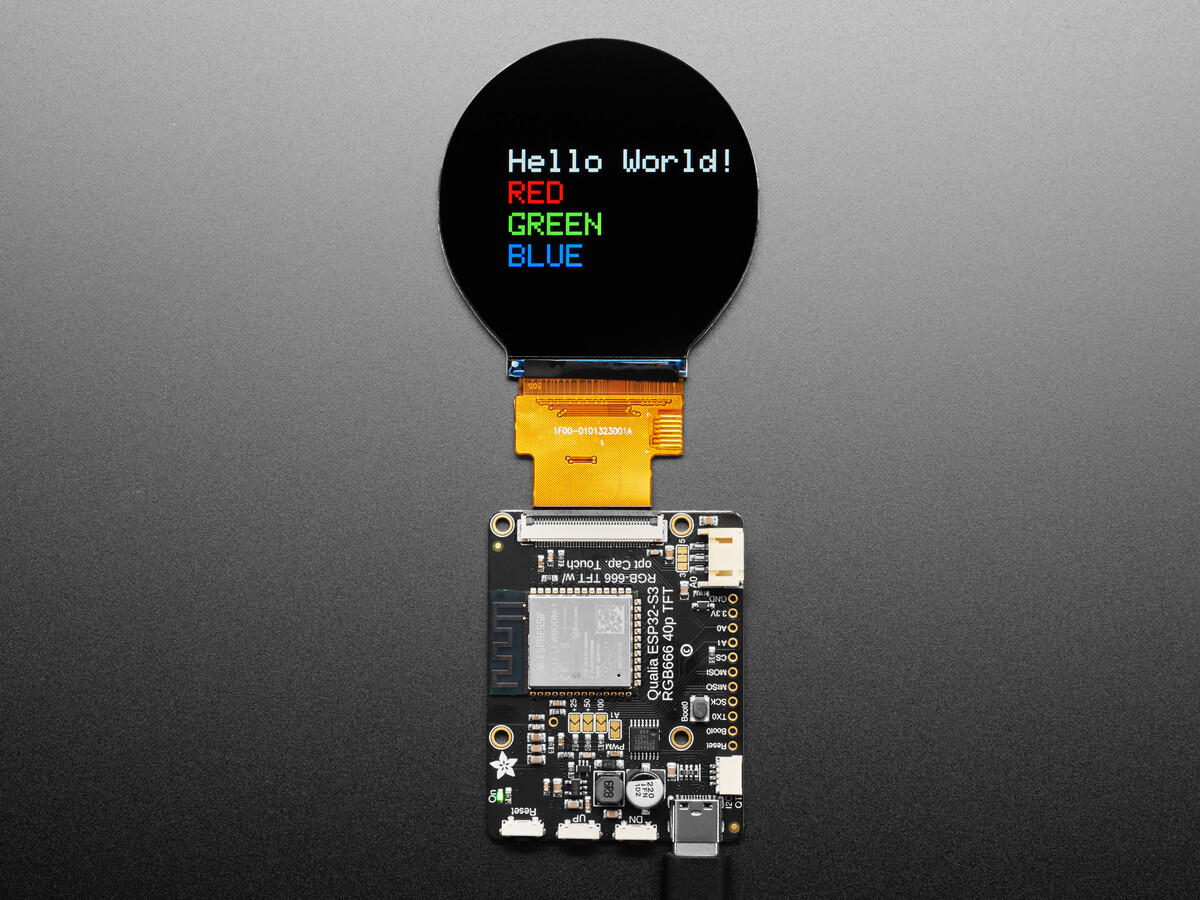

• 2,1″ 480×480 rund med kapacitivt touch
• 2,1″ 480×480 Rund, berøringsfrit
• 4″ 720×720 kvadrat med kapacitiv berøring
• 4″ 720×720 Rund, berøringsfrit
• 4,6″ 960×320 rektangulær stribe

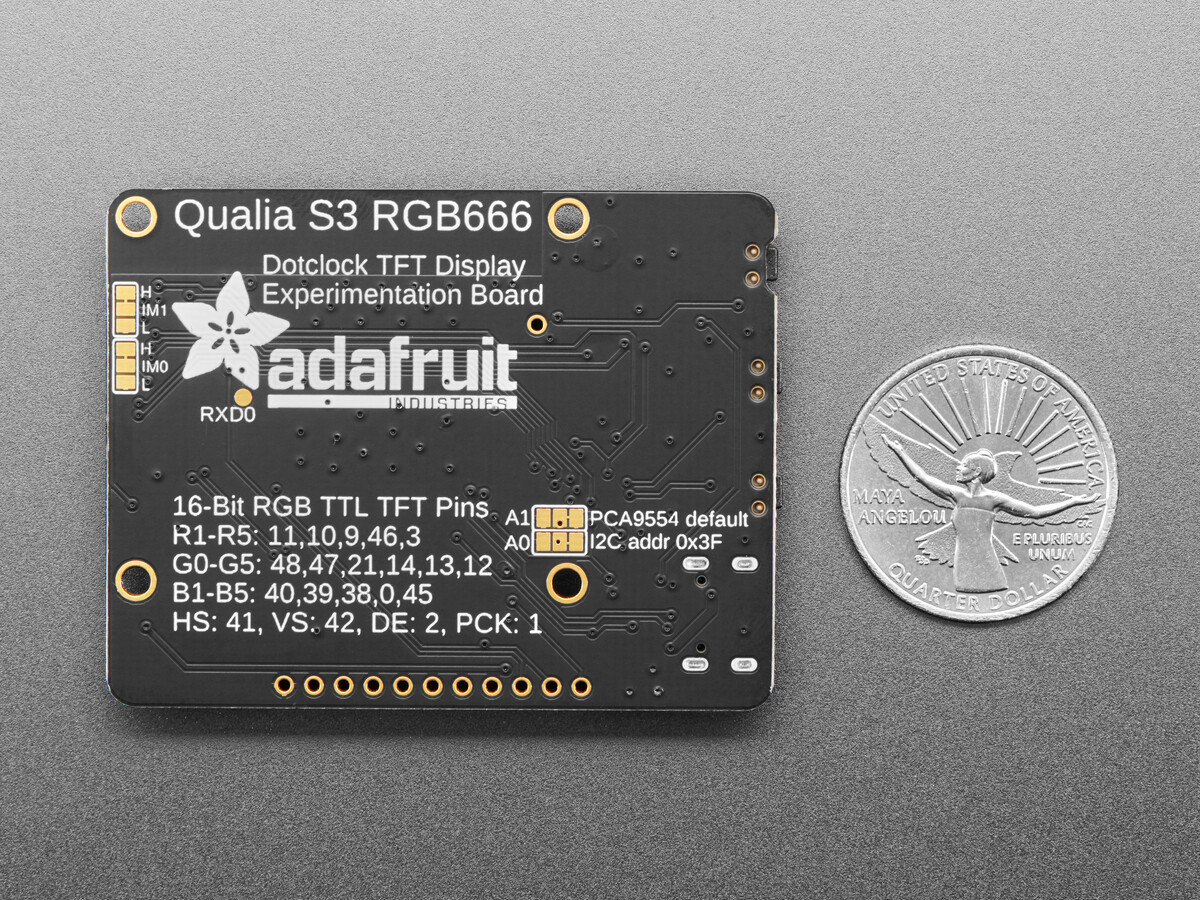

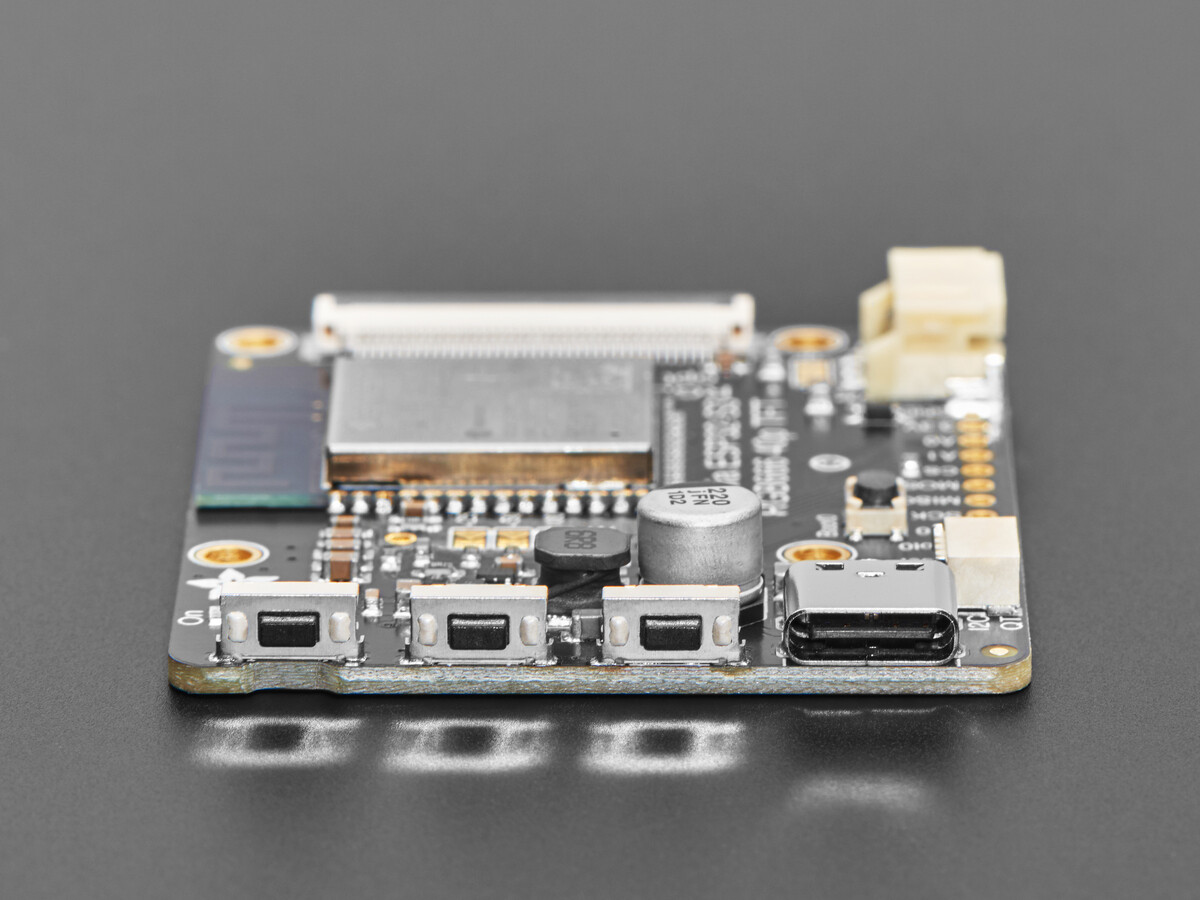

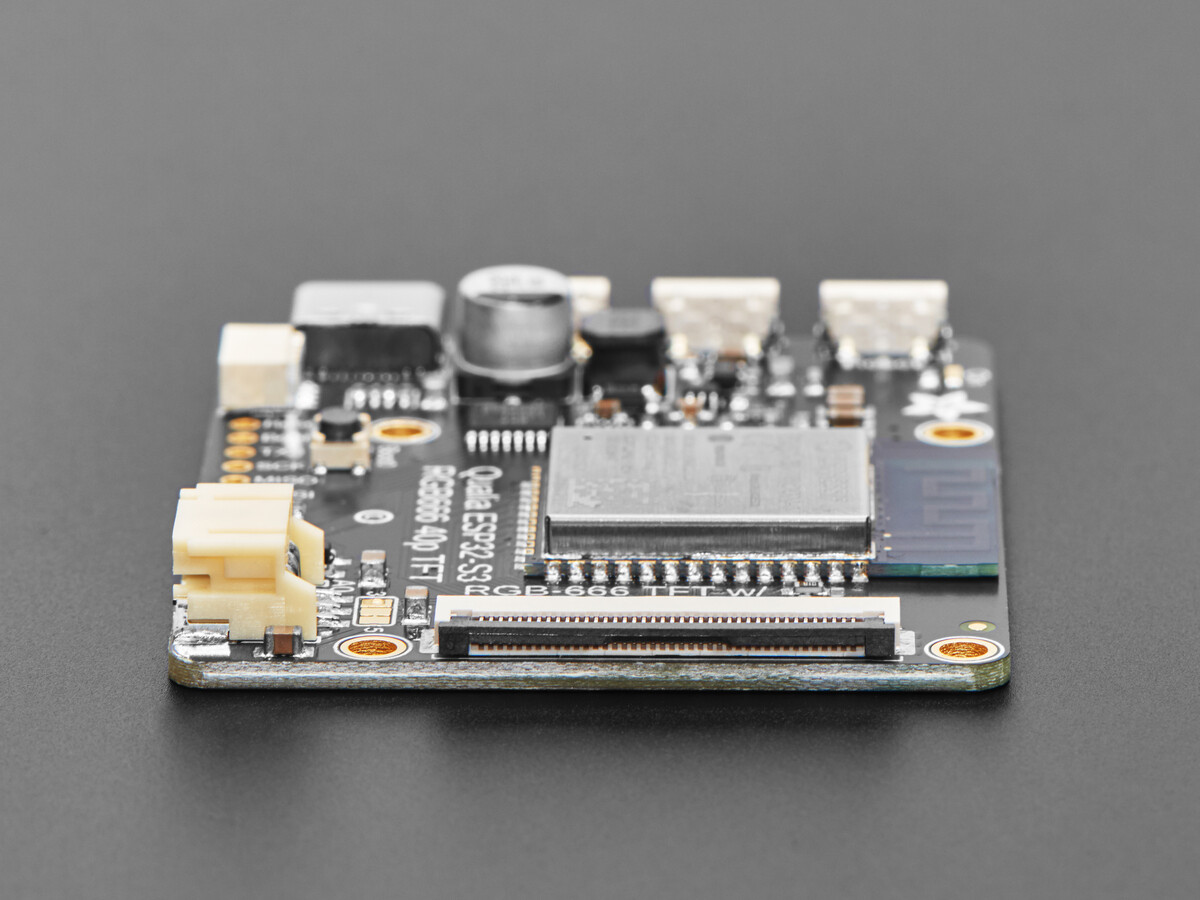

På Qualia-kortet har vi S3-moduler med 16 stifter, der er forbundet til TFT’en for 5-6-5 RGB-farver, plus HSync, VSync, Data Enable og Pixel Clock. Der er en konstantstrømkreds til baggrundsbelysningen med TPS61169, som kan generere en spænding på op til 30 V og kan konfigureres i trin på 25 mA fra 25 mA–200 mA (standard er 25 mA). Strømforsyning og programmering sker via en USB-C-port, der er forbundet til S3’s native USB-port. Der er også en Hardware-UART-TX-stift til rådighed til debugging.

Da hver GPIO bruges og næsten alle RGB-666-displays skal initialiseres via SPI, har vi placeret en PCA9554 I/O-expander på den delte I2C-bus. Arduino eller CircuitPython kan instrueres om at bruge expanderen til at nulstille og initialisere det eksisterende display efter behov. De resterende ekspanderede stifter er forbundet med to vinkelrette knapper og displayets baggrundsbelysning.

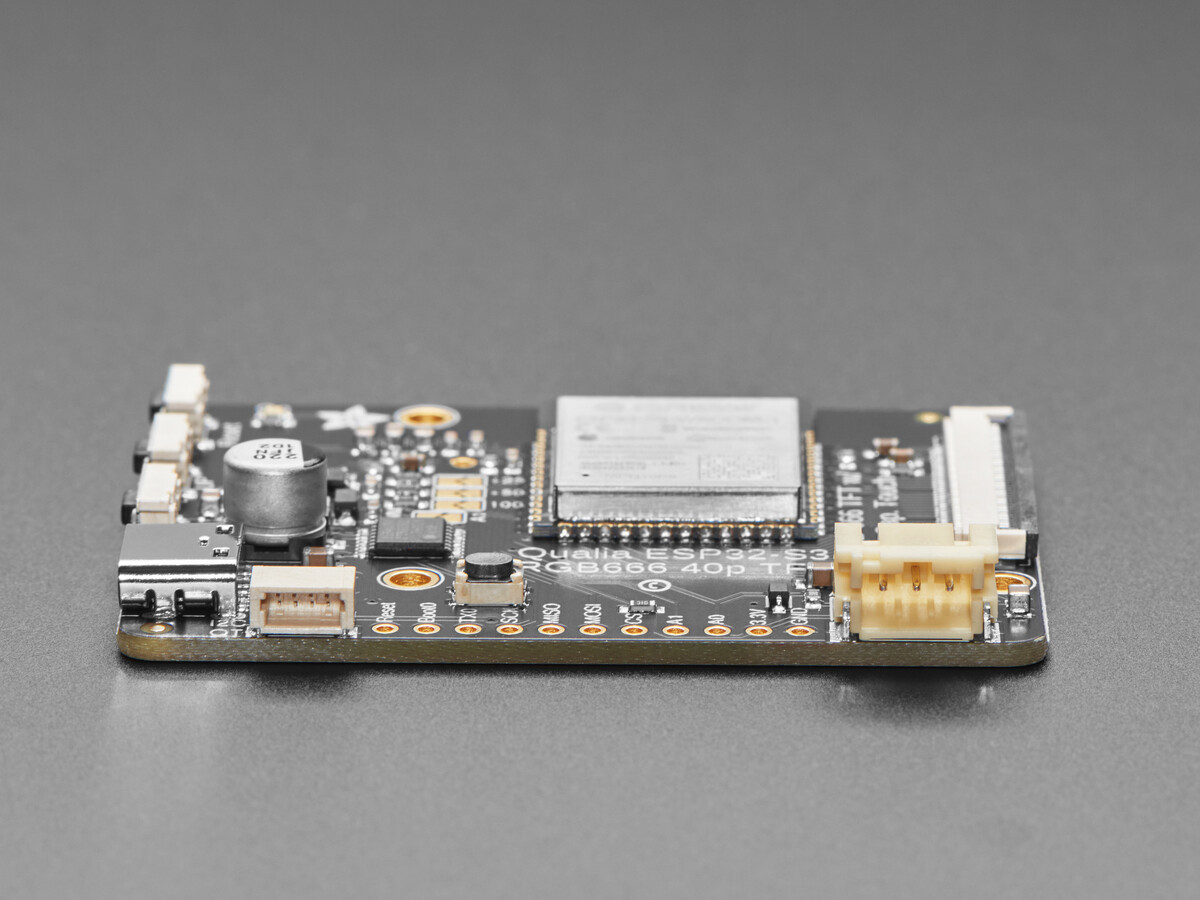

Med denne udvidelse har vi en komplet 4-pin SPI-port og to yderligere analoge GPIO-pins – nok til at forbinde et MMC i 1-tråds SDIO-tilstand sammen med en I2S-forstærker og oprette en A/V-afspilningsdemo. Måske kan vi endda spise is, mens vi ser på kattevideoer! Der er også den fælles I2C-port. Vi tilbyder en Stemma QT/Qwiic-port til nemt at tilføje enhver sensor eller enhed.
