Adafruit NeoPixel Ring med 24x 5050 RGB LED og integrerede drivere 1586

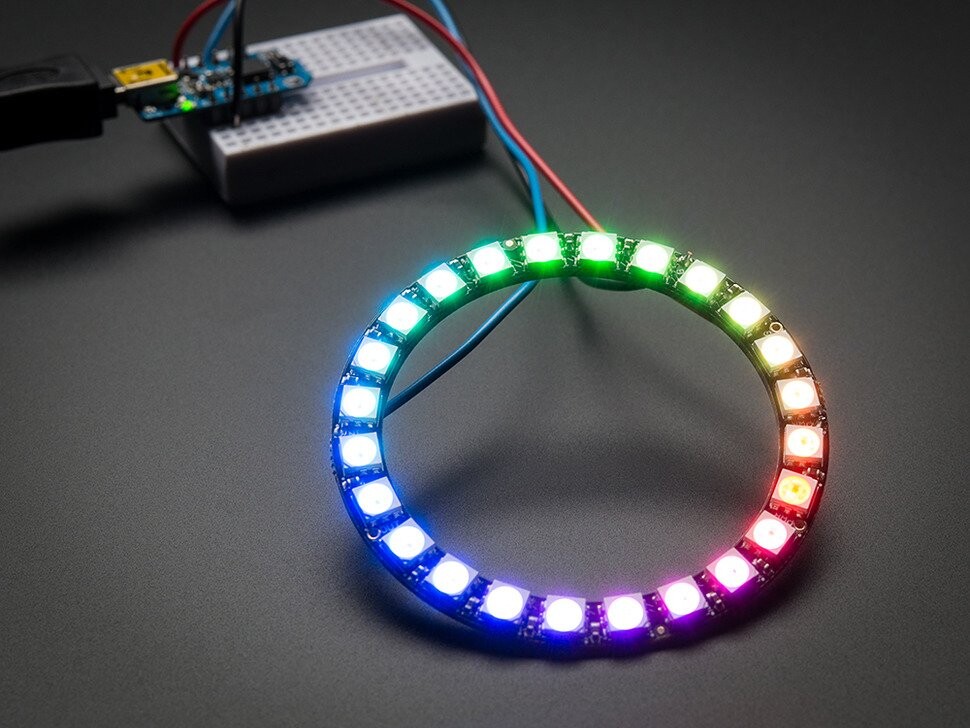

24 ultralette, intelligente NeoPixel LED Placer de LED’er i en cirkel med en ydre diameter på 66 mm. Ringene er “forbindelige” – forbind udgangspinnet på én med indgangspinnet på den næste. Brug kun ét mikrocontroller-pin til at styre så mange som muligt, der er forbundet! Hver LED er adressérbar, da driverchippet sidder i selve LED’en. Den har en konstantstrømsforsyning på ~18 mA, hvilket sikrer, at farven forbliver meget stabil, selv ved varierende spænding. Der kræves ingen eksterne modstande, hvilket gør designet elegant. Forsyn det hele med 5 VDC og så er det klar til brug.

Es gibt ein enkeltdatavej med et meget tidsfølsomt protokol. Da protokollen er meget følsom over for tid, kræves der en realtidsmikrocontroller som AVR, Arduino, PIC, mbed osv. Den kan ikke bruges med en Linux-baseret mikrocomputer eller fortolket mikrocontroller som Netduino eller Basic Stamp. Vores fantastisk skrevne Neopixel-bibliotek til Arduino understøtter disse pixels! Da det kræver en manuel justering, er det kun egnet til AVR-kerner, men andre har muligvis portet denne chip-driverkode, så søg venligst rundt på nettet. Der kræves en 8-MHz processor eller hurtigere.

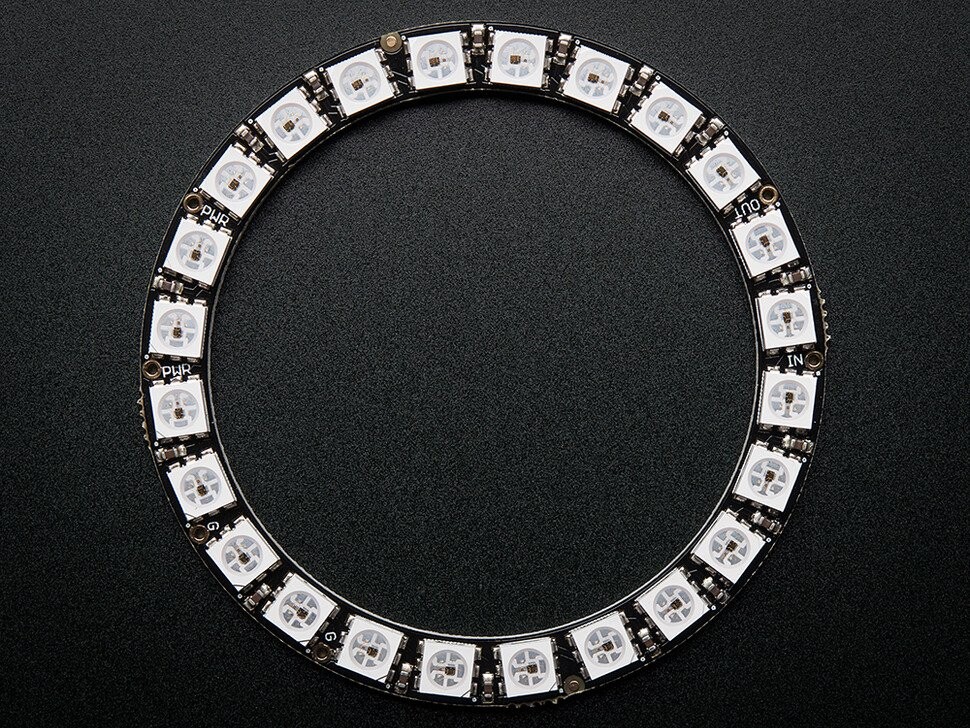

Leveres som en enkelt ring med 24 individuelt adressierbare RGB-LED’er, der er sammensat og testet.

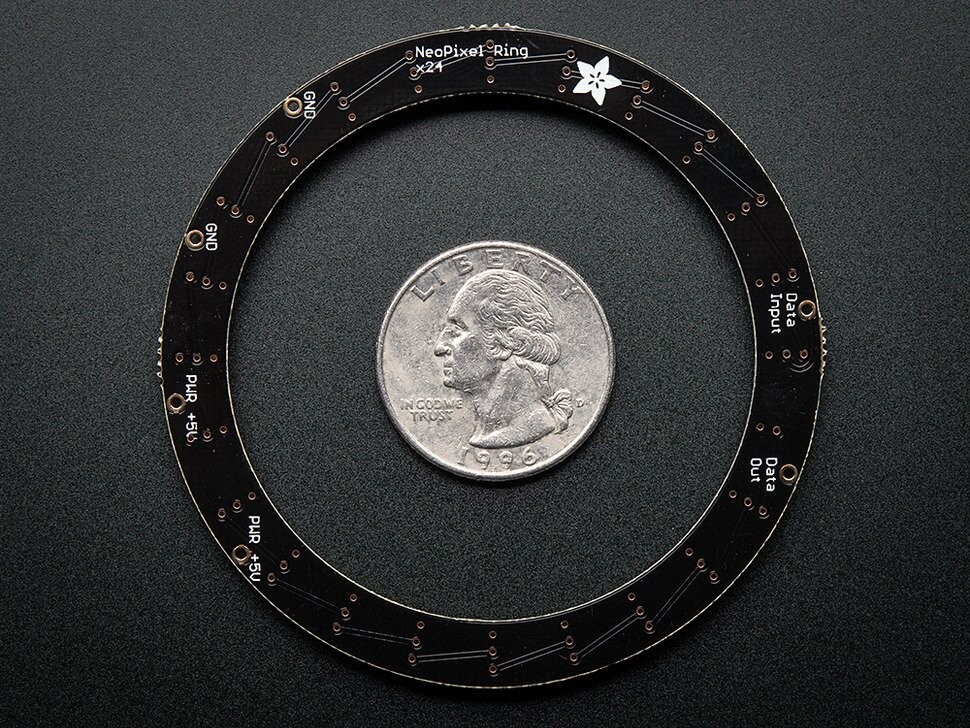

Mål

• Ydre diameter: 65,5 mm / 2,6 Zoll
• Indvendig diameter: 52,3 mm / 2,1 Zoll
• Tykkelse: 3,2 mm / 0,123″
• Vægt: 6,5 g
• Kan leveres med WS2812B- eller SK6812-baserede LED’er. De har samme lysstyrke, farve og samme protokol.

Revisionshistorik

• Fra 22. august 2023 – vi har opdateret denne printplade med Adafruit Pinguin for at skabe et flot og letlæseligt silketryk – du kan få den nye printplade eller den ældre version med vektorskrifter – begge er identiske, bortset fra det flotte silketryk.

Downloads

• WikiHersteller-Wiki
