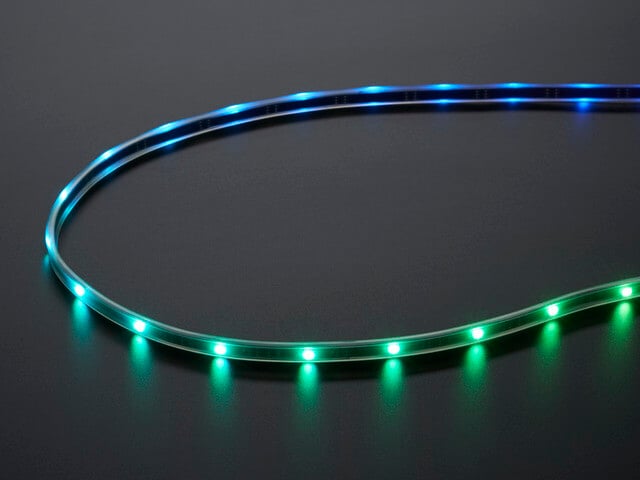

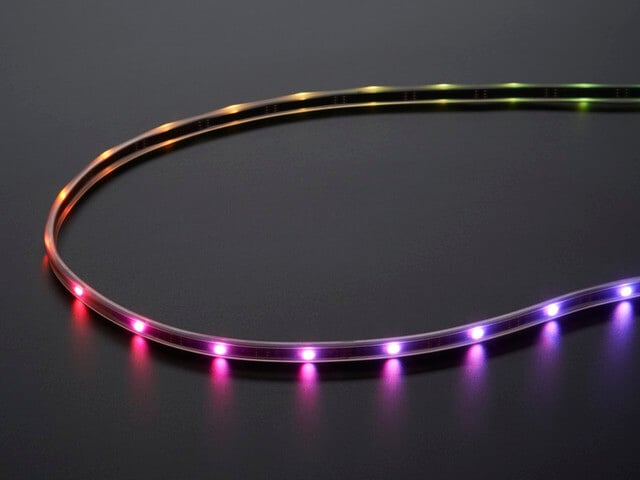

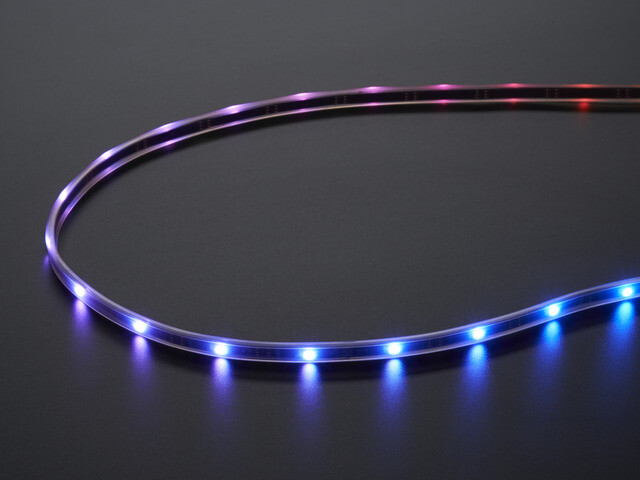

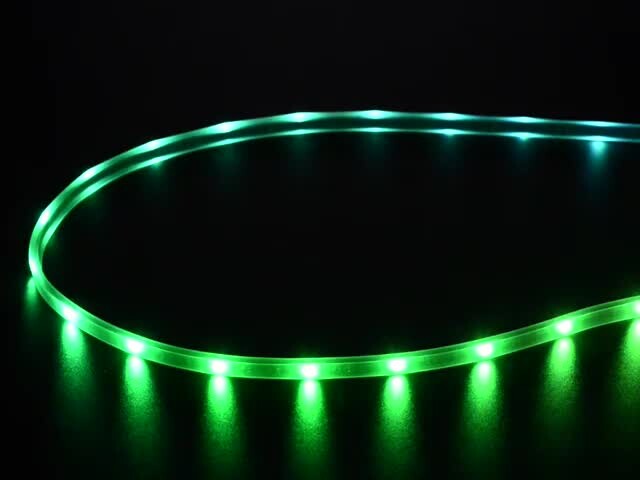

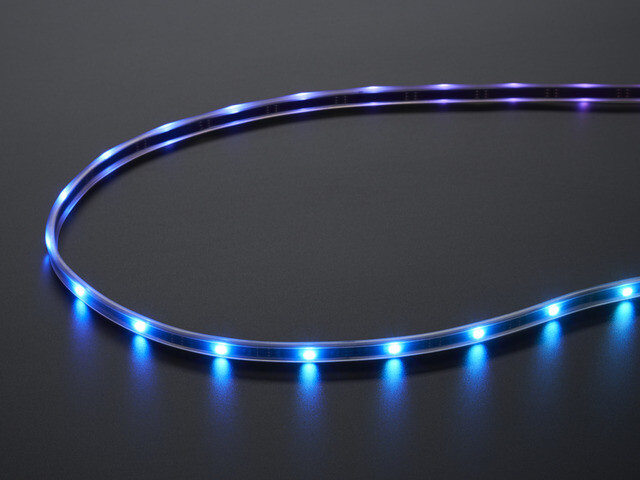

Adafruit Mini Skinny NeoPixel Digital RGB LED Strip 5m Sort 30LED/m 2954

Disse NeoPixel-stribe har 30 digital adressérbare Mini-LED’er pr. meter og er kun 7,5 mm bred, 5 mm, når du fjerner strippen fra kabinettet. Dette er strippen med sort fleksibel printpladeer er identisk med det hvide med 30 LED/meter, bortset fra at den har en anden farve på flex-strippet.

Der er et par ting, du bør være opmærksom på:

• Disse LED’er forbruger maksimal omkring 9,5 Watt (~2 Ampere ved 5 V) pr. meter. Ved maksimal belastning antages det, at alle LED’er lyser fuldt ud i hvidt. Normalt er den faktiske strøm for farverige designs omkring 1/3 til 1/2 af den maksimale strøm. Et godt netværk som vores 5V 2A eller 10A netværk er nøglen!
• For at opnå en høj tæthed er controller-chippen placeret i LED’en, hvilket er cool, men også betyder, at chippen kun bruger én pin til input og én pin til output. Det anvendte protokol er meget, meget tidsspecifikt og kan kun styres af mikrocontrollere med en gentagelig tidsnøjagtighed på 100 ns. Vi har eksempelkode til brug med Arduino Uno/Mega-mikrocontroller ved 8 MHz og 16 MHz, og med lidt arbejde kan du bruge det med Raspberry Pi eller Beagle Bone Black, men det fungerer ikke med Basic Stamp, NETduino eller andre fortolknings-/virtuelle maskinmikroprocessorer eller enhver processor, der er langsommere end 8 MHz. Se vores digitale LED-strip DotStar, som har en SPI-lignende input/output og nemt kan bruges med Pi, NETduino og andre processorer.
• Da pixels styres af et Arduino, skal hele strippen lagres i hukommelsen, og vi har bemærket, at ved mange Arduino UNO-projekter er der kun omkring 1500 byte RAM tilgængelige efter inklusion af alle ekstra funktioner – hvilket er nok til omkring 500 pixels. Hvis du vil styre hele strippen og også inkludere andre biblioteker, skal du muligvis bruge en Mega.

Der er 30 RGB-LEDs pr. meter, og du kan styre hver LED individuelt! Ja, det er korrekt, det er den digital adressérbare type LED-strips. Du kan indstille farven på de røde, grønne og blå komponenter i hver LED med 8-bit PWM-præcision (dvs. 24-bit farve pr. pixel). LED’erne styres af skiftere, der er forbundet langs strippen, så du kan forkorte eller forlænge strippen. Kun én digital udgangspin er nødvendig for at sende data. PWM er integreret i hver LED-chip. Så snart du har indstillet farven, kan du stoppe med at kommunikere med strippen, og den vil fortsat styre alle LED’erne via PWM.

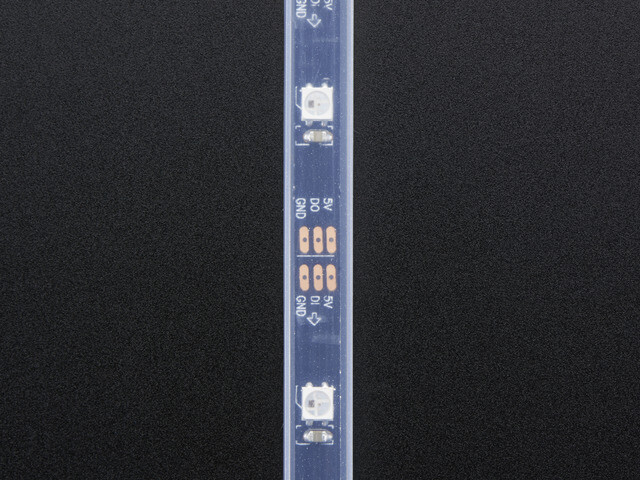

Stribben består af fleksibel PCB-material og leveres med en vandtæt belægning. Du kan nemt klippe disse stribber med en skruetrækker, der er indgraveret i 1,27″/32,5 mm (hvert LED). Lødt de 0,1″ kobberpads og så er det kørt! Selvfølgelig kan du også forbinde stribbene sammen for at forlænge dem. Vær dog opmærksom på, hvor meget strøm du har brug for! Vi har et 5V/2A-netværk, der kan nå 1 meter, og et 5V/10A-netværk, der kan nå op til 10 meter (afhængigt af anvendelsen). Du skal bruge en 5V DC-strømforsyning til at forsyne disse stribbene med strøm. Brug ikke et højere netværk end 6V, da du ellers kan ødelægge hele stribben.

Disse leveres i 5-meters ruller med en 2- eller 3-polig JST-SM stik i enderne og separate strøm-/jordkabler. Disse remser sælges som meterprøver! Hvis du køber 5 meter, får du fulde ruller med to forbindelser. Hvis du køber mindre end 5 m, får du en enkelt remse, men det er et stykke, der er skåret fra en rulle, og der kan være eller ikke være et stik på den.

Für den Anschluss dieser Streifen empfehlen wir, en 2,1-mm DC-kontakter at bruge, så du kan tilslutte en af vores strømforsyninger. Du kan bruge et 2-Pin JST sæt til data- og jordstiftene for at lave en hurtig forbindelse.

Tekniske specifikationer:

• 7,5 mm (0,3″) bred, 4 mm (0,16″) tyk med monteret kabinet, 16 mm (0,63″) lang pr. segment
• 30 LED pr meter
• Afmonterbart, vejrbestandigt IP65-hus
• Maksimalt strømforbrug på 5 V ved 60 mA pr. 1,3-tommers stregsegment (alle LED’er med fuld lysstyrke)
• 5 VDC strømbehov (ikke overstige 6 VDC) – ingen polaritetsbeskyttelse
• 1 integreret RGB-LED pr segment, individuelt styret
• LED-bølgelængder: 630 nm/530 nm/475 nm
• Tilslutning: 2-polet JST SM
