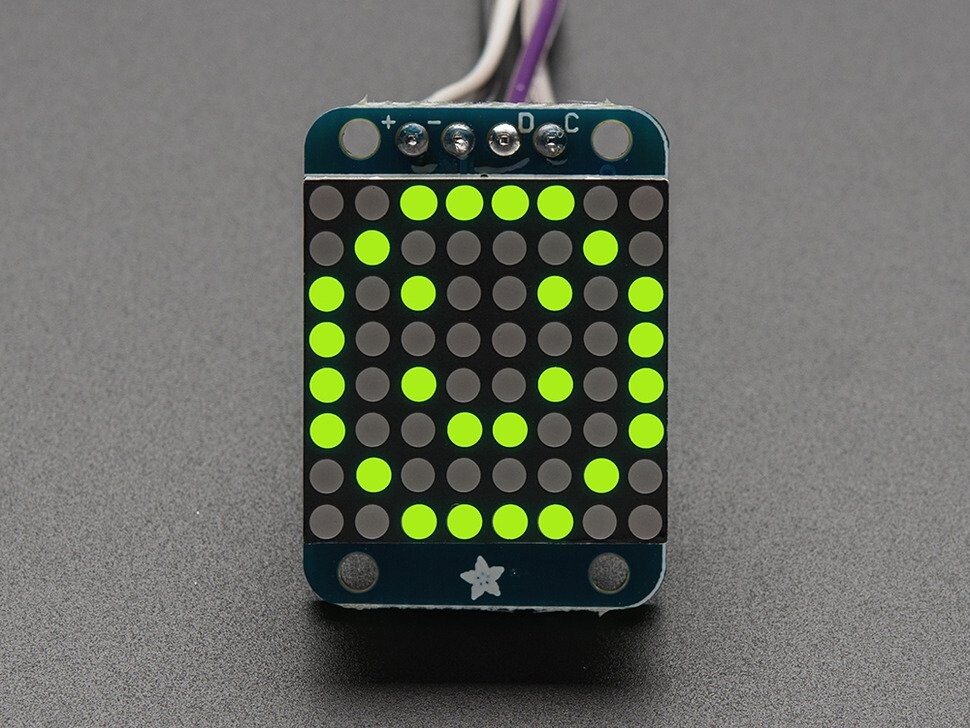

Adafruit Mini 0.8inch 8×8 LED Matrix med I2C Backpack Gul-Grøn 872

En sjov måde at lave en lille skærm på er ved at bruge 8×8-matrix eller 4-stellig 7-segmentsdisplay. Sådanne matricer er “gemultipelte” – for at styre 64 LED’er har du derfor brug for 16 stik. Det er mange stik, og der findes driverchips som MAX7219, der kan styre en matrix for dig, men der kræver meget kabeling og optager meget plads. Her hos Adafruit forstår vi dine problemer! Ville det ikke være fantastisk, hvis du kunne styre en matrix uden at skulle lave så meget kabeling? Så er disse søde LED-matrix-backpacks lige noget for dig. Vi har dem i to varianter – en mini 8×8 og en 4-cifret 0,56 tommer 7-segment.

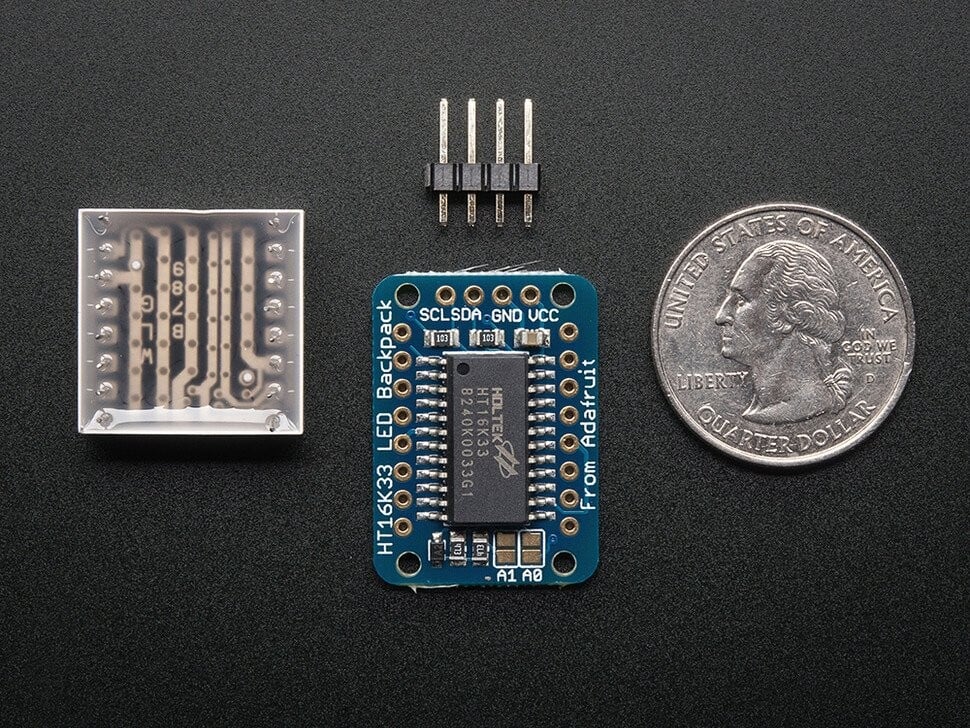

Matrixerne bruger en driverchip, der udfører hele arbejdet for dig: Den har et indbygget ur, så den kan multiplexere displayet. De bruger konstantstrømsdrivere til ultra-lyse, konsistente farver, 1/16-trins dæmpning af displayet, alt via en simpel I2C-interface. Backpacks leveres med adressevalg-jumper, så du kan forbinde op til fire Mini-8×8 eller otte 7-segment displays (eller en kombination af fire Mini-8×8 og fire 7-segment displays osv.) på én enkelt I2C-bus.

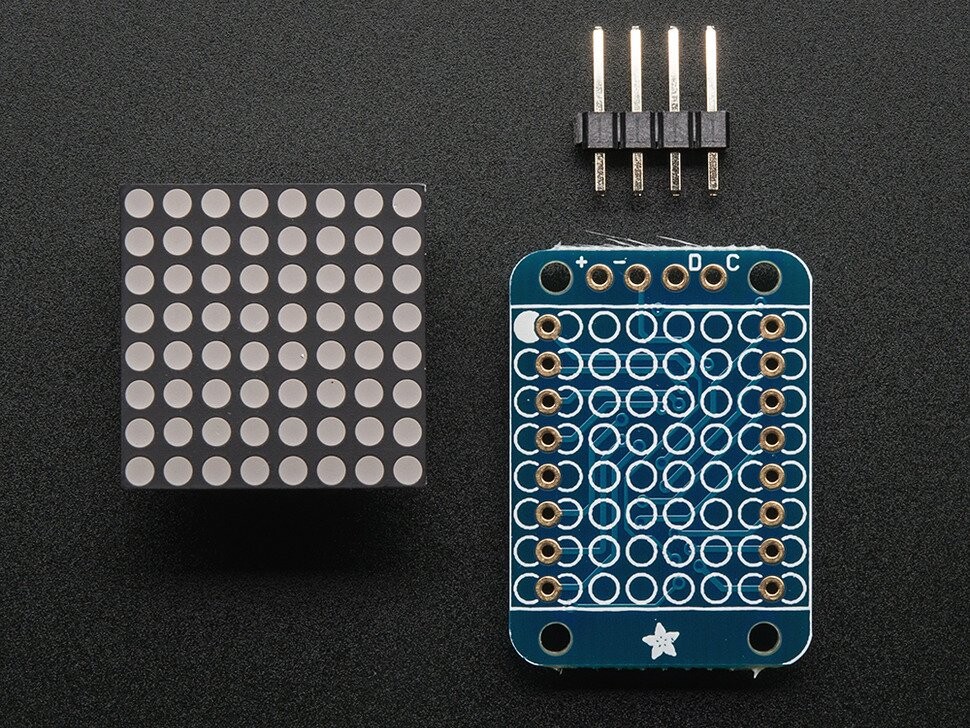

Produktkittet indeholder:

• En fuldt testet og monteret LED-rygsæk
• Ekstra lysstærk 8×8-matrix i Gul-Grøn
• 4-Pin-Header

Kræver lidt lodning for at fastgøre matrixen på backpakken, men det er meget nemt og tager kun omkring 5 minutter.

Denne chip/kort bruger I2C 7-bit adresse mellem 0x70-0x73, som kan vælges med jumper.

Rygsækdimensioner:

• 20 mm x 28 mm x 4 mm
• Fæstningshuller: 12 mm x 22 mm
