Adafruit LSM303AGR Accelerometer Magnetometer – STEMMA QT Qwiic 4413

BESKRIVELSE

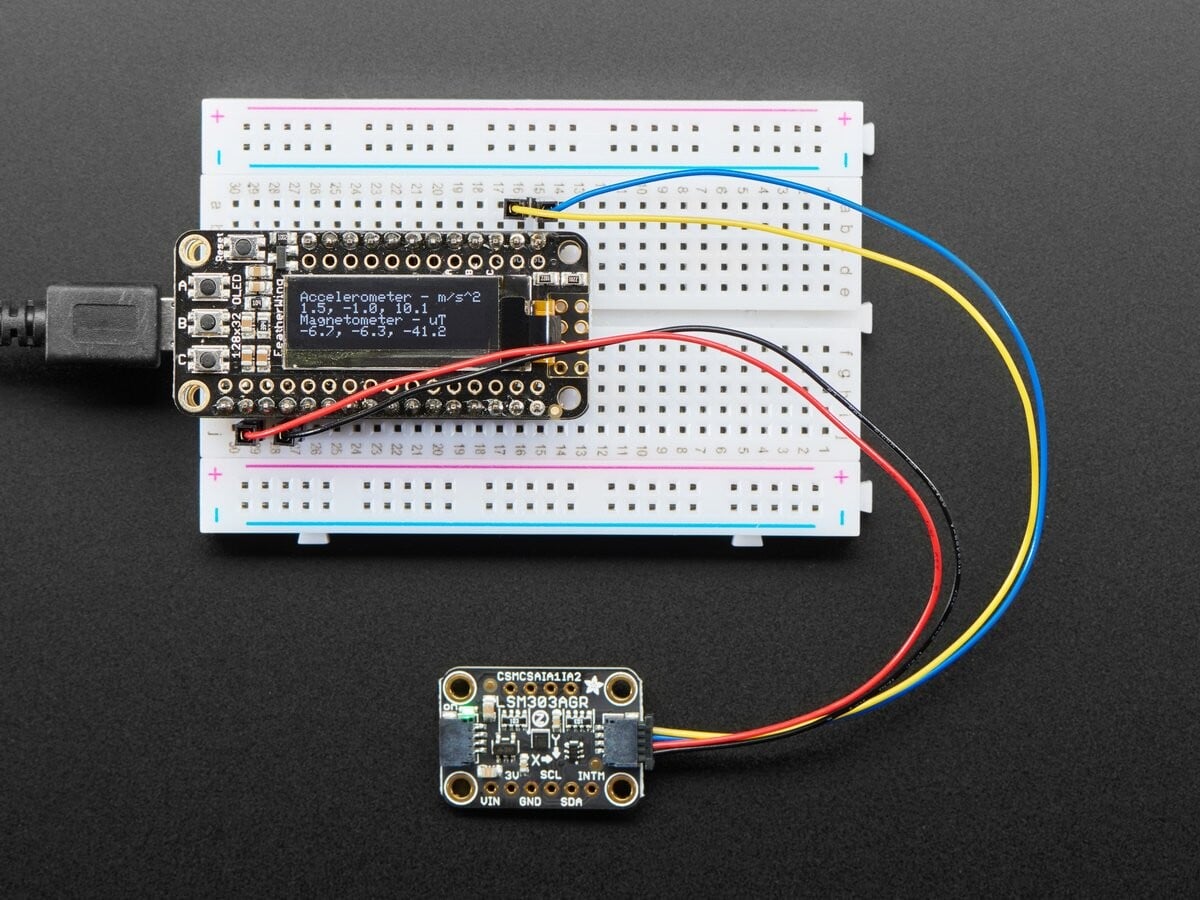

Vi har bygget dette op på den nyeste version af den populære LSM303-sensor, nemlig LSM303AGR. Denne kompakte sensor bruger I2C til kommunikation og er meget let at bruge. Bare download vores bibliotek, forbind SCL-pinnen med din I2C-clock-pin og SDA-pinnen med din I2C-data-pin, og upload vores testprogram for at læse data om acceleration og magnetfelt.

For at gøre livet nemmere for dig, så du kan fokusere på dit vigtige arbejde, har vi sat LSM303AGR sammen med et støttekredsløb på en breakout-plade, så du kan bruge dette lille vidunder med 3,3V (Raspberry Pi/Himbeerp) eller 5V (Arduino/Metro328) logikniveauer. Da det understøtter I2C, kan du simpelthen tilslutte det med to ledninger (plus strøm og jord!) i addition. Vi har endda SparkFun qwiic-kompatible STEMMA QT Integrerede I2C-busforbindelser, så at Du behøver ikke engang at lodde! Bare forbind dit foretrukne mikrocontroller og du kan bruge vores CircuitPython/Python- eller Arduino-drivere til nemt at kommunikere med LSM303 og få kompasmålinger så hurtigt som muligt.

Det er fuldt samlet og testet. Leveres med en standard 0,1″ header, hvis du ønsker at bruge det med et breadboard eller perfboard. Fire 2,5 mm (0,1″) monteringshuller for nem montering.

TEKNISKE DATA

Denne chip/kort bruger I2C 7-bit adresser 0x19 & 0x1E

• Magnetisk dynamisk område ±50 Gauss
• 1,5 mGauss magnetisk følsomhed
• Accelerationsmålere: ±2/±4/±8/±16 g
• Beschleunigungssensor følsomhed kun 1mg

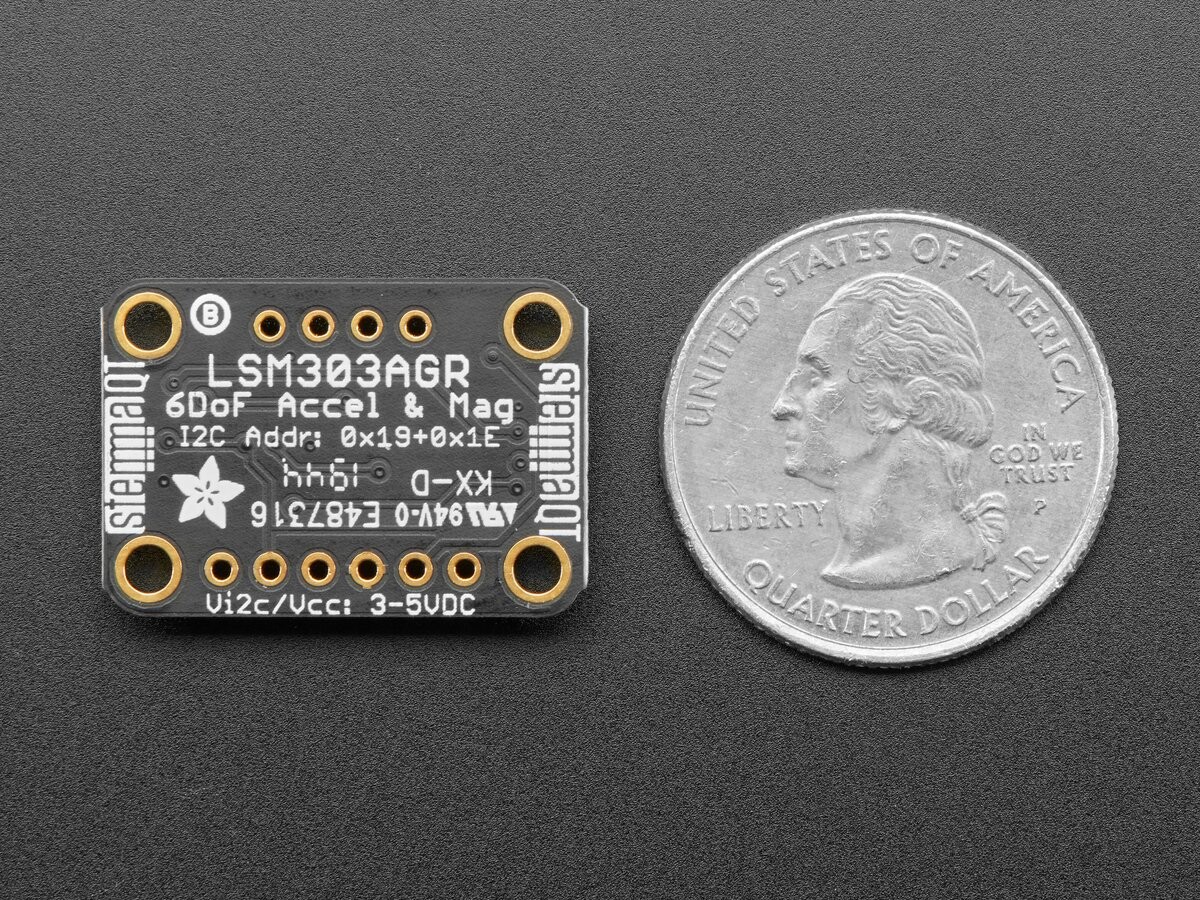

Produktmål: 25,4 mm x 17,7 mm x 4,6 mm / 1,0″ x 0,7″ x 0,2″

Produktvægt: 1,7 g / 0,1 oz
