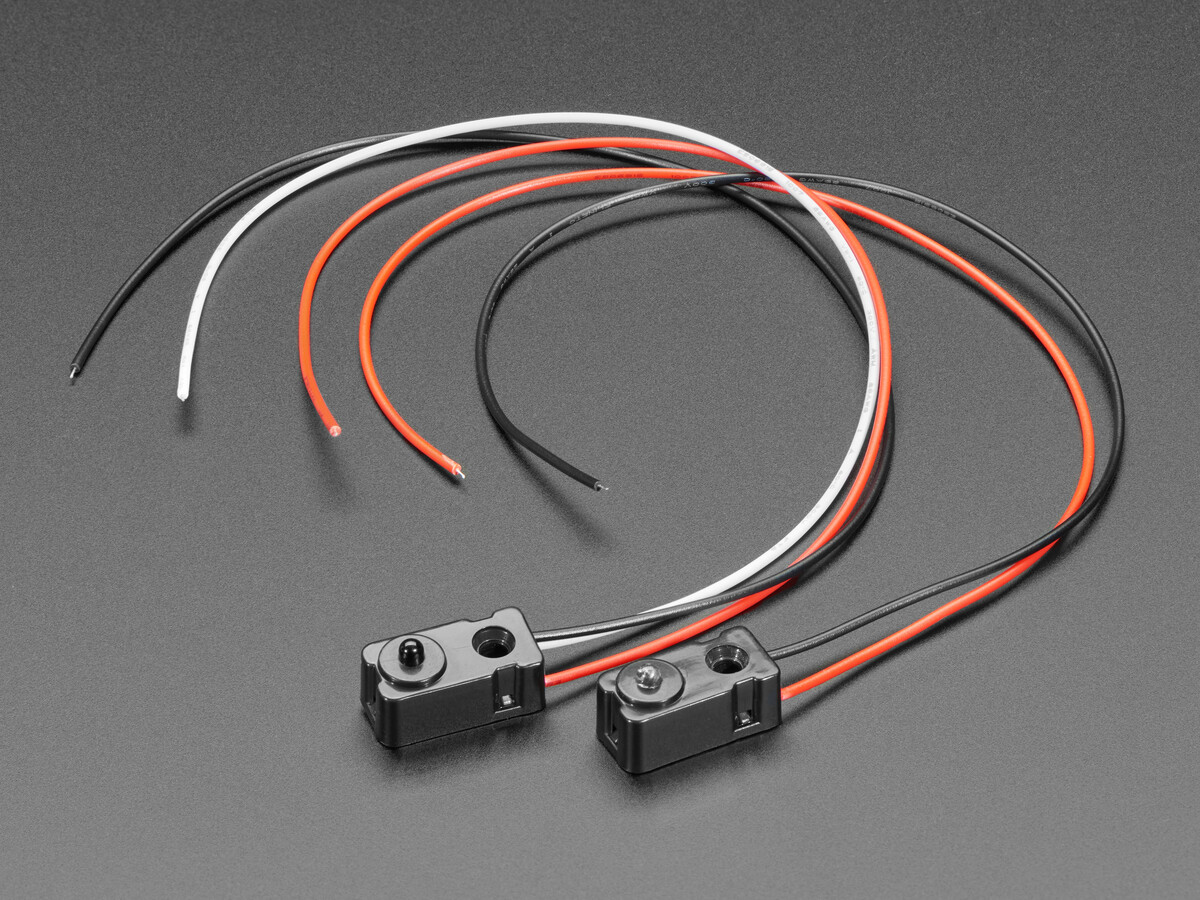

Adafruit IR Break Beam-sensorer med Premium Wire Header Ends 3mm LEDs 2167

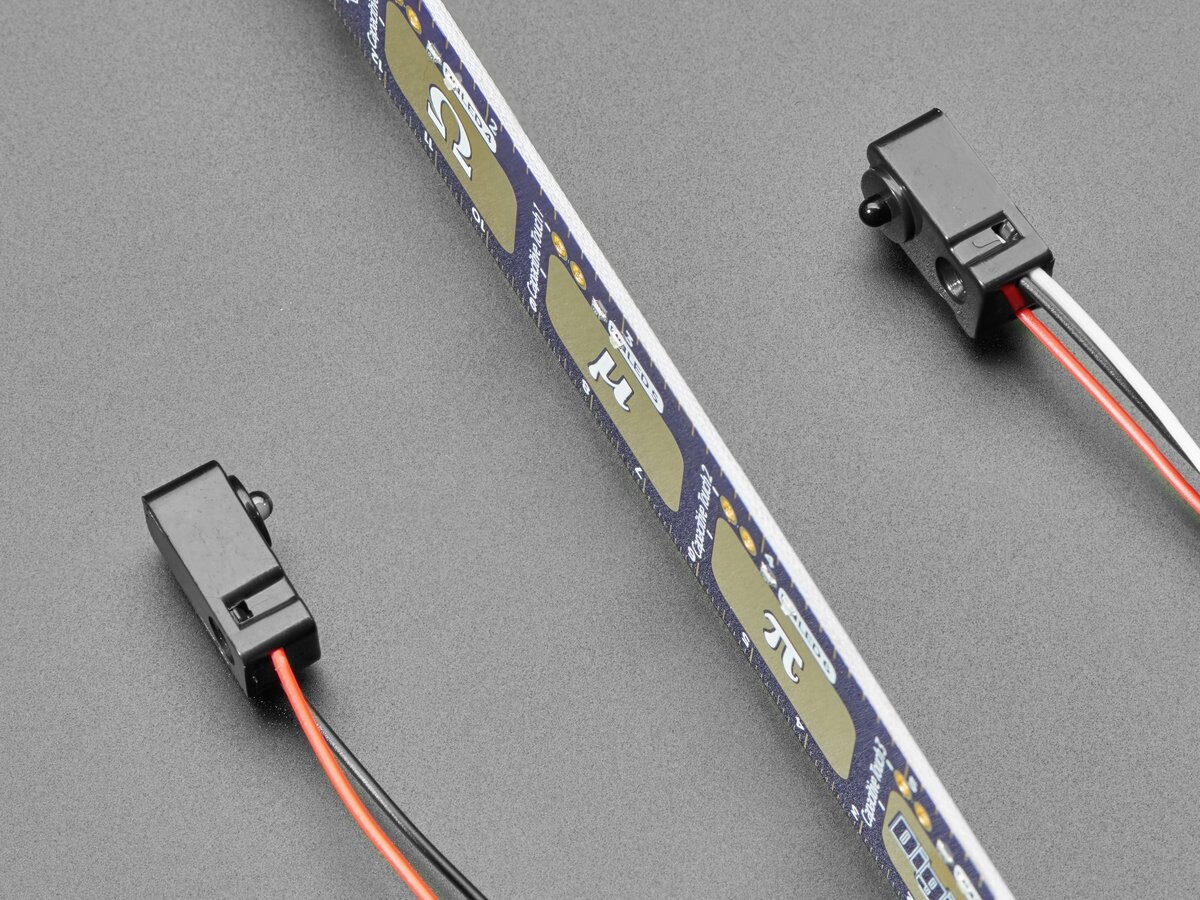

Infrarød (Infrarød)Strejlængdesensorer Find en simpel måde at detektere bevægelse på. De fungerer ved at have en udsende side, der sender en stråle af usynligt infrarødt lys, og derefter en modtager på den anden side, der er følsom over for samme lys. Hvis noget kommer imellem dem, og det ikke er gennemsigtigt for IR-lys, vil “strålen blive afbrudt”, og modtageren vil informere dig om dette.

Sammenlignet med bevægelsessensorer er Breakbeams hurtigere og giver mulighed for bedre kontrol over, hvor du ønsker at registrere bevægelse. Sammenlignet med sonarmoduler er de billigere. Du skal dog bruge både en sender og en modtager på modsatte sider af det område, du ønsker at overvåge.

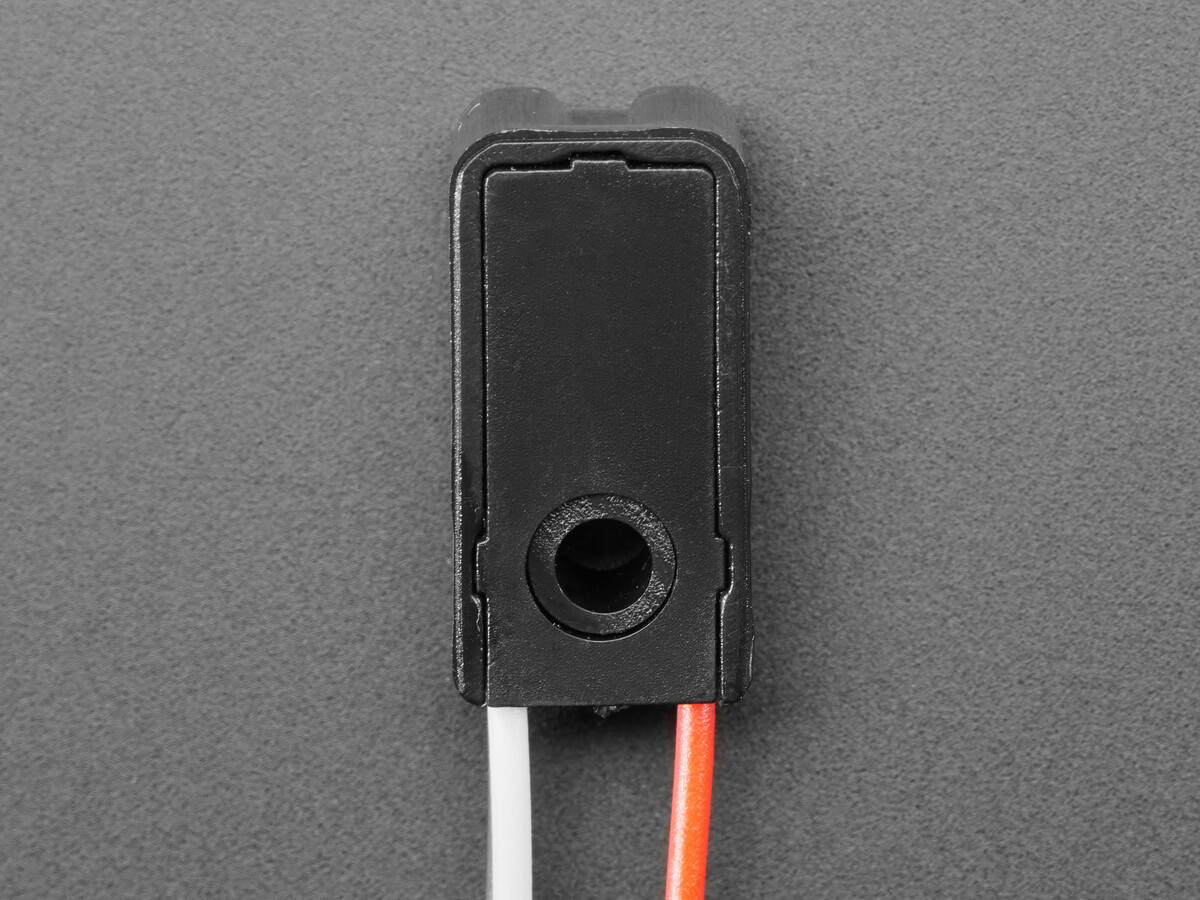

Dette er 3-mm-IR-version . Det fungerer op til 25 cm / 10″. Du kan drive det med 3,3 V eller 5 V, men 5 V giver en bedre rækkevidde og anbefales af os. Modtageren har et Transistorudgang med åben kollektor Warum benötigt man einen Pull-Up-Widerstand, wenn man ein digitales Signal von einem Kabel lesen möchte? Die meisten Mikrocontroller können einen eingebauten Pull-Up-Widerstand aktivieren. Wenn Sie dies nicht tun, schalten Sie einen 10K-Widerstand zwischen dem weißen Kabel des Empfängers und dem roten Kabel ein. Wenn Sie ein Relais, eine LED oder etwas anderes steuern möchten, kann es bis zu 100 mA gegen Masse ziehen

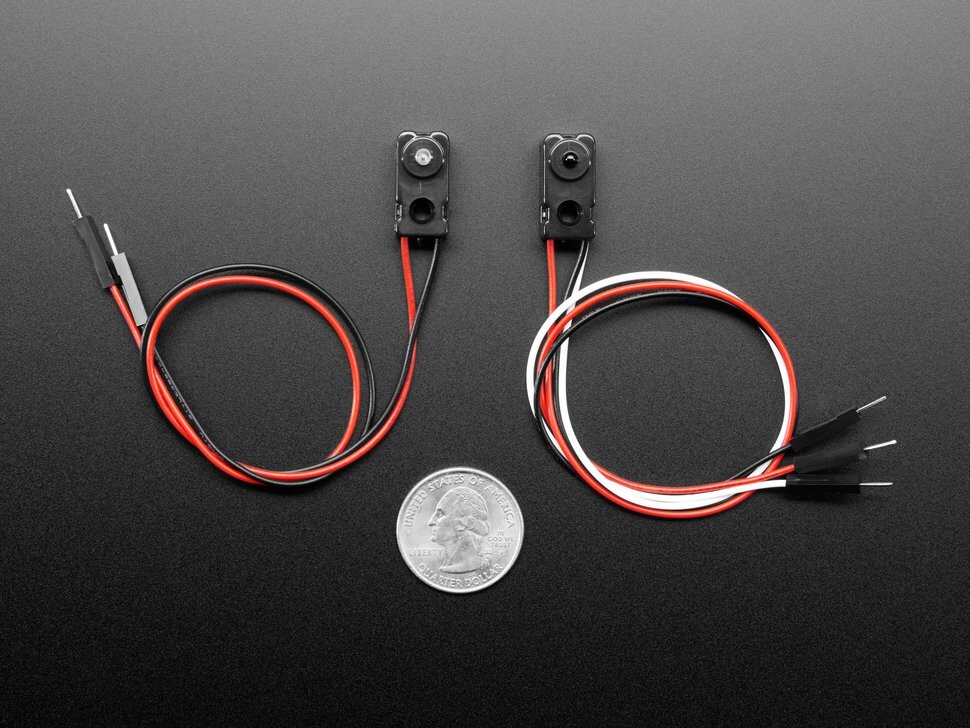

Ny! Vi har nu disse med premium-ledende ender, så de er nemme at bruge med breadboards. Har du ikke brug for enderne? Bare klip dem af!

Tekniske detaljer

Revisionshistorie: Fra 28. maj 2021 har vi nu med premium-kabelendeklemmer for nem montering.

• Teknisk datablad
• Afstandsopløsning: Ca. 25 cm / 10″
• Spenning: 3,3 – 5,5 VDC
• Strømforbrug: 10 mA ved 3,3 V, 20 mA ved 5 V
• Modtagelystrøm: 100 mA
• Afstand mellem sender/modtager-LED: 10°
• Reaktionstid: <2 ms
• Mål: 20 x 10 x 8 mm
• Kabellængde: 230 mm
