Adafruit Infrarød IR Remote Sender Modtager STEMMA JST 2mm 5939

Det superfølsomme Adafruit Infrarød IR-fjernbetjeningsmodtager med stor rækkevidde med to udvalgbare IR-modtagerchips.

Vi har fundet mange modtagersensorer med en frekvens på 38 kHz, som ville fungere godt på dette breakout-board – men da det gjaldt at vælge mellem et vertikalt eller et horisontelt, kunne vi simpelthen ikke beslutte os… så hvorfor ikke begge? Vi har placeret ét i enden og ét i midten, samt en skifter, som du kan bruge til at vælge, hvilket af de to sensorer du vil læse fra. Vi kan ikke bare forbinde dem sammen, fordi de “konkurrerer” med hinanden og giver et inkonsistent output – men hvis du er villig til at lodde to ledninger, er det muligt at aflæse dem hver især ved hjælp af de mærkede breakout-pads.

Brugen er enkel: Forsyn Platine med strøm ved at forbinde V+ og jord med 3~5 VDC, ret sensorerne til en 38-kHz fjernbetjening og tryk på nogle knapper. Den demodulerede IR-bølgeform sendes via signalpinnen til din mikrocontroller, som derefter skal dekode den. For at gøre brugen endnu mere simpel har vi en grøn “Power Good”-LED og en rød “Signal”-LED. Når IR-fjernbetjeningssignaler læses af de integrerede sensorer, vil den røde LED blinke for at informere dig om det.

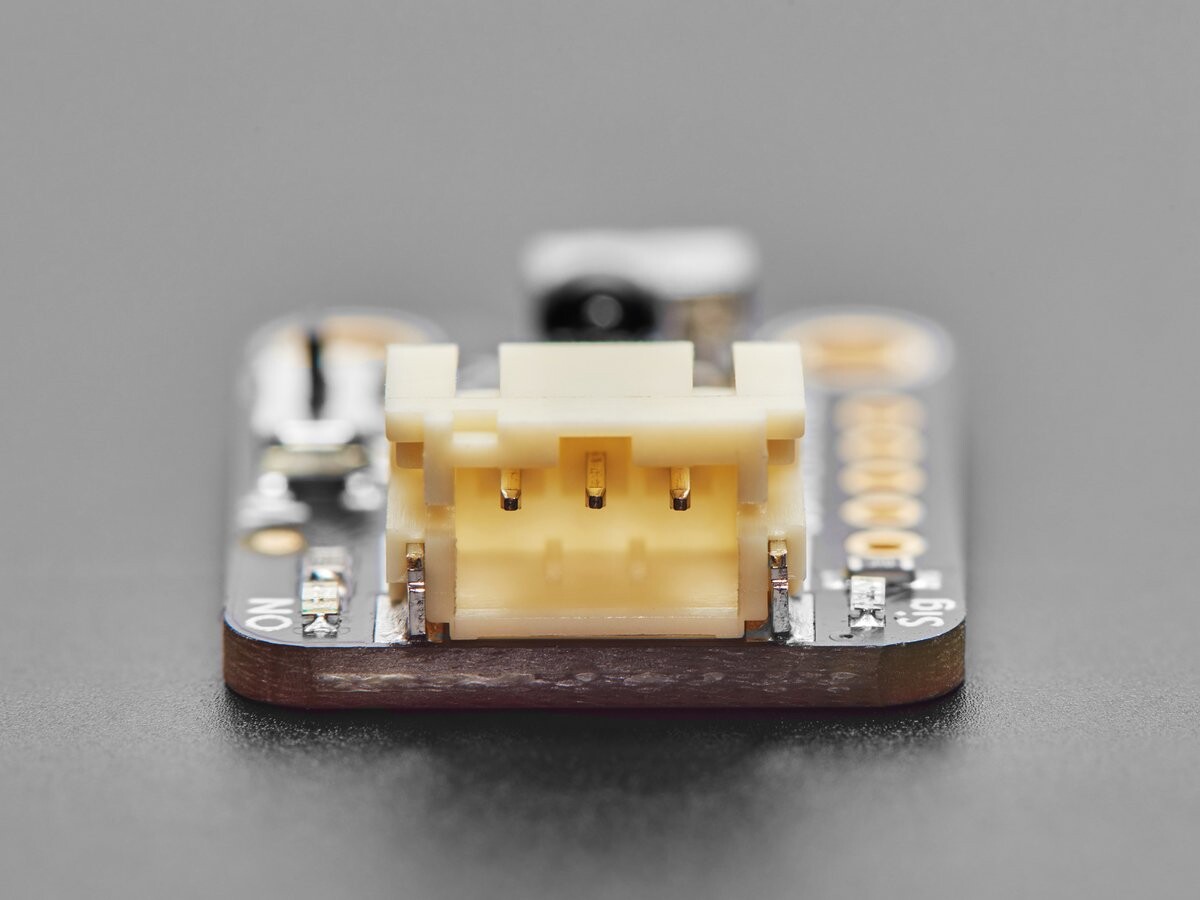

Denne printplade er velegnet til en række forskellige IR-fjernstyringsprojekter og kan nemt monteres i kabinetter og på enheder takket være monteringshuller og et kabel. Med et STEMMA JST PH-kabel med 2 mm rastermål og stiftkontakter eller krokodilleklæber i enden, kan du nemt forbinde denne printplade uden lodning.

Bemærk ven, at dette kort er specifikt designet til at modtage 38 kHz IR-fjernbetjeningssignaler – det fungerer ikke til nærhed/afstandssensorer eller andre frekvenser. Signalet skal læses af en mikrocontroller med impulslæsefunktioner. Du skal i bund og grund kun kontrollere, om den understøtter den almindelige IR-modtagerkonnektivitet og -dekodning. Nogle gange skal du bruge speciel kode eller pins.

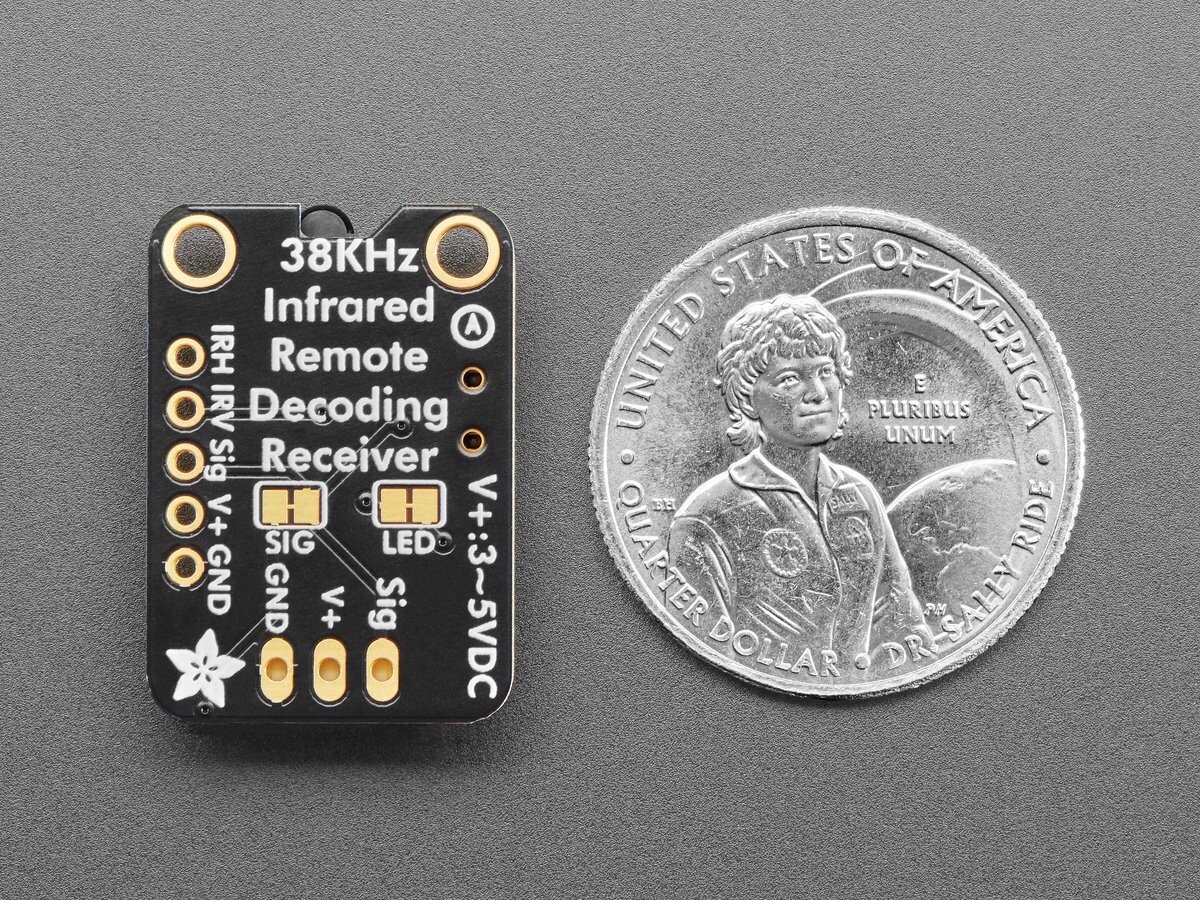

Hvert STEMMA-Board er et fuldt sammensat og testet printkort, men uden kabler. Der kræves ikke lodning for at bruge det, men du har brug for et 3-poligt STEMMA JST PH-kabel med 2 mm rastermål. Alternativt, hvis du ønsker at lodde, er der en afstand på 0,1 tommer til stiftlejer for strøm/jord/signal.

Tekniske detaljer

• Produktdimensioner: 25,3 mm x 17,7 mm x 7,1 mm / 1,0″ x 0,7″ x 0,3″
• Produktvægt: 2,1 g/0,1 oz
