Adafruit DRV8871 DC Motor Driver Breakout Board – 3.6A Max 3190

Adafruit DRV8871 Motorstyring Breakout-kortDieser Motorcontroller har mange fantastiske specifikationer, som gør ham nyttig til en lang række mekatronikere. Især den nemme strømbegrænsning med modstandsstyring og den automatiske PWM-understøttelse gør det super nemt at bruge med næsten enhver DC-børstemotor.

• 6,5 V til 45 V motoreffekt
• Logiske niveauer på IN-pins op til 5,5 V
• 565 mΩ Typisk RDS(on) (høj + lav)
• 3,6 A strømstærk
• Pulsbreddevariabel styring
• Strømbegrænsning/strømstyring uden indbygget målemodstand
• Lavspændingsbeskyttelse
• Overstrømsbeskyttelse
• Termisk afbrydning

Det er super nemt at bruge. Tilslut din motor til OUT-terminalerne. Forsyningen af printpladen med 6,5–45 VDC via VMotor og juster H-broens indgang IN1 og IN2 De kan endda styre med PWM, og driverchippet vil klare resten.

Du kan indstille strømbegrænsningen med en ekstern modstand Rlim Deaktivere. Vi monterer standardmæssigt en 30K-modstand for at begrænse strømmen til ca. 2A, men du kan fjerne denne modstand og/eller montere en modstand ovenpå for at ændre modstanden og begrænsningen.

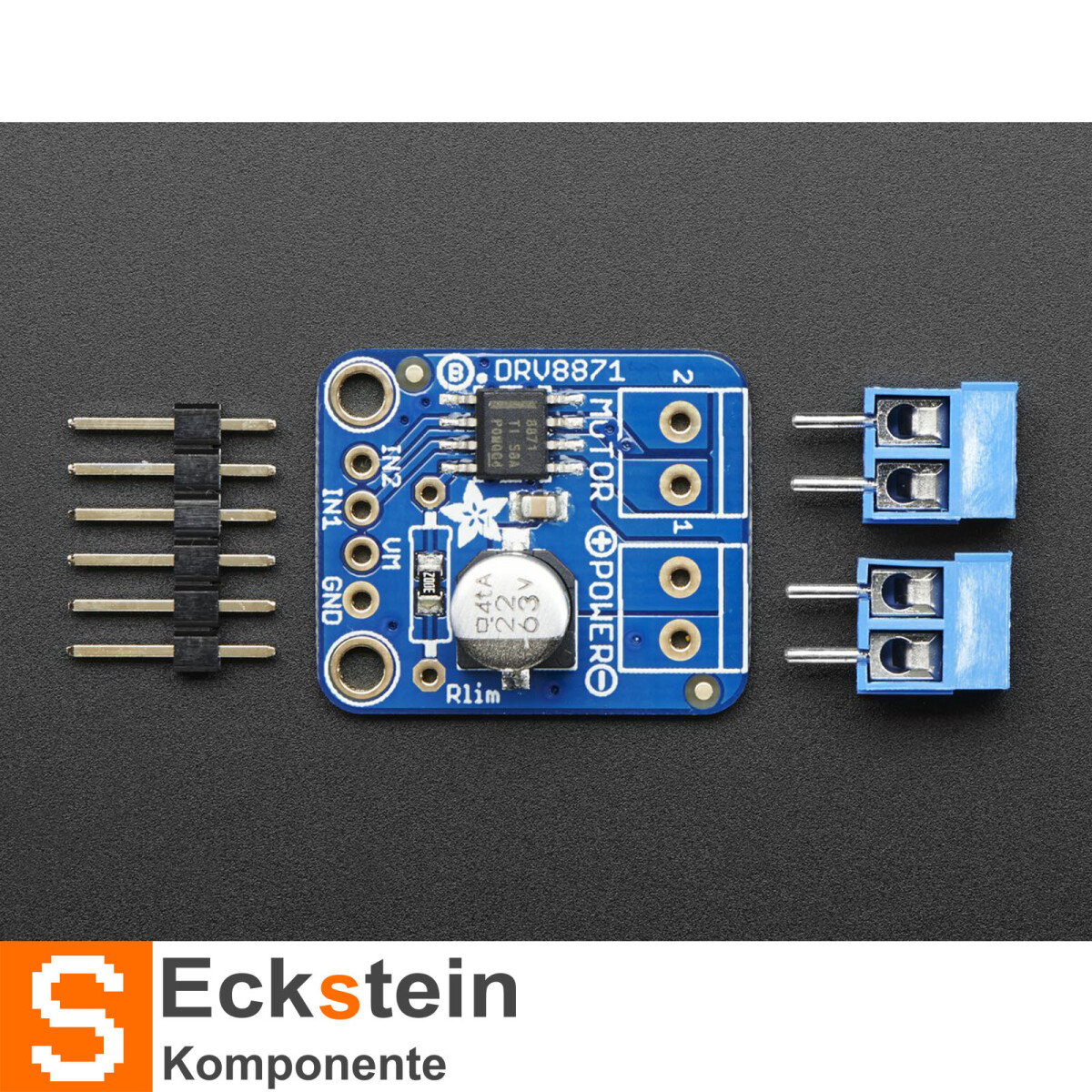

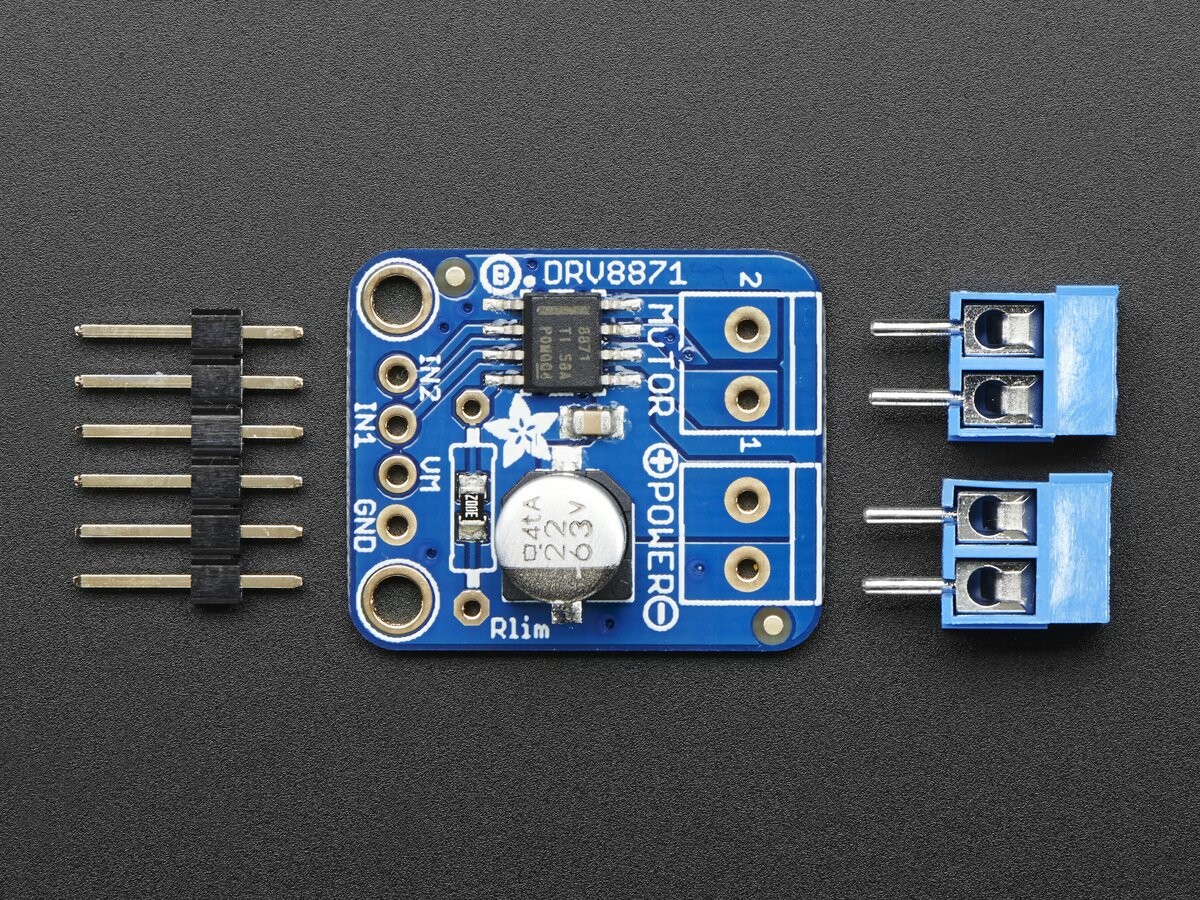

Hver bestilling leveres med en komplet og testet motortrigger-breakout, to 2-polette terminalblokke og en lille stiftplade.

Bemærk: De adapter, der medfølger sammen med dit produkt, kan være blå eller sorte.

• Produktmål: 24,4 mm x 20,4 mm x 9,7 mm
• Produktvægt: 2,2 g

Downloads

• WikiHersteller-Wiki
• DRV8871 Datasheet

Yderligere information
