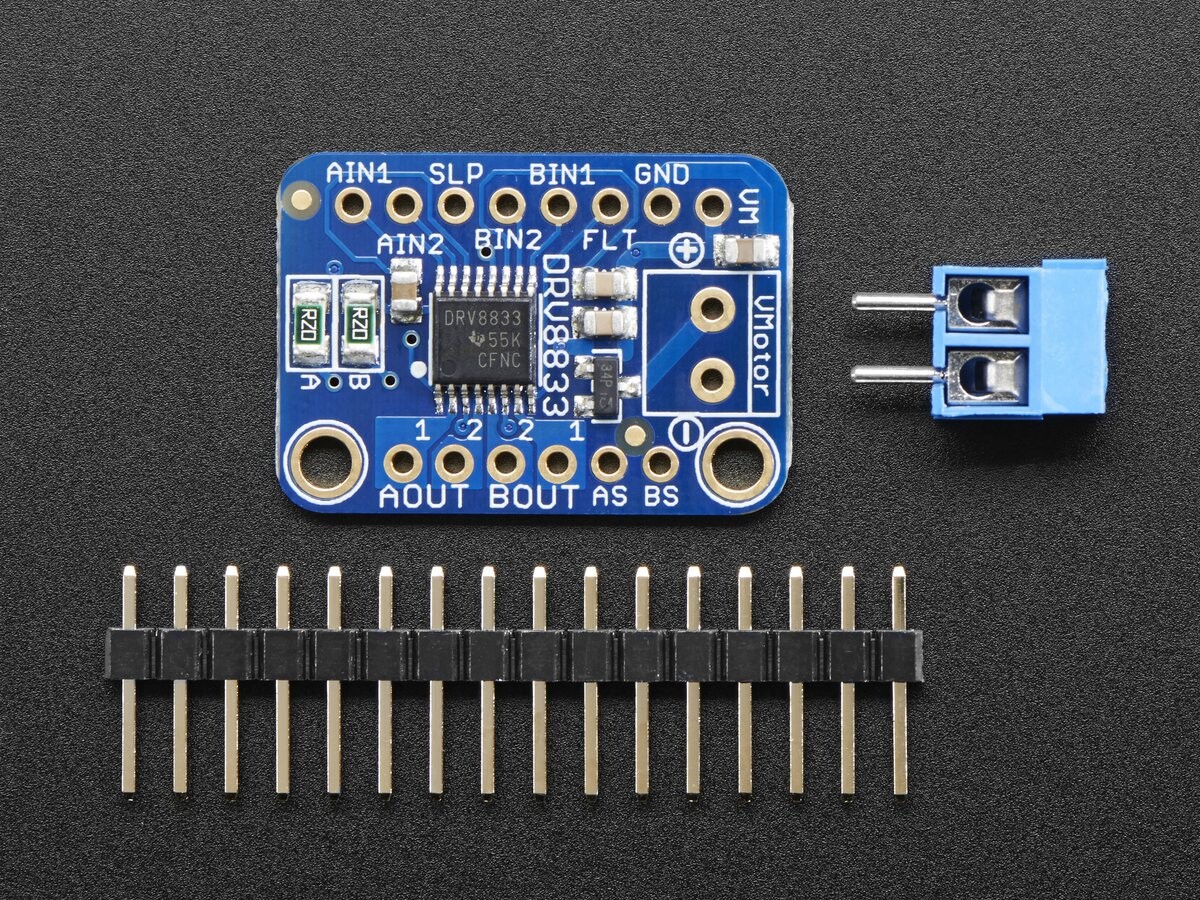

Adafruit DRV8833 DC Stepper Motor Driver Breakout Board 3297

Vender med DRV8833 to DC-motor eller flyt en bipolar eller unipolar Skridte motor op til 1,2 A pr. kanal. Denne Motorstyringschip Det er et flot alternativ til TB6612-driveren. Ligesom med denne chip får du 2 komplette H-broer, men denne chip er bedre egnet til lavspændingsapplikationer (kan drive motorer fra 2,7 V til 10,8 V) og har en indbygget strømbegrænsningsfunktion. Vi har konfigureret den til en strømbegrænsning på 1 A, så du ikke får mere end 2 A pr. chip, men du kan også deaktivere eller ændre grænsen!

Vi lodder DRV8833 til et breakout-board for dig, med en overspændingsbeskyttelses-FET på motorstrømindgangen. Hvert breakout-chip indeholder to komplette H-broer (fire halv-H-broer). Det betyder, at du kan drive to DC-motorer i begge retninger eller en stepmotor. Sørg blot for, at de er egnede til omkring 1,2 ampere eller mindre, da det er grænsen for denne chip. Den kan håndtere et peak på 2 A, men det er kun i korte perioder, når du slår den indbyggede strømbegrænsning fra. Det, vi bedst kan lide ved denne specifikke driver, er, at den har indbyggede kickback-dioder, så du ikke behøver at bekymre dig om, at induktiv kick vil beskadige dit projekt eller din driver! Du behøver heller ikke at bekymre dig så meget om, at chippen overbelastes, da der er en strømbegrænsning.

Der H-Brücke gibt es zwei digitale Eingänge (einen für jede Hälfte der Brücke). Sie können einen der Eingänge per PWM steuern, um die Motorgeschwindigkeit zu steuern. Es funktioniert mit 2,7 V – 10,8 V Logik-/Motorleistung. Motorspændingen er den samme som logikspændingen, men en logikspænding på 2,7 V eller højere fungerer, så du behøver ikke bekymre dig, hvis du forsyner motoren med 9 V og bruger 3,3-V-logik. For højere spændinger se TB6612. For meget høje spændinger og strømme se DRV8871!

Leveres som et færdigmonteret og testet breakout samt en lille headerstrib. Du skal blot lodde forsigtigt for at fastgøre headeren på breakout-printkortet. Arduino, motorer og strømforsyning er ikke inkluderet.

Bemærk: Den med produktet ledsagede forbindelsesblok kan være blå eller sort.

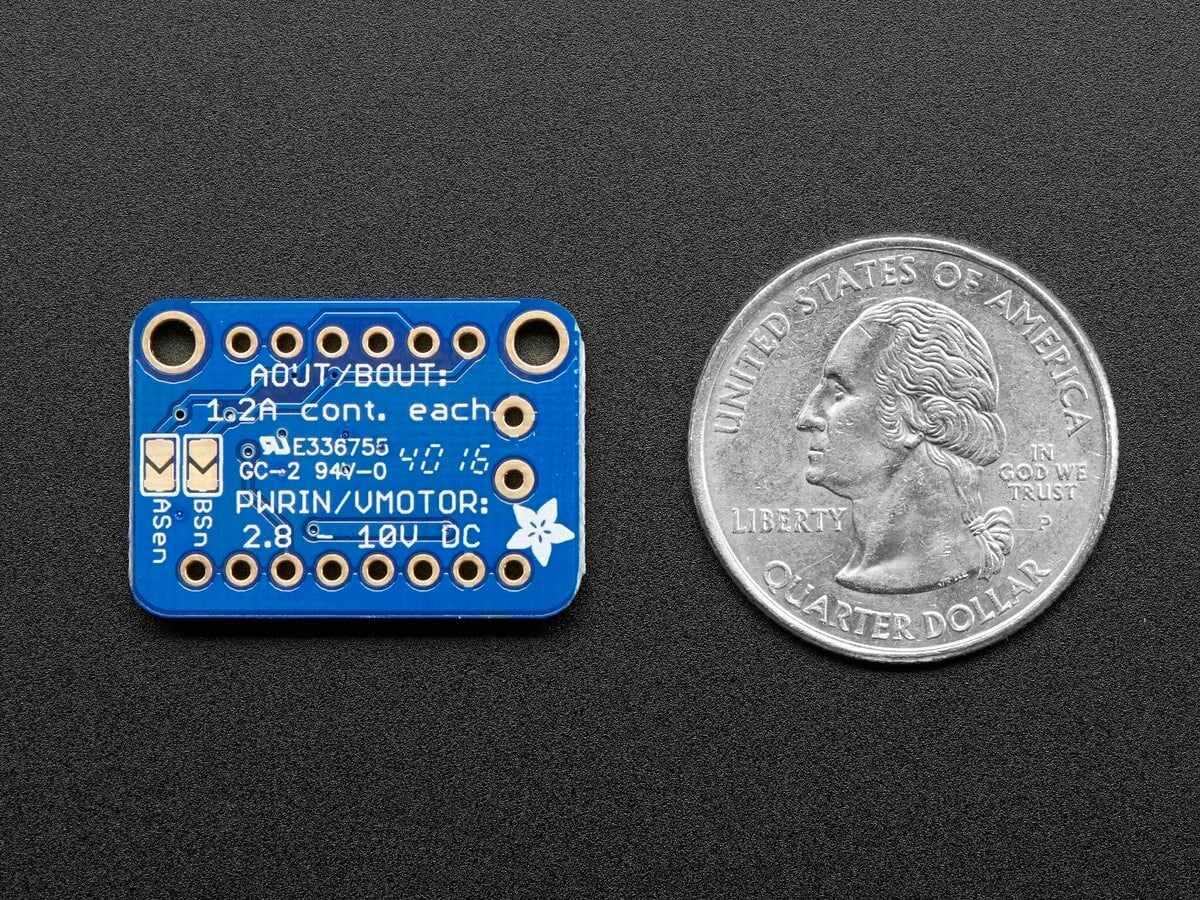

• Størrelse: 26 mm x 18 mm x 3 mm
• Vægt: 1,5 g

Downloads

• DRV8833 Datasheet
• Adafruit DRV8833 DC/Stepper Motor Driver Breakout Board
