Adafruit AS7262 6-Kanal synligt lys farvesensor Breakout 3779

Adafruit AS7262 6-kanal Sensor Breakout for synligt lys/farveDenne sensor fra AMS har 6 integrerede kanaler til detektion af synligt lys for rød, orange, gul, grøn, blå og lilla. Disse kanaler kan læses via I2C-bussen enten som 16-bit råværdier eller kalibrerede flydende kommatal. Der er også en integreret temperatursensor, der kan bruges til at måle temperaturen på chippen, samt en kraftig LED-blink for at reflektere lys fra objekter, så farven bedre kan detekteres.

De 6 kanaler i AS7262 realiseres ved hjælp af siliciuminterferensfiltre ved 450 nm, 500 nm, 550 nm, 570 nm, 600 nm og 650 nm. Dette breakout-kort bruger standardmæssigt I2C-grænsefladen på chippen, men en UART-grænseflade, der accepterer AT-kommandoer, er også valgfri.

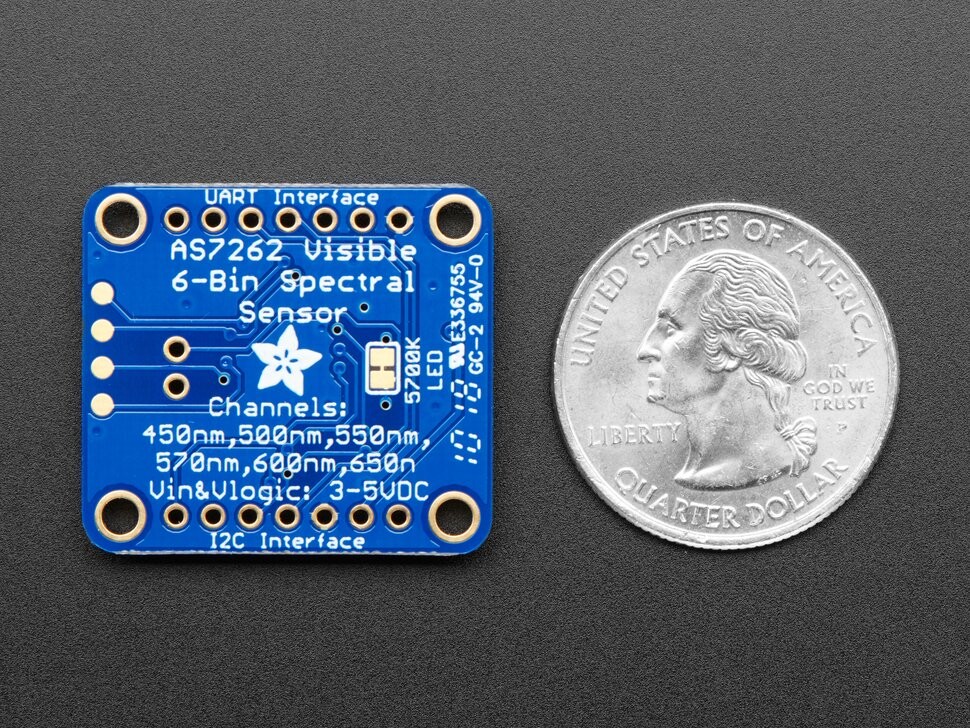

Vi har placeret sensoren på et print og integreret en SPI-Flash-chip, der er forprogrammeret med firmwaren til enheden, en 3,3V-regulator, en I2C-pegelomformer og den anbefalede LED-blinkfunktion. Både I2C- og UART-grænsefladerne er udbrudt, hvilket gør denne breakout-løsning til en fremragende all-in-one-løsning til alle dine farvedetekteringsbehov. Pin-konfigurationen for UART-grænsefladen er plug-and-play-kompatibel med Adafruit FTDI Friend.

Tekniske detaljer

Produktmål: 27,8 mm x 25,0 mm x 3,9 mm

Produktvægt: 2,6 g
