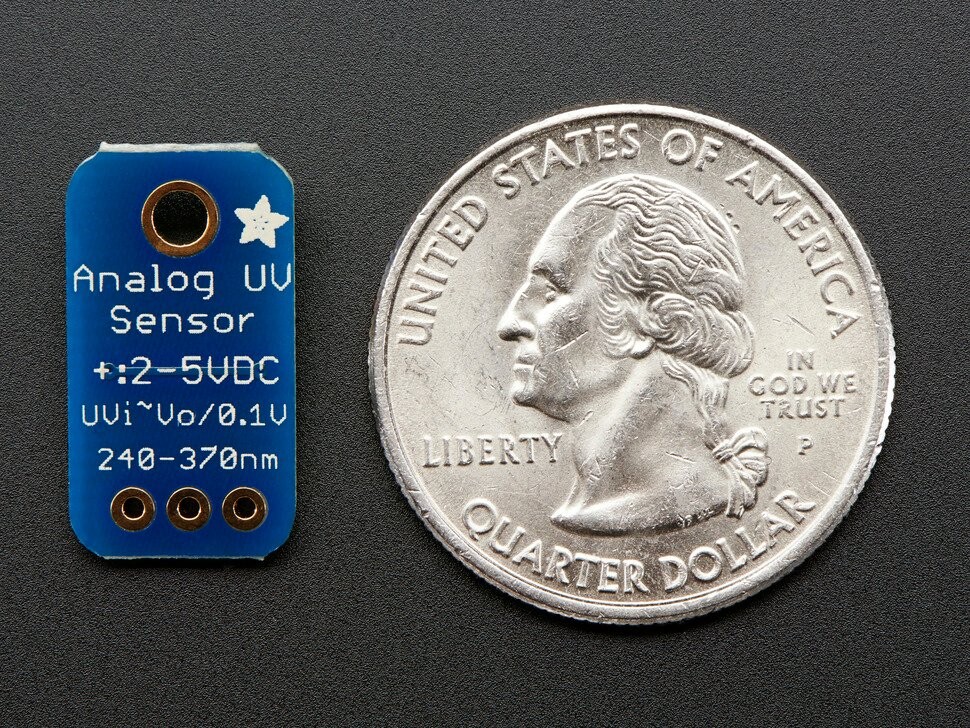

Adafruit Analog UV Light Sensor Breakout GUVA-S12SD 1918

Udvid dit lysspektrum med dette analog UV-sensorModul. Det bruger en UV-fotodiod, der kan detektere lysområdet fra 240–370 nm (som dækker UVB og størstedelen af UVA-spektret). Signalniveauet fra fotodioden er meget lavt, i nanoampere-området, så vi har derfor aktiveret en operationsforstærker for at forstærke signalet til et bedre håndterbart voltniveau.

Denne sensor er meget enklere end vores Si1145-Breakout, den gør kun én ting og giver et analogt spændingsoutput i stedet for at kræve en kompliceret I2C-opsætning. Dette gør den bedre til simple projekter. Den har også en “ægte” UV-sensor i stedet for en kalibreret lyssensor. For at drive sensoren og operationsforstærkeren, skal du forbinde V+ med 2,7-5,5 VDC og GND med jord. Læs derefter det analoge signal fra OUT-pinnen. Udgangsspændingen er: Vo = 4,3 * Diodestrøm i uA. Så hvis fotostrømmen er 1 uA (9 mW/cm^2), vil udgangsspændingen være 4,3 V. Du kan også konvertere spændingen til UV-indekset ved at dividere udgangsspændingen med 0,1 V. Så hvis udgangsspændingen er 0,5 V, vil UV-indekset være cirka 5.

Bemærk venligst, at vores UV-LED’er med 400 nm ligger uden for området for denne sensor. Så hvis du forsøger at teste denne sensor, må du ikke bruge dem! En UV-bruningslampe eller “slangelampe” vil fungere meget bedre.

• Mål: 10 mm x 19 mm x 2 mm
• Vægt: 0,7 g

Downloads

• Datasheet
• Fritzing LibraryAnleitung
