Adafruit Analog 2-akse analog joystick breakout-kort med Select-knap 512

Dette mini-kit gør det nemt at lave en thumb, der ligner en PSP/Xbox Joysticket til at montere på dit projekt. USB-minnepen er en analog styrer – mere præcis og følsom end blot “retnings”-joysticks – med en knap til at vælge. Da det er analogt, skal du bruge to analoge læsepenne på din mikrocontroller for at bestemme X og Y. Med en ekstra digital input kan du aflæse kontakten.

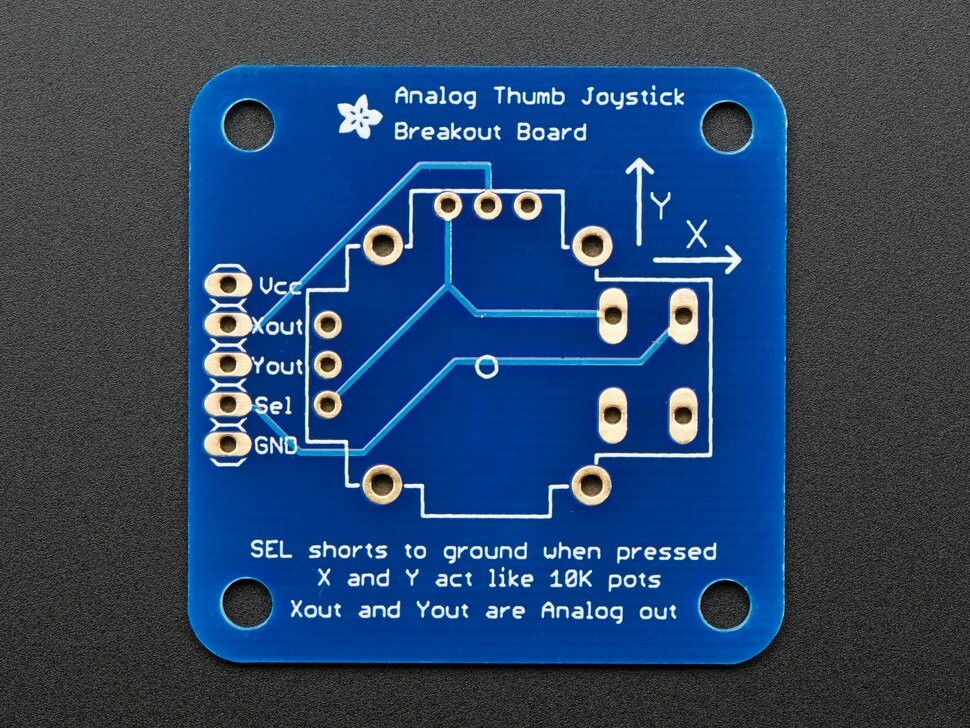

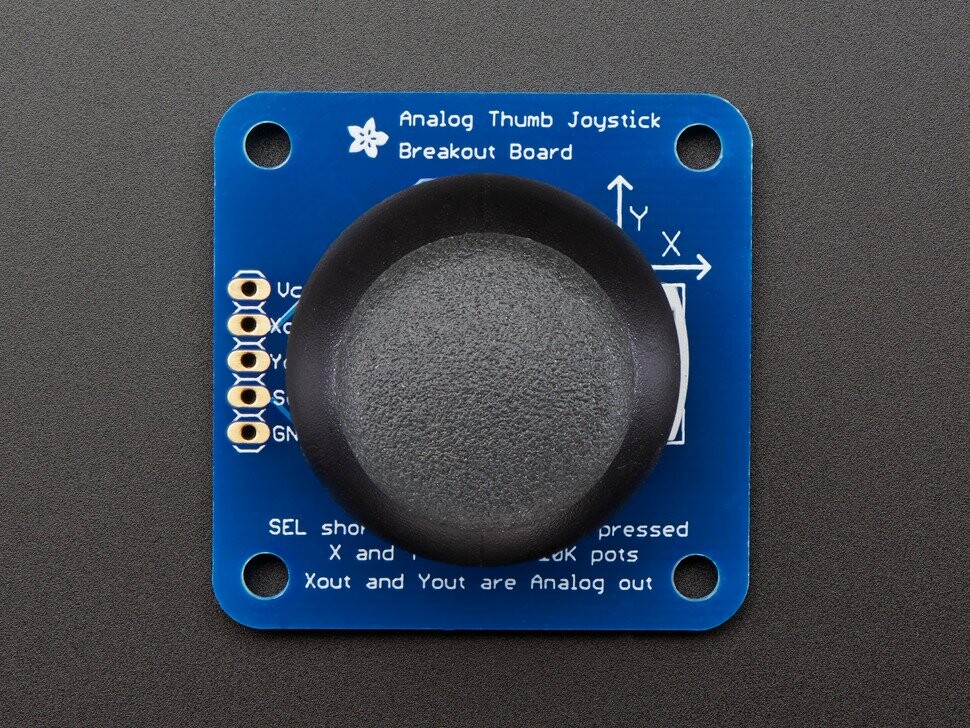

Pakken består af tre dele – selve joysticket, en blød gummihat og et pænt designet breakout-kort. Vi har designet breakout-kortet, så du nemt kan fastgøre joysticket til en plade – ethvert andet breakout-kort, vi ønskede at have, havde monteringshullerne, så de ikke forhindrede joysticket i at bevæge sig! En 5-polede 0,1-tommers stik gør det nemt at forbinde enten i et Perfboard-/Breadboard-setup eller med fri ledning. Du skal lodde joysticket på printpladen med en loddekolbe og lod, men det er meget simpelt og tager kun et minut.

Tekniske detaljer

• EagleCAD-PCB-filer på GitHub
• Fritzing-objekt i Adafruit Fritzing-biblioteket
• Mål: 1,5″ bred x 1,5″ lang x 1,25″ høj (samlet)
• Vægt: 12 gram (0,4 unser)
• Effekt: Kan bruges med enhver spænding op til 5 V, 2 analoge udgange. Trækker 1 milliampere ved brug med 5 V.
