Adafruit AD5693R Breakout Board 16-bit DAC med I2C interface 5811

Det Adafruit AD5693R Breakout Board Det er en 16-bit DAC med I2C-interface og en temperaturkompenseret intern 2,5-V referencenøjagtighed for et kompakt og præcist output.

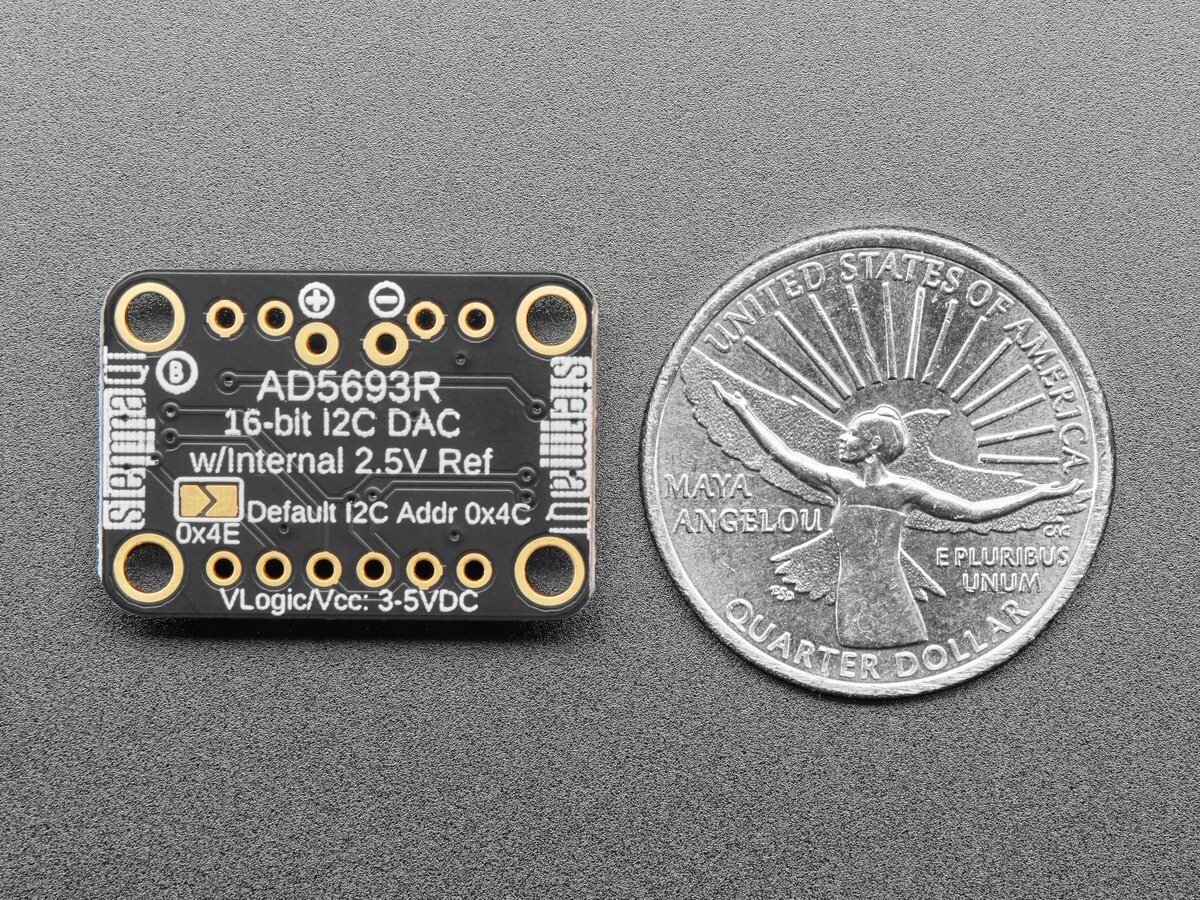

Vi afbryder ADDR/A0-pinnen, så du kan tilslutte to af disse DAC’er på en I2C-bus. Bare ved at forbinde A0-pinden højt (eller sætte jumperen på bagsiden), undgår du konflikter. Der er også inkluderet et 6-pins header til brug i et breadboard. Fungerer med både 3,3 V og 5 V logik, og du kan indstille outputtet til maksimalt 2,5 V eller 5 V (2xVref). Hvis du driver med 3,3 V strømforsyning, kan du indstille outputområdet til 2,5 V eller Vin.

Nogle fine ekstrafunktioner med denne chip: For chips, der har Fast Mode I2C på >3,4 Mbit/s (ikke Arduino), kan du opdatere Vout til ~200 KHz. Der er en EEPROM. Så hvis du skriver udgangsspændingen, kan du “gemme” den. Når enheden slås fra og til igen, vil den genoprette denne spænding. Udgangsspændingen er Rail-to-Rail og proportional med Power-pinnen. Så hvis du driver den med 3,3 V, er udgangsområdet 0–3,3 V. Hvis du driver den med 5 V, er udgangsområdet 0–5 V.

Vi har et brugervenligt Arduino-bibliotek og en tutorial med et eksempel på sinusbølgeudgang, som kan bruges med næsten enhver mikrocontroller eller mikrocomputer med I2C-host.

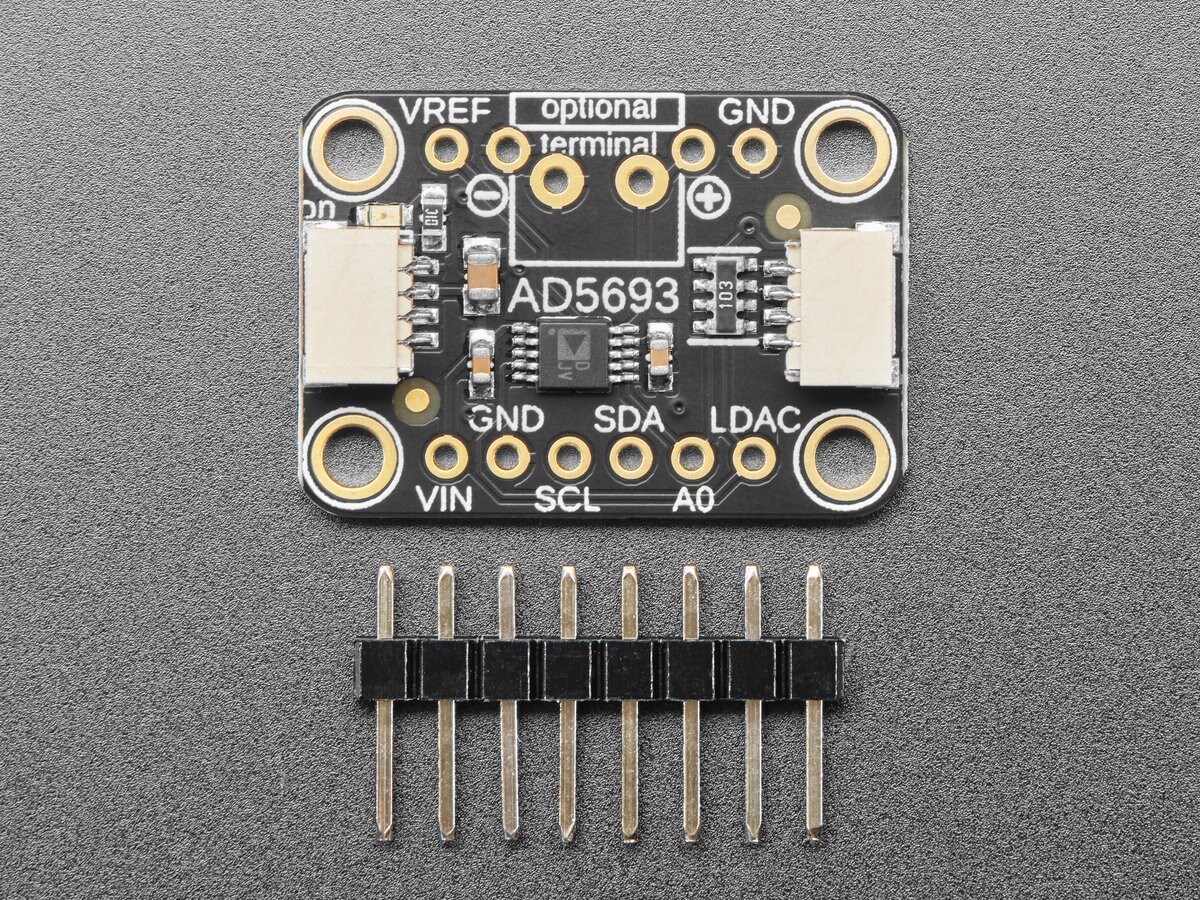

I leveringsomfanget er der en standard 0,1-tommers header inkluderet, hvis du ønsker at bruge den med et breadboard eller perfboard. Fire monteringshuller til nem montering. Der findes et optionalt 3,5-mm stik på printpladen – vi inkluderer ikke et 3,5-mm stik, men begge er almindelige og på lager i butikken – du kan selvfølgelig lodde dem fast, hvis det ønskes.

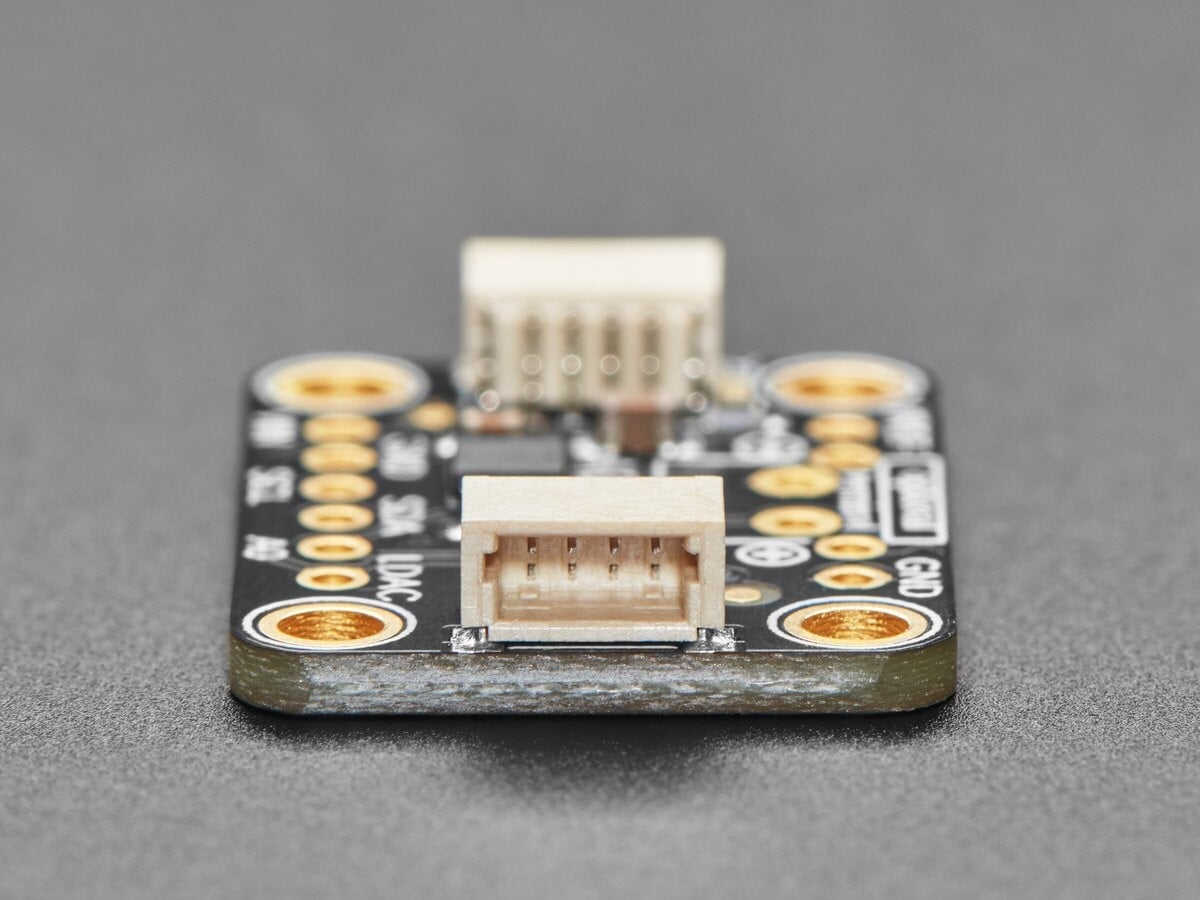

Så du hurtigt kan komme i gang, har vi et specialfremstillet printplade i dette format STEMMA QT udviklet, der muliggør en enkel tilslutning. STEMMA QT-stifterne på begge sider er kompatible med SparkFun Qwiic I2C-stifterne. Dette giver dig mulighed for at oprette lodfrie forbindelser mellem dit udviklingskort og AD5693R eller bruge den via Kompatibelt kabel

med en lang række andre sensorer og tilbehør

AD5693R-specifikationer:

• Høj relativ nøjagtighed (INL): maksimalt ±2 LSB ved 16 bit
• Lav drift, 2,5-V-reference: typisk 2 ppm/°C
• Vælgbar udgangsspænding: 2,5 V eller 5 V
• Uren totalfel (TUE): ±0,06 % af FSR-maximumet
• Offset-fejl: maksimalt ±1,5 mV
• Forstærkningsfejl: ±0,05 % af FSR-maksimum
• Lav fejl: 0,1 nV-s
• Høj drevstyrke: 20 mA
• Stor driftstemperatur: -40 °C til +105 °C

Produktmål: 25,2 mm x 17,6 mm x 4,8 mm

Produktvægt: 1,8 g
