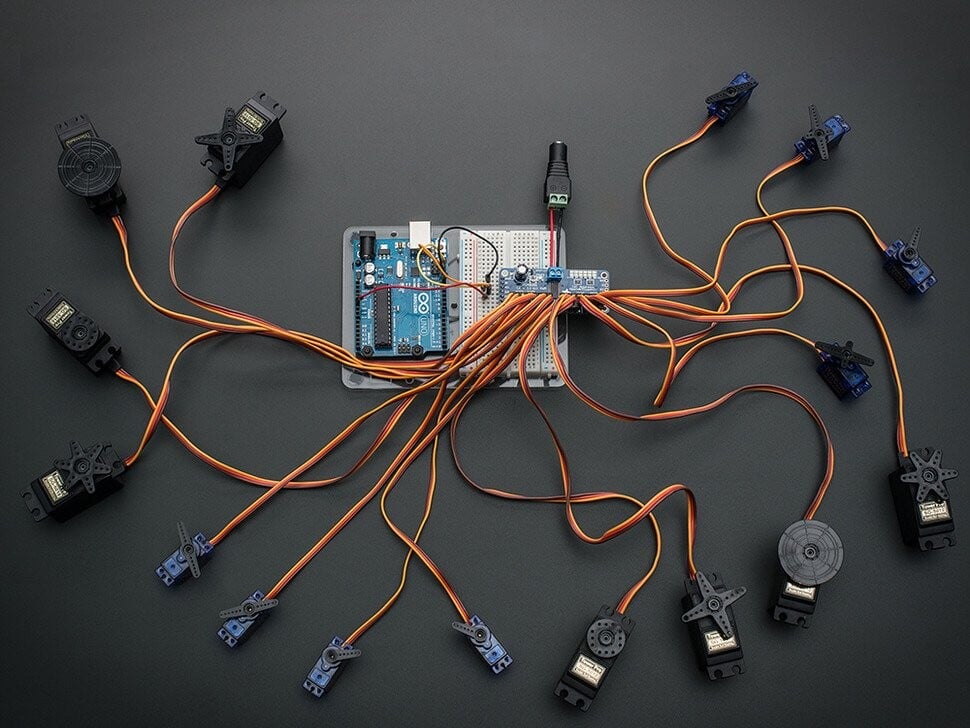

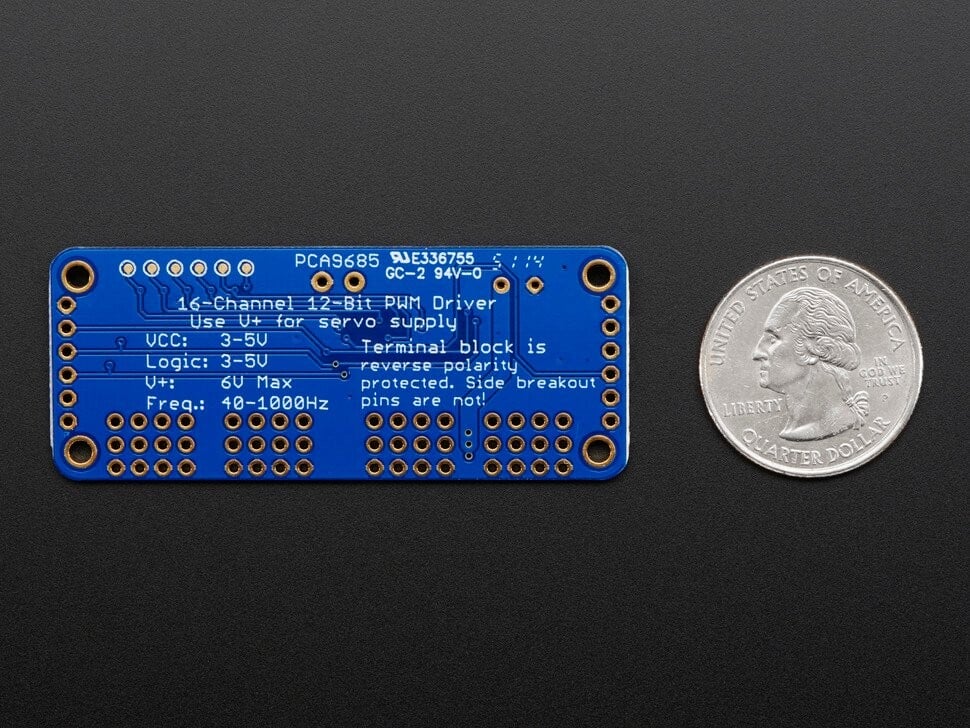

Adafruit 16CH 12-bit PWM Servo Driver (PCA9685) I2C-interface til Arduino 815

Du vil gerne bygge en fed robot, måske en Hexapod-vandrer, eller måske bare et kunstværk med mange bevægelige dele. Eller måske ønsker du at styre mange LED’er med præcis PWM-udgang. Så opdager du, at din mikrocontroller kun har et begrænset antal PWM-udgange! Hvad nu? PWM- og servodriver-breakout levering

Da vi så denne chip, blev det hurtigt klart for os, hvad en fremragende tilføjelse det ville være. Med kun to stik kan du styre 16 separate PWM-udgange! Du kan endda forbinde 62 Breakouts for at styre op til 992 PWM-udgange (hvilket vi virkelig ville se), p>

• Dette er en PWM-driver med I2C-styring og integreret clock, hvilket betyder, at du ikke behøver at sende et signal konstant til din mikrocontroller, som TLC5940-familien kræver, det kører fuldstændig frit!
• Det er kompatibelt med 5 V, hvilket betyder, at du kan styre det med en 3,3-V-mikrocontroller med 3,3-V-logiske pullups og stadig få sikker udgang op til 5,5 V (det er godt, hvis du vil styre en fælles anode). Hvide eller blå LED’er med 3,4+ spændingsgennemgang.
• 6 Adresseval-pins, så du kan forbinde op til 62 af dem på en enkelt I2C-bus, i alt 992 udgange – det er mange servomotorer eller LED’er.
• Justerbar frekvens-PWM op til ca. 1,6 kHz
• 12-bit opløsning for hver udgang – dette betyder cirka 4us opløsning ved en opdateringsfrekvens på 60 Hz for servomotorer.
• Konfigurerbar Push-Pull- eller Open-Drain-udgang
• Ausgangsadress-aktiveringsknap til hurtig deaktivering af alle udgange

Vi har pakket denne flotte chip sammen med et par nyttige funktioner på et breakout-board.

• Terminalblok for strømtilførsel (eller du kan bruge de 0,1-tomme udskæringer på siden).
• Polaritetschutz am Eingang des Klemmenblock. Den i produktets leveringsomfang inkluderede Anschlussblock kan være blå eller sort.
• Grøn Power-Good-LED
• 3-polede stik i grupper af 4, så du kan forbinde 16 servomotorer samtidigt (servostik er noget bredere end 0,1 tomme, så du kun kan stable 4 servomotorer ved siden af hinanden på en 0,1 tomme stik.
• Design med kædeforbindelse
• Et sted at placere en stor kondensator på +V-ledningen (hvis du har brug for det).
• 220-Ohm seriemodstande på alle udgangsled, for at beskytte dem og gøre det nemmere at styre LED’er.
• Lotebroer til de 6 adressepinner

Dette produkt leveres med et fuldt testet og samlet breakout samt 4 lige 3×4-stiftsplader (til servo-/LED-stik), en 2-polig stikkontakt (til strøm) og en 6-pole 0,1-tommers header (til at sætte i et breadboard). Der kræves lidt let lodning for at samle printet, men det tager omkring 15 minutter, selv for begyndere.

Specifikationer:

• Dimensioner (utan stiftkontakter eller klemmeblock): 2,5″ x 1″ x 0,1″ (62,5 mm x 25,4 mm x 3 mm)
• Vægt (uden stiftlejer eller klemmeblok): 5,5 gram
• Vægt (med 3×4 stiftsæt og klemmeblok): 9 gram
• Denne bundkort/dette chip bruger en I2C 7-bit adresse mellem 0x40 og 0x7F, som kan vælges med jumper.
