Adafruit 0,8 Zoll 8×16 LED-Matrix FeatherWing Display Kit Blau 3150

Du vil blive begejstret, når du ser, hvor let det er at oprette dit eget 8×16-LED-matrixdisplay til enhver Feather. Dette sæt kombinerer to af vores fantastiske Miniatur-LED-matricer med en FeatherWing-driverplade. Med et areal på 0,8 tommer i kvadrat har disse små 8×8-matricer alt, hvad en stor LED-matrix har, men i miniatureformat! Doble dem for at få i alt 128 lyse blå lysdioder.

Dette er Blue Adafruit 0,8″ 8×16 LED Matrix FeatherWing Display Combo Pack! Vi har også disse combo-pakker i hvid, grøn, rød, gul og gelbgrøn

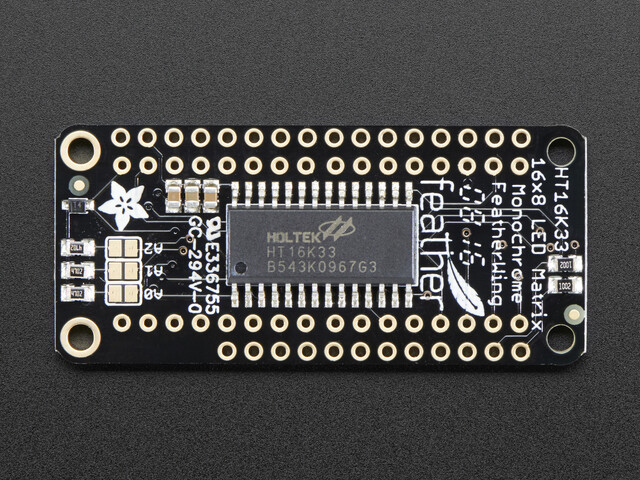

Normalt kræver kabelingen af 8×16-matriser en imponerende 24 GPIO-pins, hvilket er for mange. Her kommer denne flotte 16×8-LED-matrix-rygsækplade ind i billedet. Den indeholder en HT16K33 I2C LED-matrixdriver, der håndterer al multiplexing for dig og styres via de to I2C-pins. Den er nem at bruge og har et bærbar bibliotek, der kører på ethvert af vores Feathers, så du kan tænde og slukke for hver LED.

Det 16×8-Backpack er også fremragende til at skabe scrollende displays eller små videodisplays. I vores eksempel har vi konfigureret det, så små bitmap-emoticons vises, men du kan også vise tekst, der bevæger sig – ligesom et skilt foran en miniatyrbilforretning.

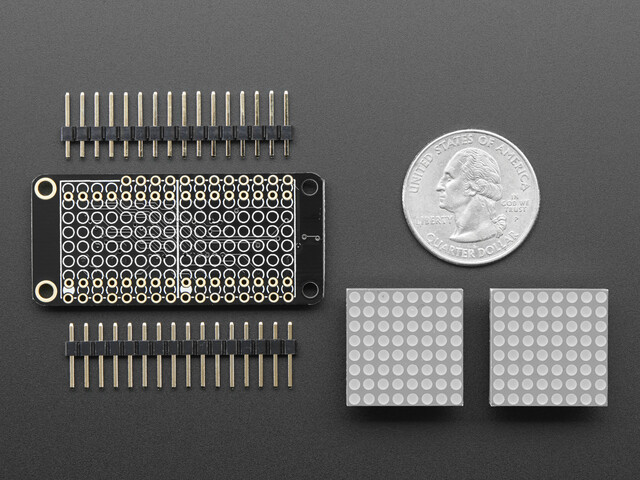

Dette sæt indeholder:

• En fuldt testet og samlet 16×8 0,8″ LED FeatherWing
• 2 x ultraskarpe kvadratiske 8×8 blå matricer
• 2 x 16-Pin stiftsnor

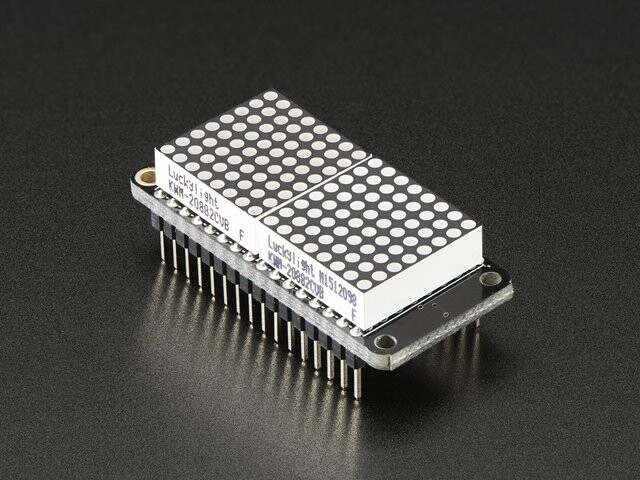

Enkel lodning er nødvendig for at fastgøre de to matricer på FeatherWing.

Tekniske detaljer

Denne printplade/chip bruger en 12C 7-bit adresse mellem 0x70 og 0x77, som kan vælges med jumper.

• FeatherWing-dimensioner: 51 mm x 23 mm x 5 mm / 2,0″ x 0,9″ x 0,2″
• FeatherWing vægt: 6,3 g
• Dimensioner for Mini LED Matrix Display: 20 mm x 20 mm x 6 mm / 0,8″ x 0,8″ x 0,2″
• Mini-LED-Matrix-Displayets højde med stifter: 13 mm / 0,5 zoll
• Mini-LED-Matrix-display, vægt: 3 g
