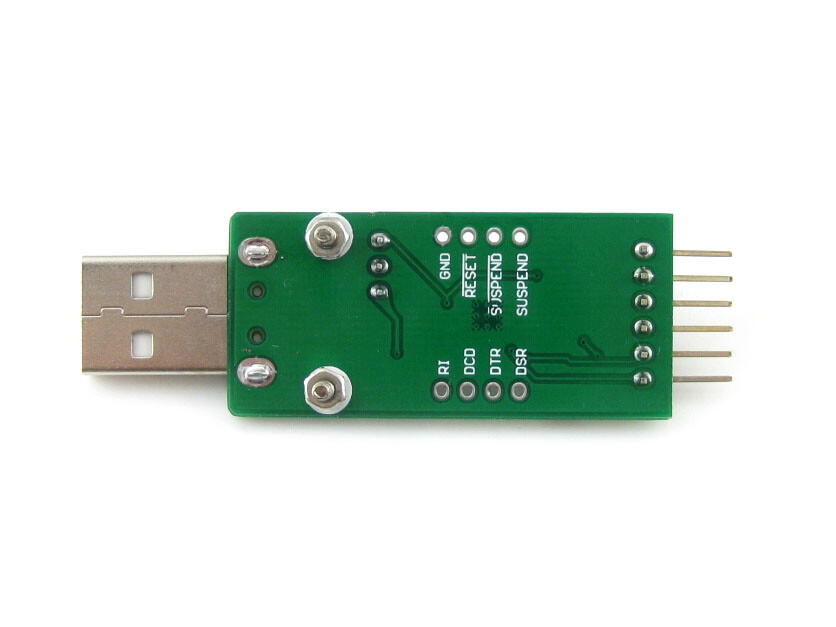

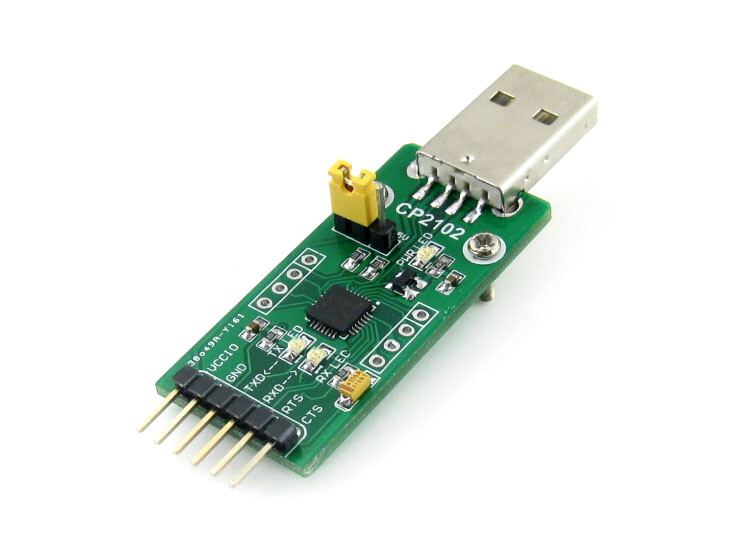

Waveshare CP2102 USB til UART-modul, USB type A stik

CP2102 Tekniske specifikationer:
Enkel chip USB til UART dataoverførsel
Ingen eksterne modstande er nødvendige, ingen ekstern krystal er nødvendig
On-chip Power-on-Reset-schaltung og spændingsregulatorer
Integreret 1024-Byte EEPROM

USB-funktionsregler
USB-specifikation 2.0 kompatibel; fuld hastighed (12 Mbps)
Unterstütter USB-Suspend-Status via SUSPEND-Pins

UART
Alle håndtryks- og modeminterface-signaler
. Støttede dataformål:
Data bits: 5, 6, 7 og 8
Deaktiver bits: 1, 1.5 og 2
Paritet: ulige, lige, ingen paritet

Baudhastighed: 300 bps til 1 Mbits
576 Byte modtagerpuffer; 640 Byte sende-puffer
Unterstützung für Hardware- eller X-On/X-Off-Handshake
Støtte for hændelsesmarkører

Virtuelle COM-Port enhedsdrivere
Windows 8/7/Vista/Server 2003/XP/2000
MAC OS-X/OS-9
Linux 2.40 eller nyere

USBXpress Direct Driver Support
Windows 7/Vista/Server 2003/XP/2000
Windows CE

EksempelbrugEksempelbrug
Opgradering af gamle RS-232 enheder til USB
USB til RS-232 seriel adapter

Instruktioner

I tilfælde af at du arbejder med en MCU:

VCCIO: 3,3 V eller 5 V udgang (Modulet drives via USB, jumperen på printkortet skal kortsluttes til 3,3 V eller 5 V).
GND: forbinder med GND
TXD: forbinder med MCU. RX (Signalretning: MCU.RX << CP2102 << PC.TX)
RXD: forbinder med MCU. TX (signalretning: MCU.TX >> CP2102 >> PC.RX)
RTS: Forbinder sig med MCU. CTS (Signalretning: MCU.CTS << CP2102 << PC.RTS)
CTS: Forbinder sig med MCU. RTS (Signalretning: MCU.RTS >> CP2102 >> PC.CTS)

Bemærk: VCP-eksempler og USBXpress-driverbibliotek er tilgængelige.

leveringsomfang
CP2102 USB-UART-kort (Type A) x1
4-polig stik og 4-polig stik × 2
6-polig kundespecifik stik – Overbrokabler × 1

Downloads

• CP2102-USB-UART-Board

Yderligere information
