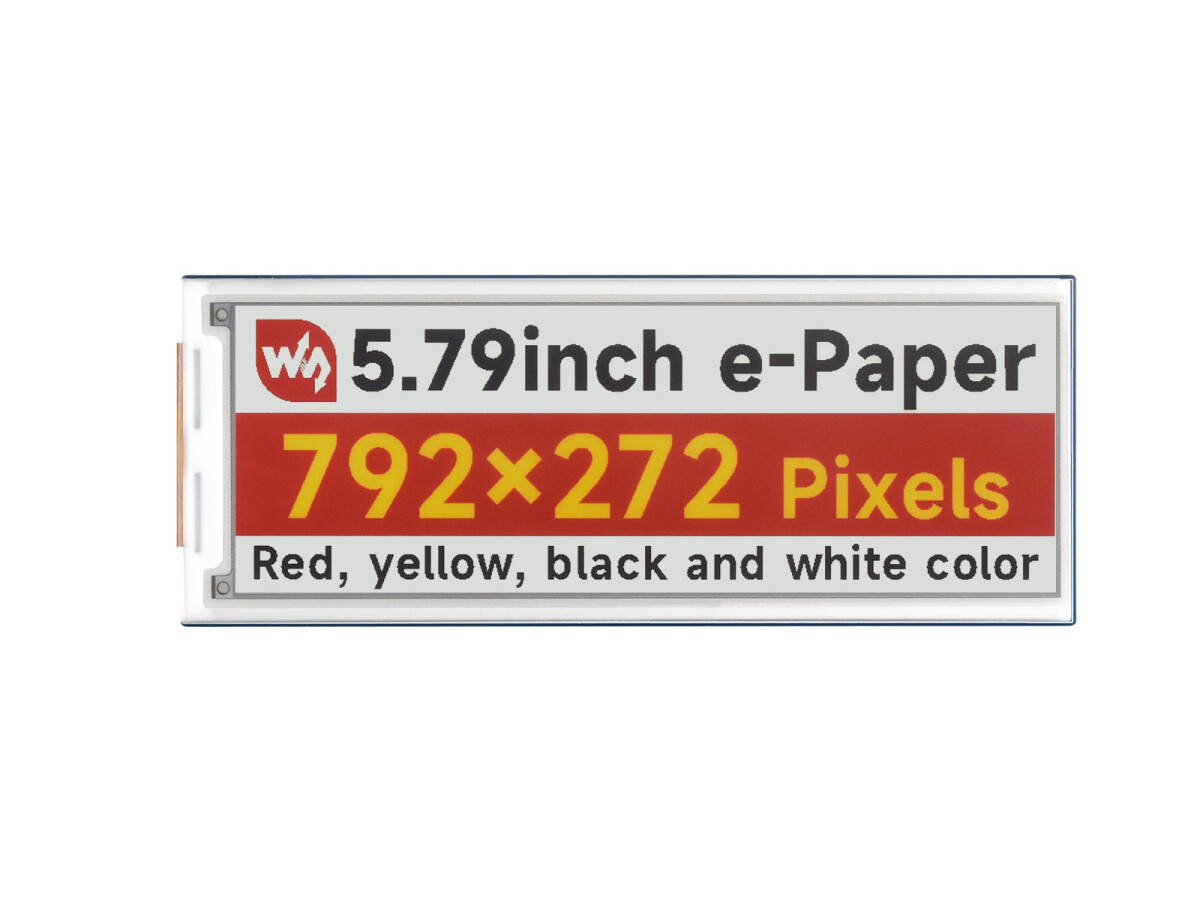

WaveShare 5,79 Zoll E-Paper Display (G) 792×272 med driverboard SPI

5,79 Zoll E-Paper-Display (G) med Treiberplatine, E-Ink-display, 792 x 272, rød/gul/sort/hvid, SPI-interface.

• Størrelse: 5,79″
• Opløsning: 792 x 272
• Synsvinkel: >170°

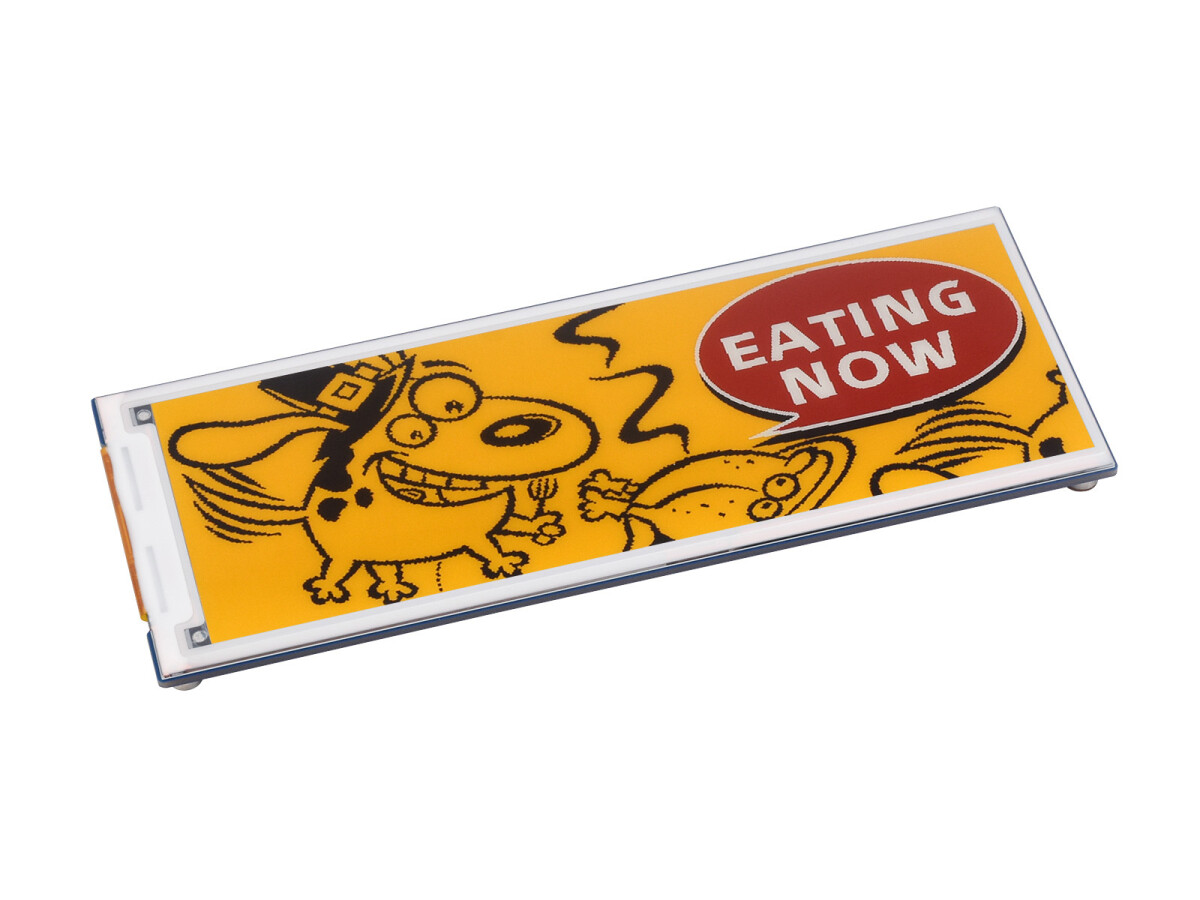

• Displayfarve: Rød/Gul/Sort/Hvid
• Gråtoner: 2
• Kommunikation: SPI
• Displaypanel: E-Paper
• Fornemmelse: Ligesom papir
• Lysfølsensor
• Displaytype: Passiv reflekterende

Versionsmulighed

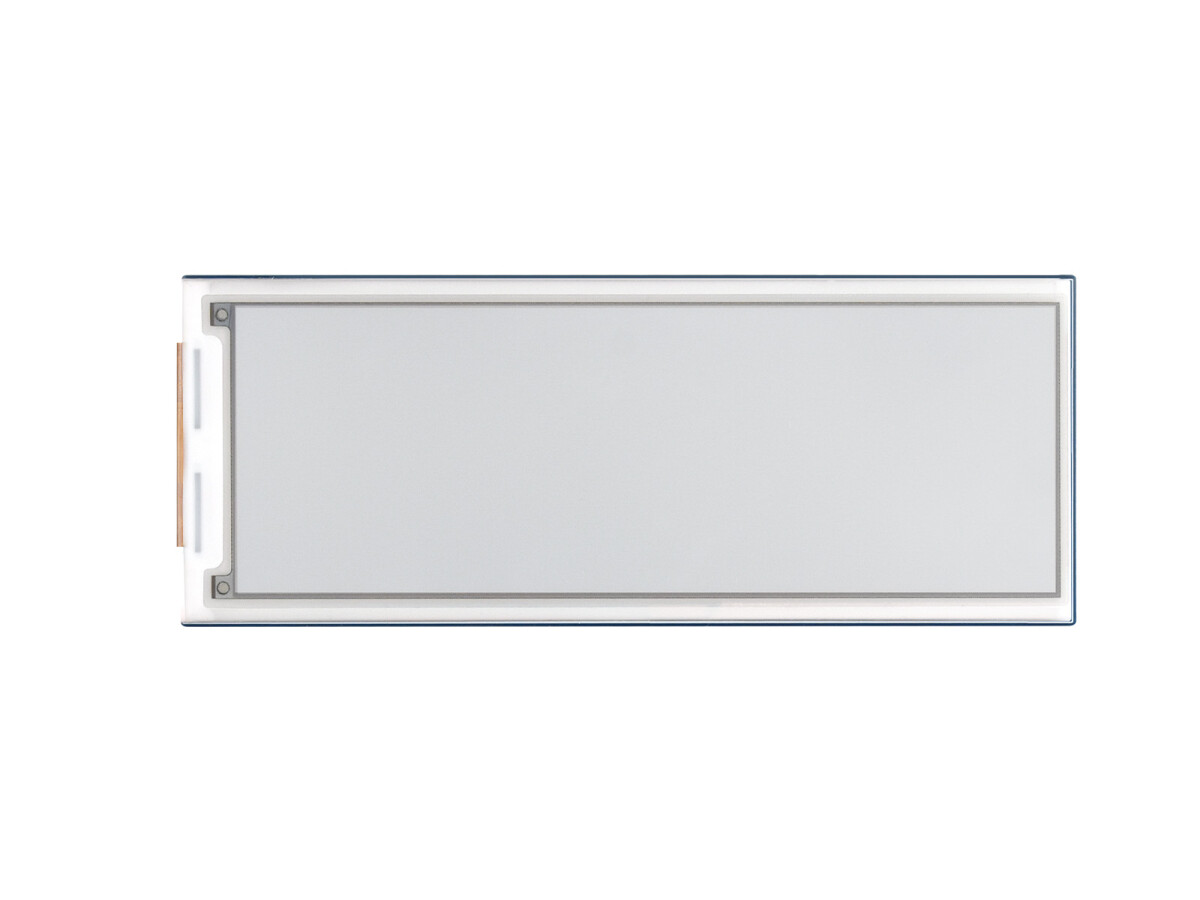

• 5,79 Zoll E-Paper (G) rådisplay, uden driverplade

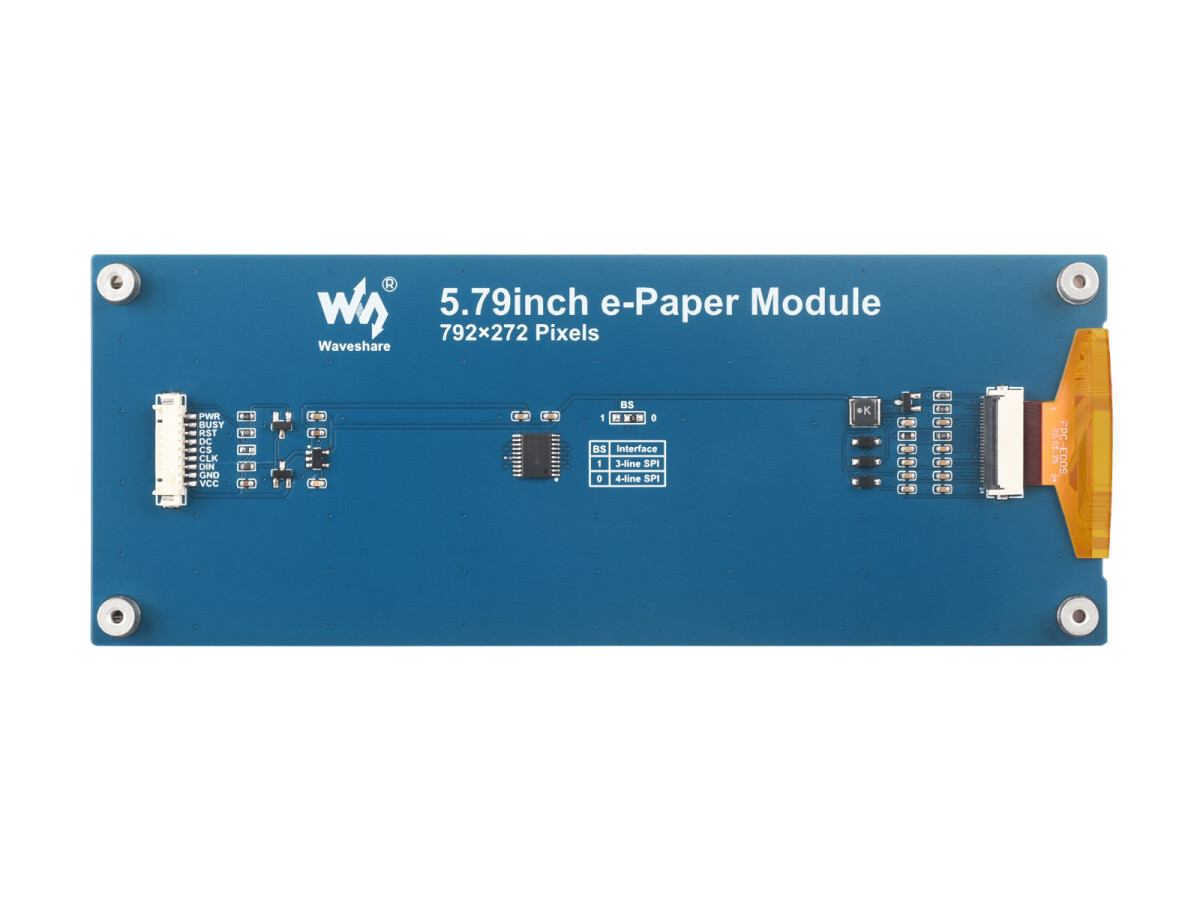

• 5,79 Zoll E-Paper-modul (G) med bundkort

Funktioner

• Ingen baggrundsbelysning, viser det sidste indhold i lang tid, selv når enheden er slukket
• Meget lavt strømforbrug, strømmen bruges i princippet kun til at genoprette.
• E-Paper-driverprintplade:
  • Tilpasset SPI-interface til tilslutning til kontrolkort som Raspberry Pi/Jetson-serien/Arduino/STM32 osv.

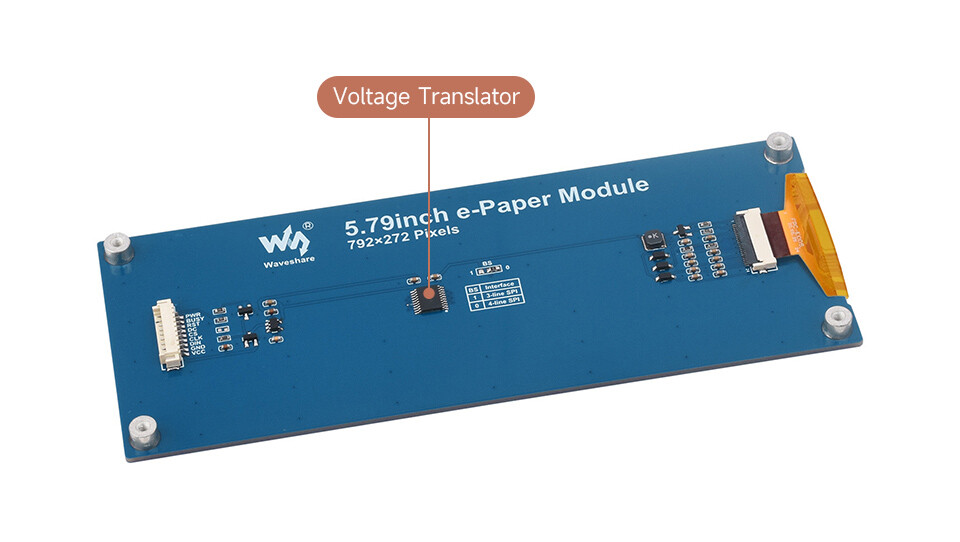

  • Integreret spændingskonverter, kompatibel med 3,3 V/5 V MCU’er

Specifikationer

• Driftsspænding:
  • Spænding: 3,3 V
  • med driverplade: 3,3 V/5 V
• Skærmfarve: Rød/Gul/Sort/Hvid
• Interface: 3-polig SPI, 4-polig SPI
• Gråtoner: 2

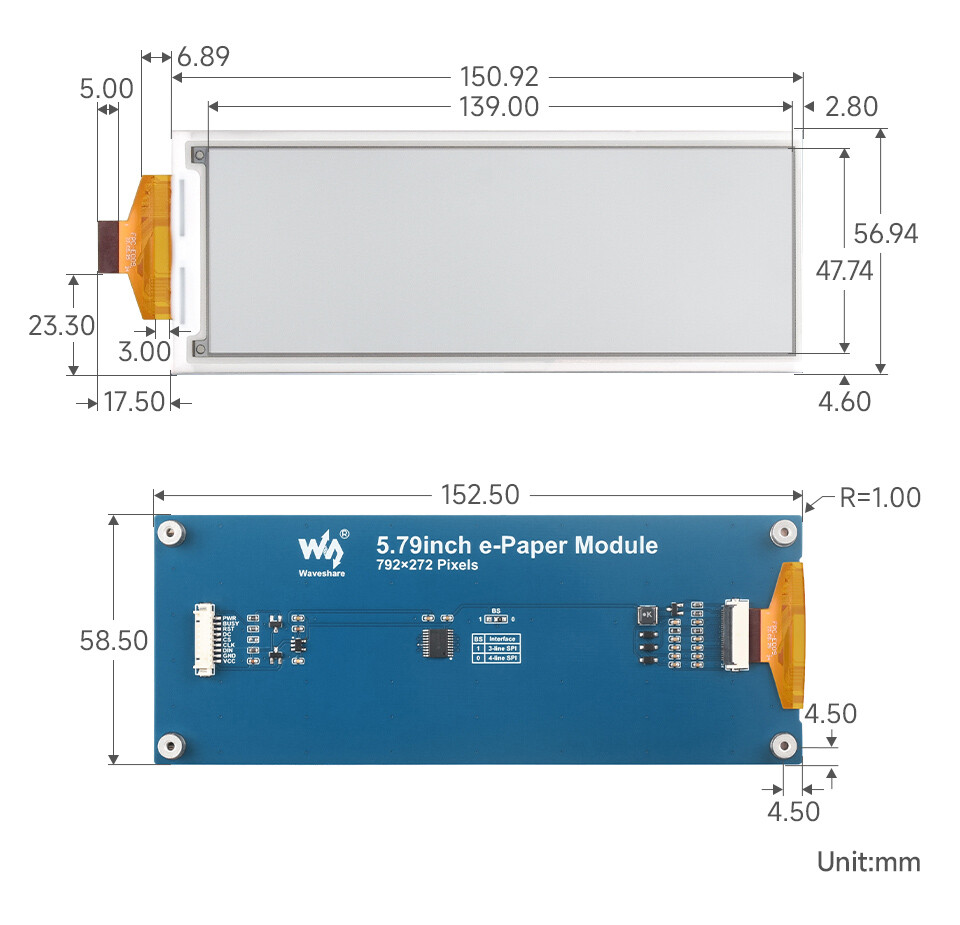

• Ydre dimensioner
  • Dimensioner: 150,92 x 56,94 x 1,00 mm
  • med bundkort152,50 x 58,50 mm
• Fuldt opdateringstid: 21 s
• Displayområde: 139,00 x 47,74 mm
• Opdateringsydelse: <30 mW
• PUNKTABSTÅND: 0,1755 x 0,1755 mm
• Strøm i standbytilstand: <0,01 uA (næsten ingen).
• OPLØSNING: 792 x 272 Pixel
• Synsvinkel: >170°

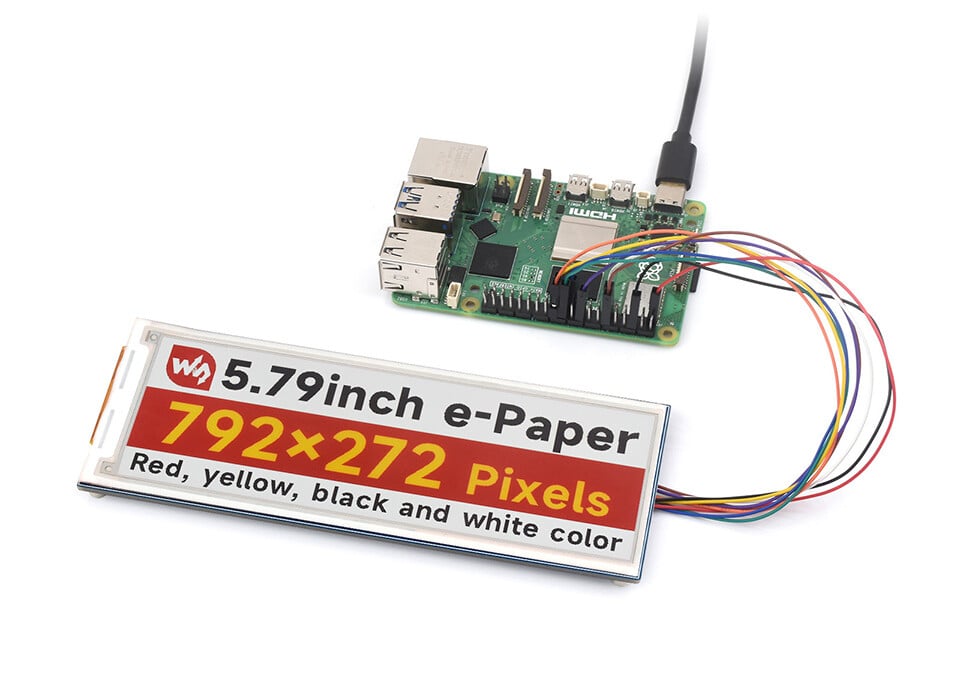

Integreret SPI-styring, der kan bruges sammen med controller-boards som Raspberry Pi/Jetson Series/Arduino/STM32

• PWR: Ind- og Udsløbsstyring
• BUSY: Statusudgangspin
• RST: Ekstern reset, lav aktiv.
• DC: Data-/Befehlsauswahl (High für Daten, Low für Befehl)
• SPI-chiovalg, lav aktiv
• CLK: SPI-SCK-stift
• DIN: SPI-MOSI-stift
• GND: Jord
• VCC: Strømforsyning (3,3 V/5 V-indgang)

Wiki:www.waveshare.com/wiki/5,79 Zoll e-Paper-Modul (G)

Leveringsomfang

1. 5,79 Zoll E-Paper-Modul (G) x1

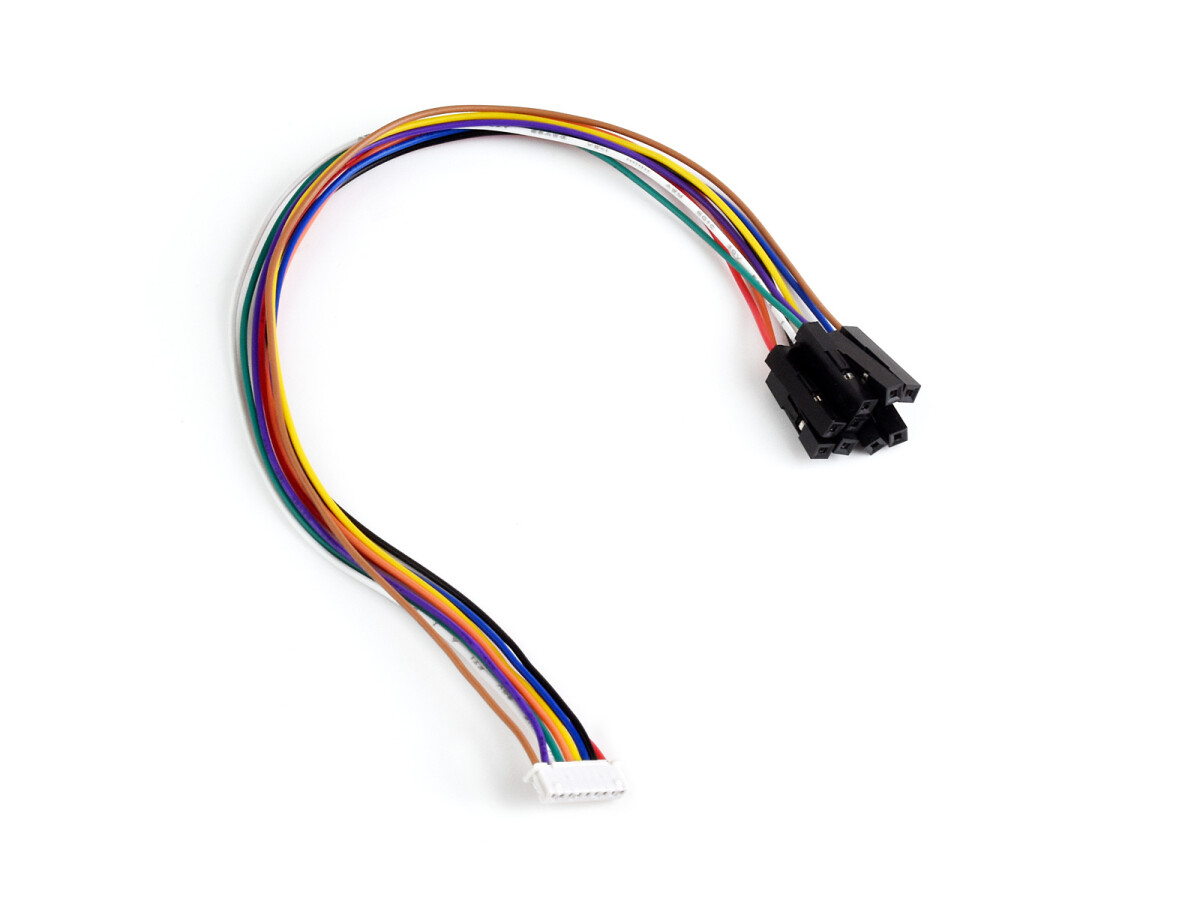

2. GH1.25 9PIN-kabel 20 cm x1
