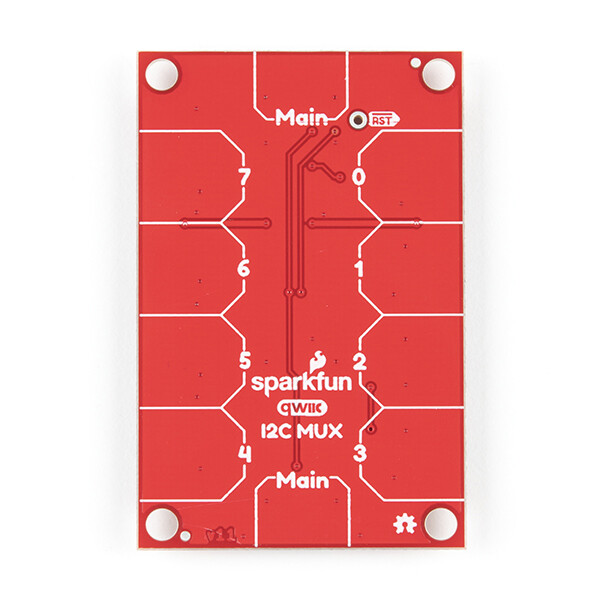

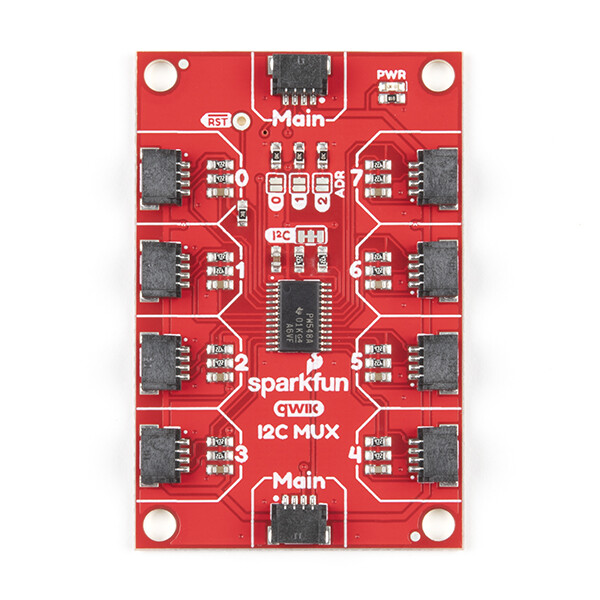

SparkFun Qwiic Mux Breakout – 8 Kanal (TCA9548A)

Har du for mange sensorer med samme I2C-adresse? Brug SparkFun Qwiic Mux Breakout, så kan de alle tale på den samme bus! SparkFun Qwiic Mux Breakout gør det muligt at kommunikere med flere I2C-enheder, der har samme adresse, hvilket gør tilslutningen nem. SparkFun Qwiic Mux har også otte egne konfigurerbare adresser, så der kan understøttes op til 64 I2C-busser på én forbindelse. For at gøre brugen af denne multiplexer endnu lettere, foregår al kommunikation udelukkende via I2C, med vores praktiske Qwiic-system.

Qwiic Mux giver dig også mulighed for at ændre de tre sidste bits i adressen, så der er mulighed for at vælge otte adresser via jumper, hvis du skal bruge mere end én Qwiic Mux Breakout på samme I2C-port. Adressen kan ændres ved at tilføje loddetin til enhver af de tre ADR-jumper. Hvert SparkFun Qwiic Mux Breakout fungerer med spændinger mellem 1,65V og 5,5V og er derfor ideelt til alle Qwiic-plader, som vi selv fremstiller.

SparkFun Qwiic connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærme og kabler, der gør det hurtigere og mindre fejlbehæftet at bygge prototyper. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1 mm rastermål. Dette reducerer pladsbehovet på printkortet, og polariserede forbindelser betyder, at du ikke kan tilslutte dem forkert.

Egenskaber:

• Driftsspænding: 1,65V – 5,5V
• Driftstemperatur: -40 – 85 °C
• I2C-adresse: 0x70 (standard) til 0x77
• 10x Qwiic-stik
  • 2x SpindelDaisy Chain)
  • 8 kanaler

Revisionsændringer: Med denne revision af SparkFun Qwiic Mux Breakout har vi kun foretaget én ændring for at forbedre brugervenligheden, som er angivet nedenfor. Hvis brugerne er i tvivl om, hvilken version de har købt, bedes de se på produktbillederne.

• SparkFuns Qwiic Mux Breakout inkluderer en ekstra Qwiic-stik med en jumperledning for at omgå MUX’en og forbinde andre Qwiic-kort.

Downloads

• Schematic (v1.1)
• Hookup GuideAnleitung
• Board Dimensions (v1.1)
