Pololu Shuntregulator: 13,2 V, 1,33 Ohm, 9 W 3770

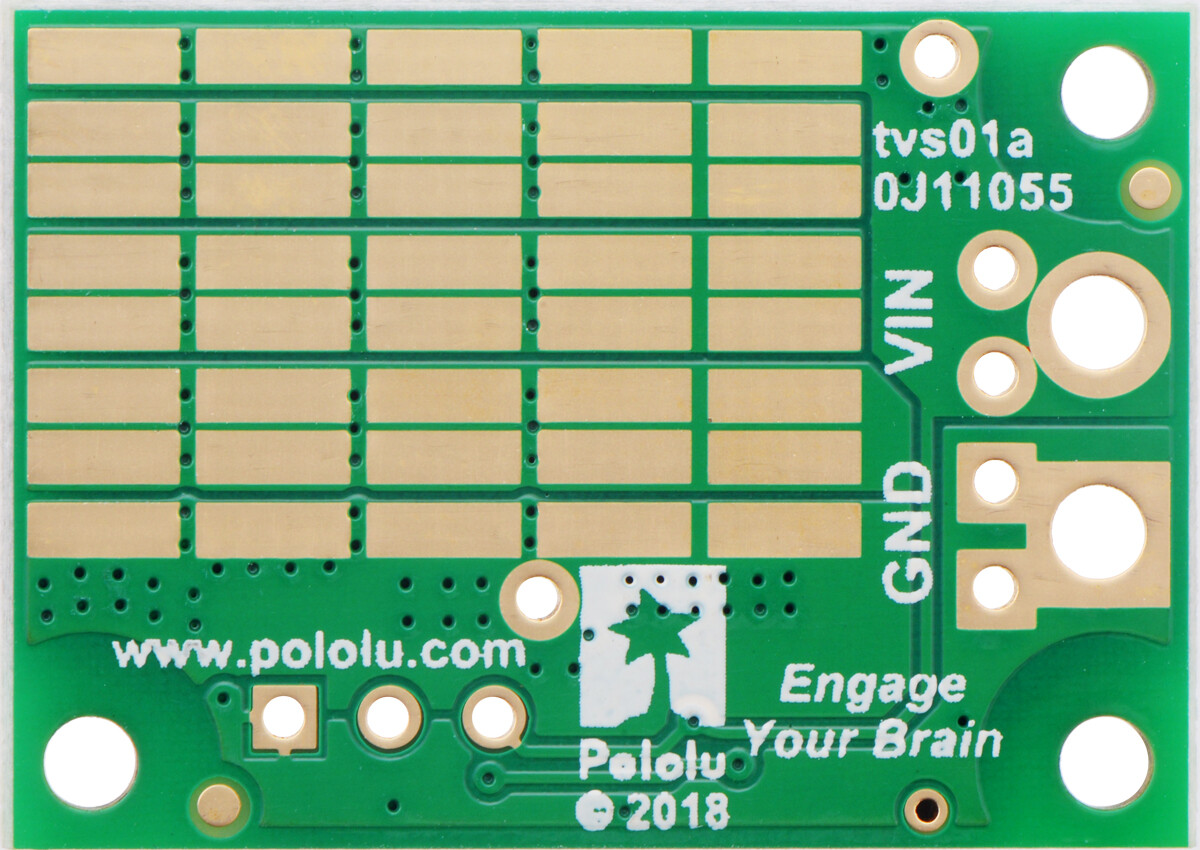

Denne Spændingsregulator Kan strømforsyninger beskytte mod spændingsspidser, der genereres af tilsluttede motorstyringer? Denne version har en Ønsket værdi på 13,2 V, en shuntmodstand 1,33 Ohm og tolv SMT-shunt-modstande på den ene side af printkortet (dette er den version med lavere effekt). Der kan også tilføjes et eksternt potentiometer for at ændre den indstillede spænding.

Ved de fleste motorstyringer opstår der situationer (normalt, når en motor bremser), hvor energi fra en motor sendes tilbage til strømforsyningen. Denne strømforsyning er typisk et batteri, som kan håndtere den indkommende strøm, og returstrømmen kan være en nyttig funktion af “regenerativ bremsning”, der forlænger batteriets levetid. Men i applikationer uden batterier kan denne returstrøm være et problem, hvis strømforsyningen ikke kan håndtere den godt. I nogle tilfælde kan spændingen stige til en værdi, som strømforsyningen tolererer, men dette kan beskadige motorcontrolleren eller anden elektronik, der er forsynet med strøm fra kredsløbet. I andre situationer har strømforsyninger “spændingsbeskyttelses”-funktioner, der registrerer en stigning i udgangsspændingen og slår strømforsyningen fra.

Den nemmeste løsning på problemet er ofte en transientstransient-dæmpningsdiode (TVS), en stor zendiod, der er optimeret til at håndtere store strømstød. TVS-dioder har normalt ikke en tilstrækkelig smal tolerancemængde til brug med netværk med overspændingsbeskyttelse. For eksempel kan et 12V-netværk have en tolerancemængde på 5 %, hvilket betyder, at den udgangsspænding kan ligge op til 12,6 V, så beskyttelsesmekanismen ikke må reagere ved under 12,6 V. Hvis overspændingsbeskyttelsen udløses ved en afvigelse på 15 %, skal eventuelle spændingsstød holdes under 13,8 V. De fleste basis-TVS har ikke tilstrækkelig smal tolerancemængde for at sikre drift i dette område.

Pololus Shunt-regulator er designet til sådanne scenarier, hvor der for nogle almindelige spændinger er faste værdier med en nøjagtighed på ±3 %, og justerbare versioner er tilgængelige for enhver spænding fra ca. 5 V til 35 V. For at bruge Shunt-regulatoren skal den installeres parallelt (parallel) med din strømforsyning. Under normale forhold bør forsyningsspændingen ligge under det ønskede værdi for Shunt-regulatoren, og regulatoren bør kun trække et strømforbrug på mindre end 0,5 mA. Men hvis spændingsspidser overstiger den ønskede værdi, vil Shunt-regulatoren trække betydeligt mere strøm, hvilket resulterer i energitab og begrænser omfanget af spændingsændringen.

Generelle specifikationer

• Udgangsspænding: 13,2 V
• Shuntmodstand: 1,33 Ohm
• Effekt: 9 W
• Maksimalt hvilestrøm: 0,5 mA

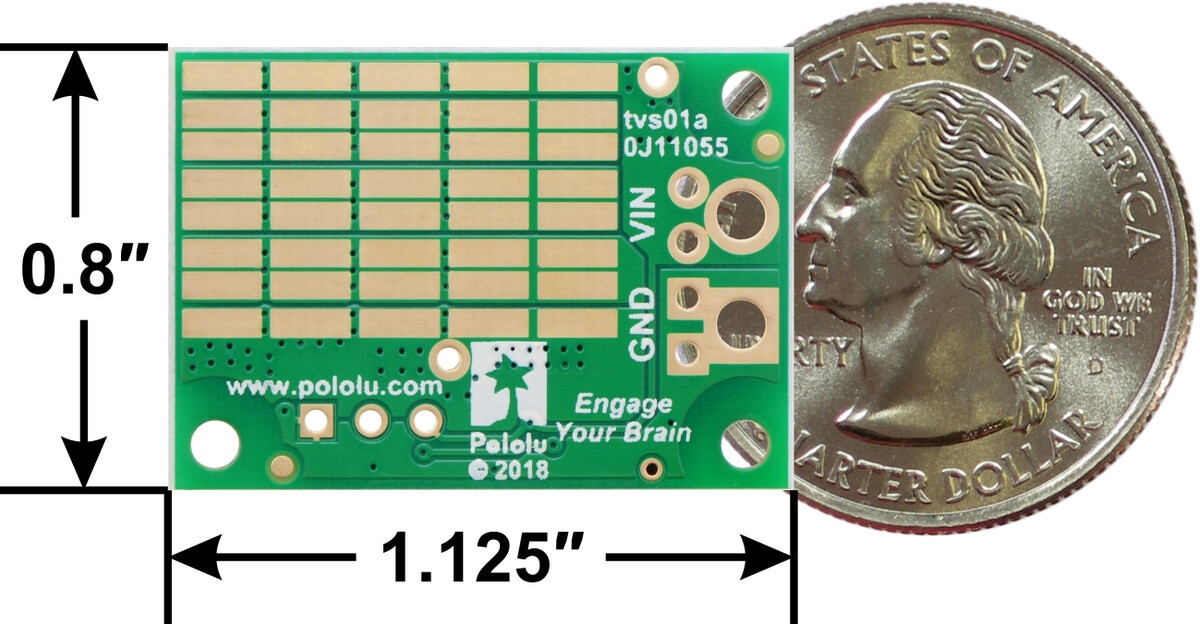

• Størrelse: 0,80″ × 1,125″ × 0,30″
• Vægt: 2,8 g
