Pololu Charge Pump Voltage Inverter: 1,8-5,3 V, 60 mA 2839

Denne printplade er et Opladningspumps-spændingsinverter, der einen Eingangsstrom zwischen 1,8 V og 5,3 V om at generere en passende negativ udgangsspænding med en typisk effektivitet på over 80 %. Omskifteren kan kontinuerligt levere en udgangsstrøm 60 mA leverer en løsning, der gør det muligt at opnå en simpel løsning til applikationer, der kræver en negativ forsyning med lav effekt, herunder sensorforsyninger og bipolar operationsforstærkerkredsløb.

I modsætning til en spændingsregulator, der genererer en konstant udgangsspænding fra et område af indgangsspændinger, har denne inverter ikke en fast udgangsspænding; den negative udgangsspænding på modulet varierer proportional med den modtagne positive indgangsspænding. Men du kan opnå en reguleret negativ spænding ved at forsyne inverters med en forreguleret strømforsyning. Ved en fast 5 V-forsyning genererer f.eks. modulet en konstant −5 V på sit udgang; ved et 3,3 V-indgang er udgangen &min;3,3 V. Bemærk, at størrelsen af udgangsspændingen falder, når udgangsstyrken stiger; se venligst diagrammerne nedenfor på denne side for en mere detaljeret karakterisering.

Funktioner

• Indgangsspænding: 1,8 V til 5,3 V
• Negativ udgangsspænding inverteres fra indgangen
• Typisk konstant strøm: 60 mA
• <200 µA typisk strøm i hvile

Mål

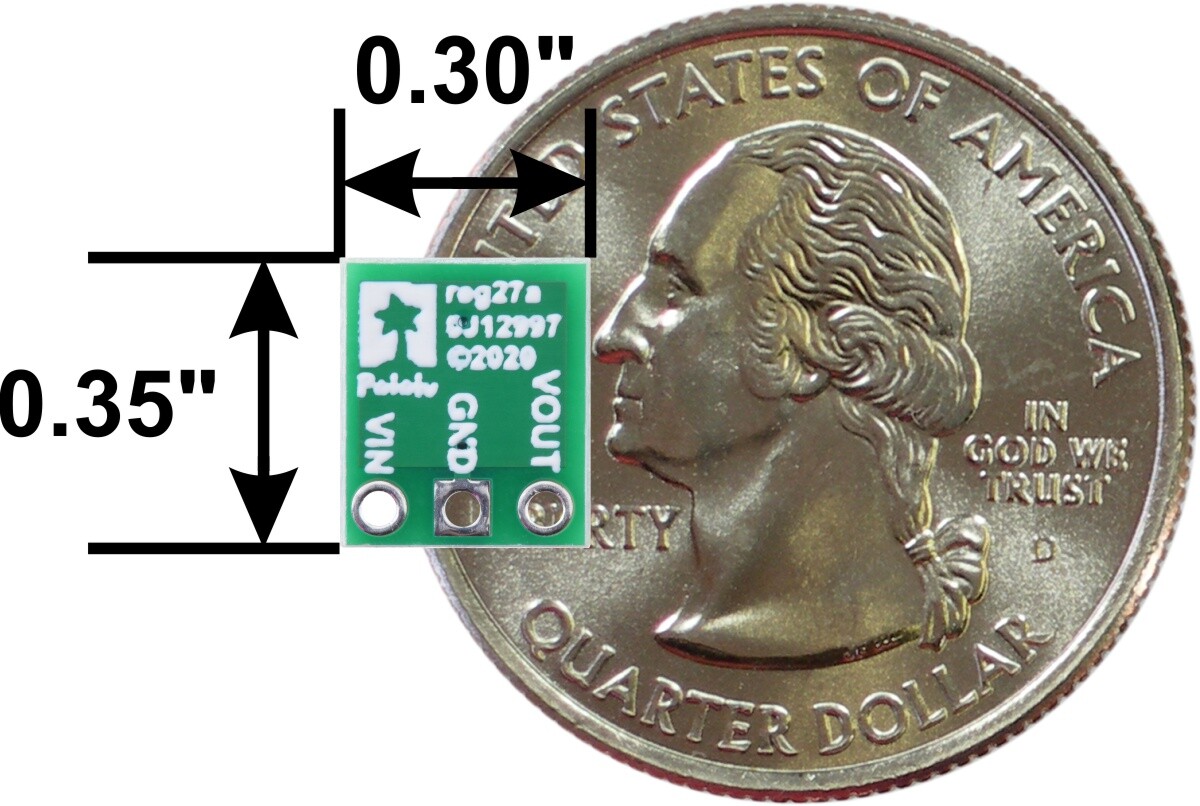

• Størrelse: 0,3″ x 0,35″ x 0,09″ (Uden inkluderede optionelle header).
• Vægt: 0,17 g

Generelle specifikationer

• Minimumsdriftstemperatur: 1,8 V
• Maksimal driftsspænding: 5,3 V
• Maksimal udgangsstrøm: 60 mA
• Polaritetsbeskyttelse?: Ja

Mærkater

• PCB-udviklingskoder: reg27a
• Andre PCB-markeringer: 0J12997

Downloads

• Dimension
• 3D model
• Drill guide

Yderligere information
