Pololu Optical Encoder-par kit til Micro Metal Gearmotorer, 3.3V 2591

Oversigt:

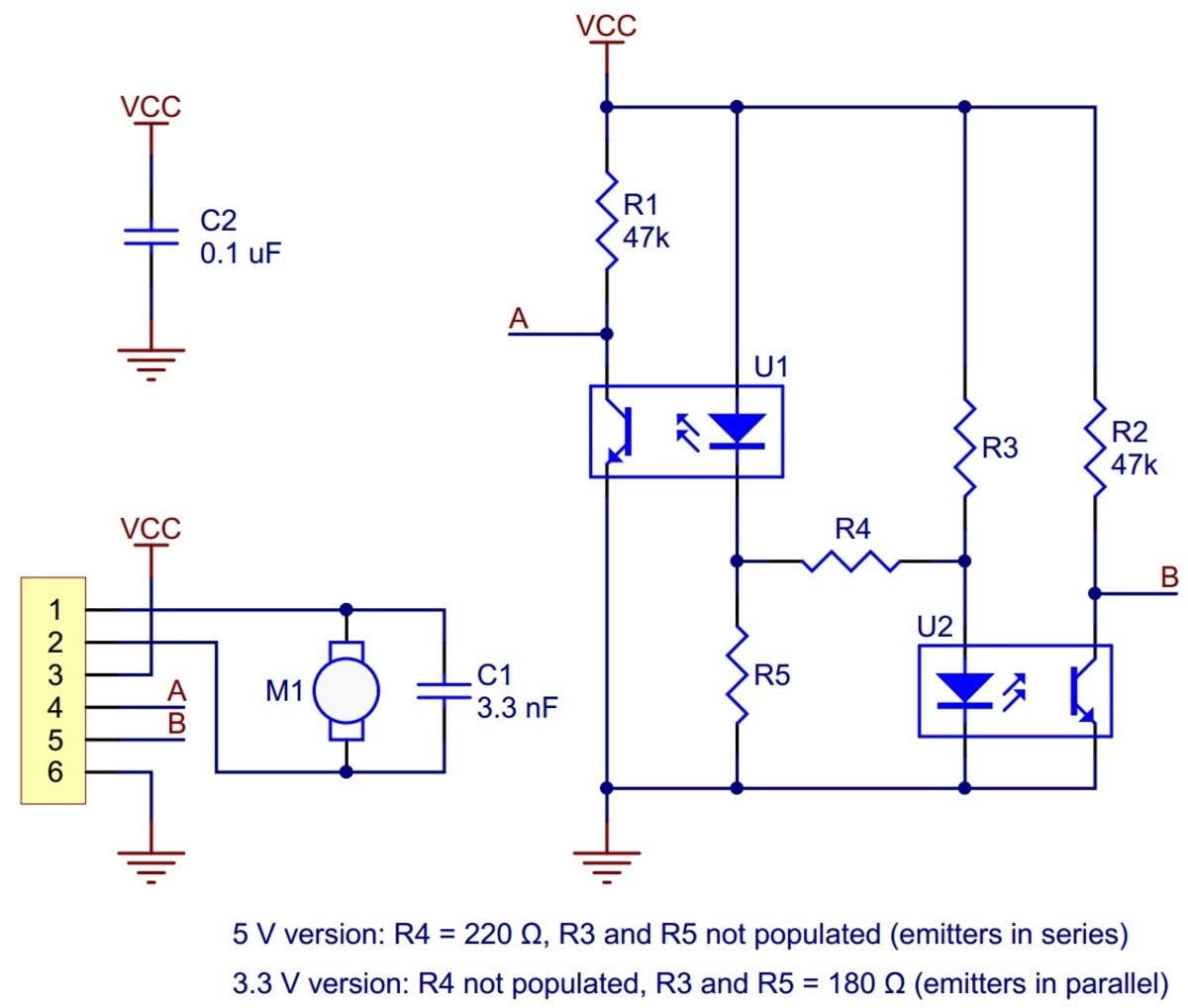

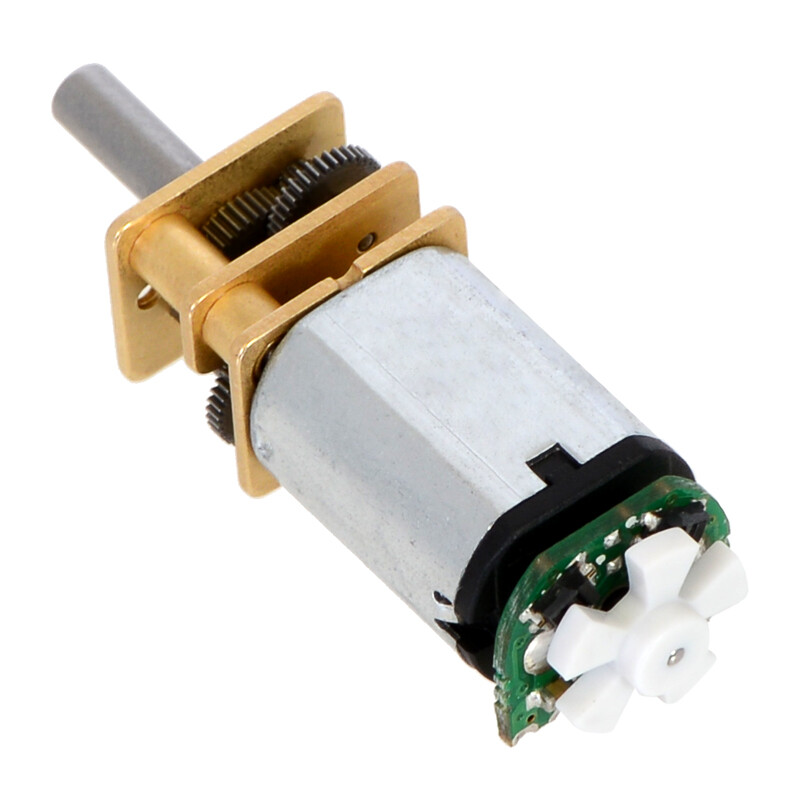

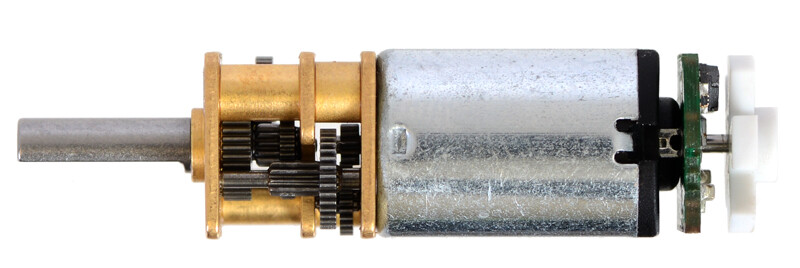

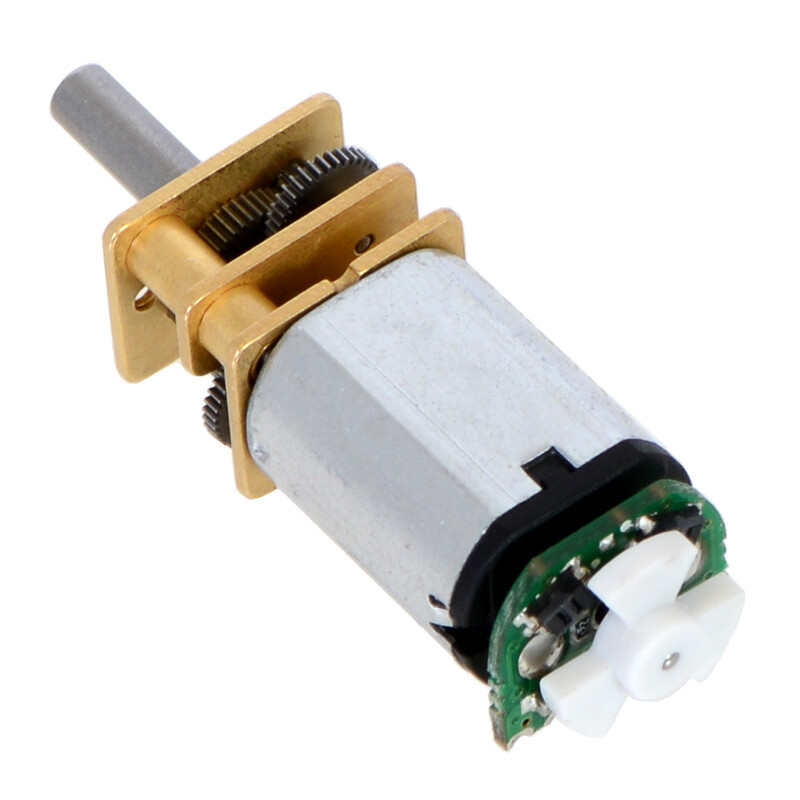

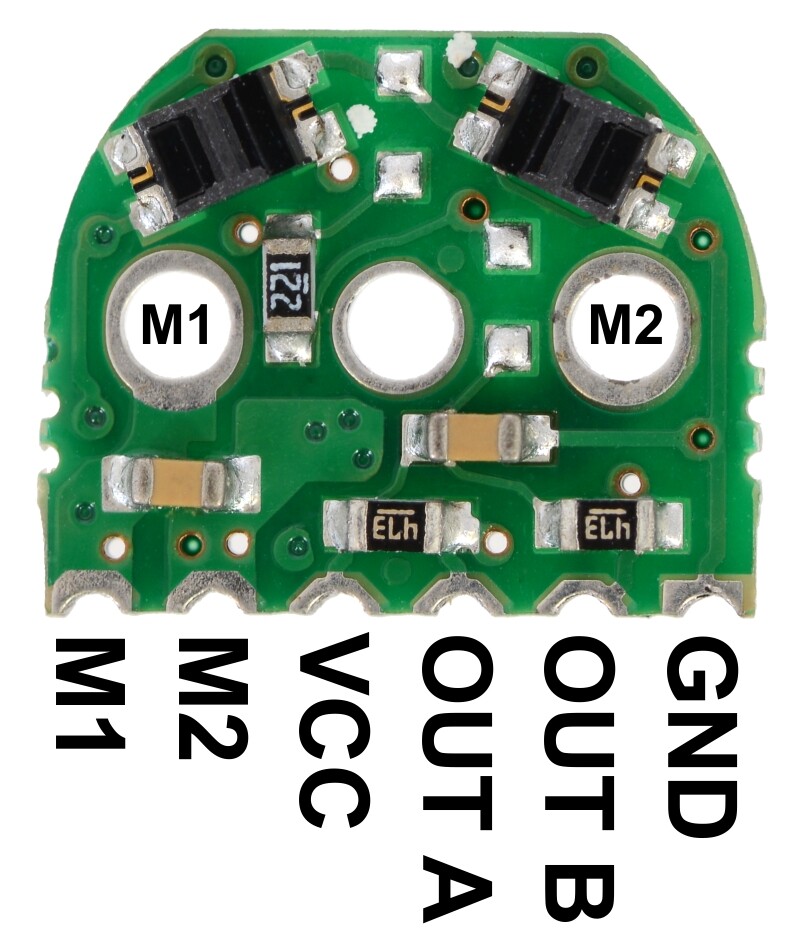

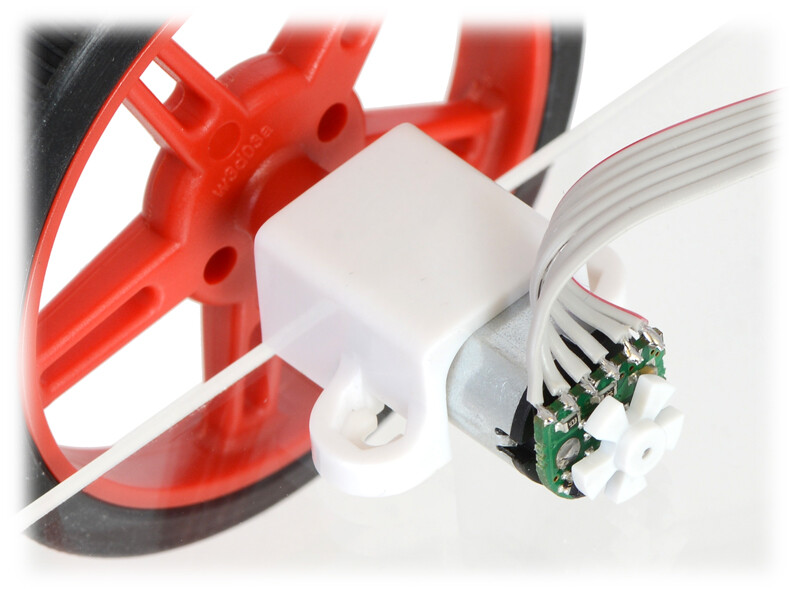

Dette sæt indeholder sensorplader og reflekterende hjul til at kode to mikrometallgearmotorer med forlængede aksler (motorer er ikke inkluderet i dette kit). 3-tand og 5-tand encoderhjul er inkluderet, så der kan vælges mellem 12 og 20 z-værdier pr. omdrejning af motoren (for at beregne antallet af encoderz-værdier pr. omdrejning af gearudgangen skal man multiplicere med gearingsforholdet). Da udgangene på sensorpladen er direkte fototransistorudgange, kræves der ofte en vis signalbehandling mellem sensoren og et digitalt system, der behandler signalerne. Til en encoderløsning, der kan tilsluttes direkte til en mikrocontroller eller anden digital kredsløb, anbefales vores magnetiske encoderpar-kit til mikrometallgearmotorer, som vi generelt anbefaler med denne optiske encoder.

Bemærk: Denne encoder er ikke kompatibel med vores HPCB mikro-metal gearmotorer (HPCB motorstik er for store til at passe i de tilsvarende printpladestik), men den er kompatibel med LP-, MP- og HP versionerne af vores mikro-metal gearmotorer.

Bemærk: Dette sensorsystem er beregnet til relativt erfarne brugere, der er fortrolige med installation af den fysiske encoder og brugen af de resulterende signaler. Det fungerer kun med mikrometall-gearmotorer, der har forlængede aksler.

Leveringsomfang:

• 1x Pololu optisk encoderpar til Mikrometall-getriebemotorer, 3.3V

Downloads

• Bedienungsanleitung
