Pololu L3GD20H 3-Axis Gyro Carrier med spændingsregulator 2129

Oversigt:

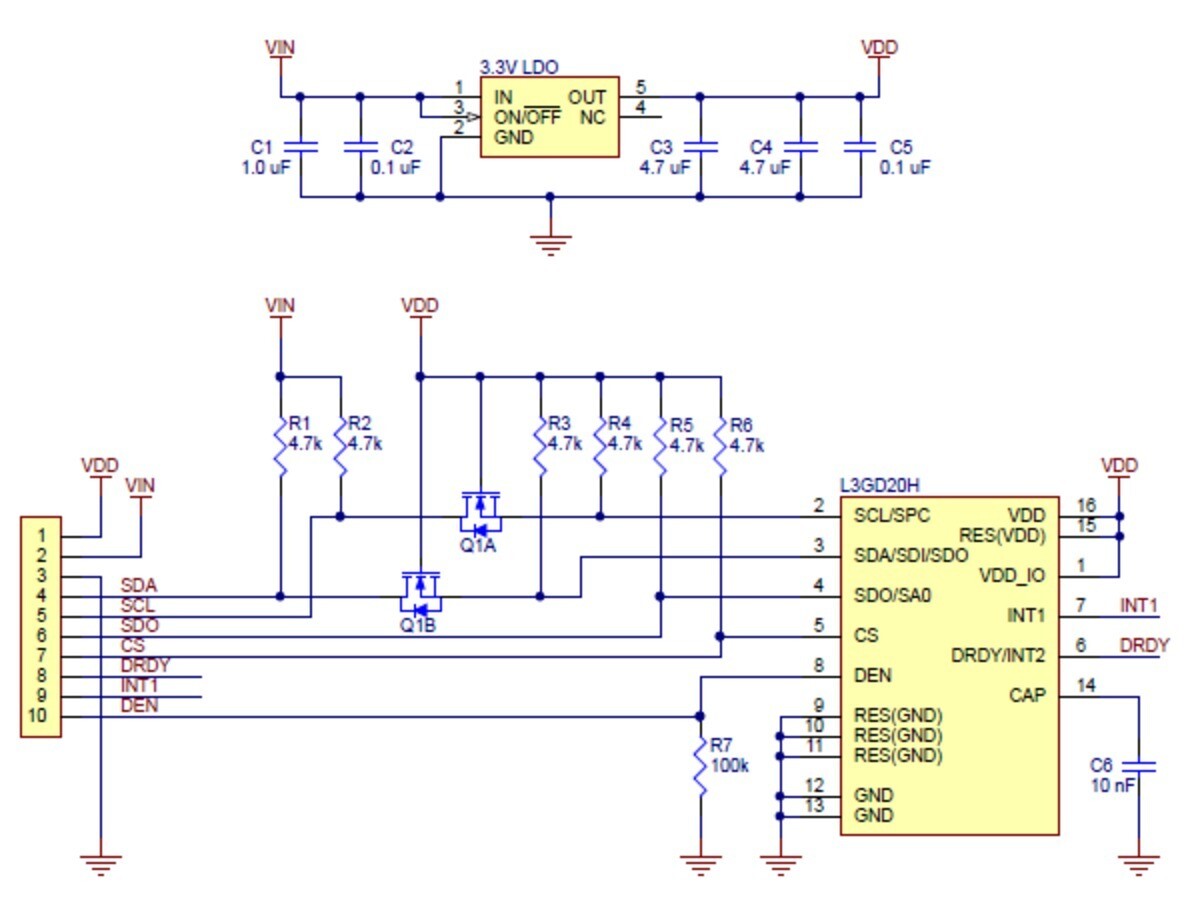

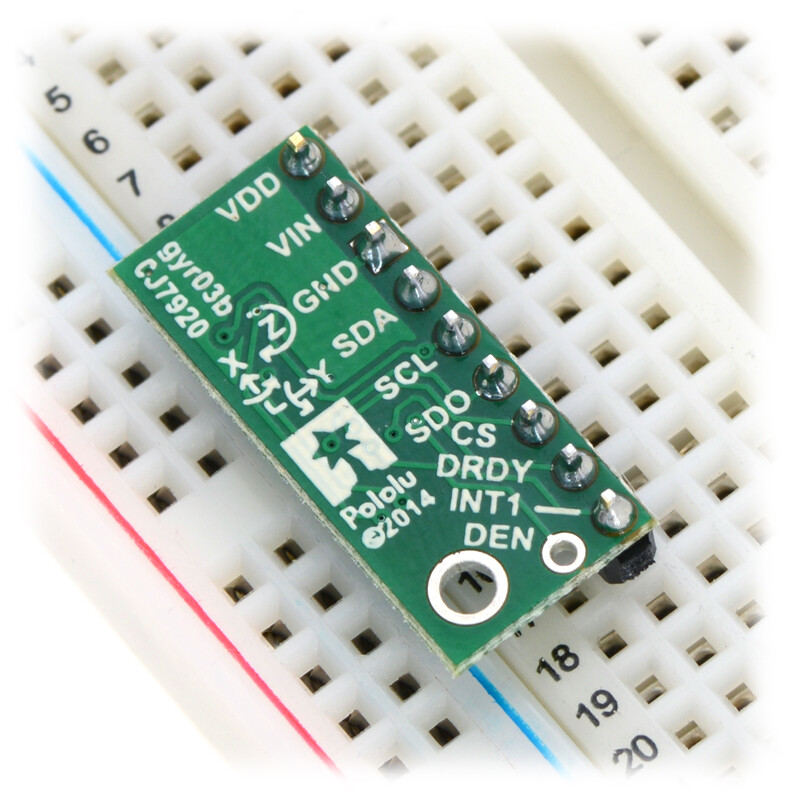

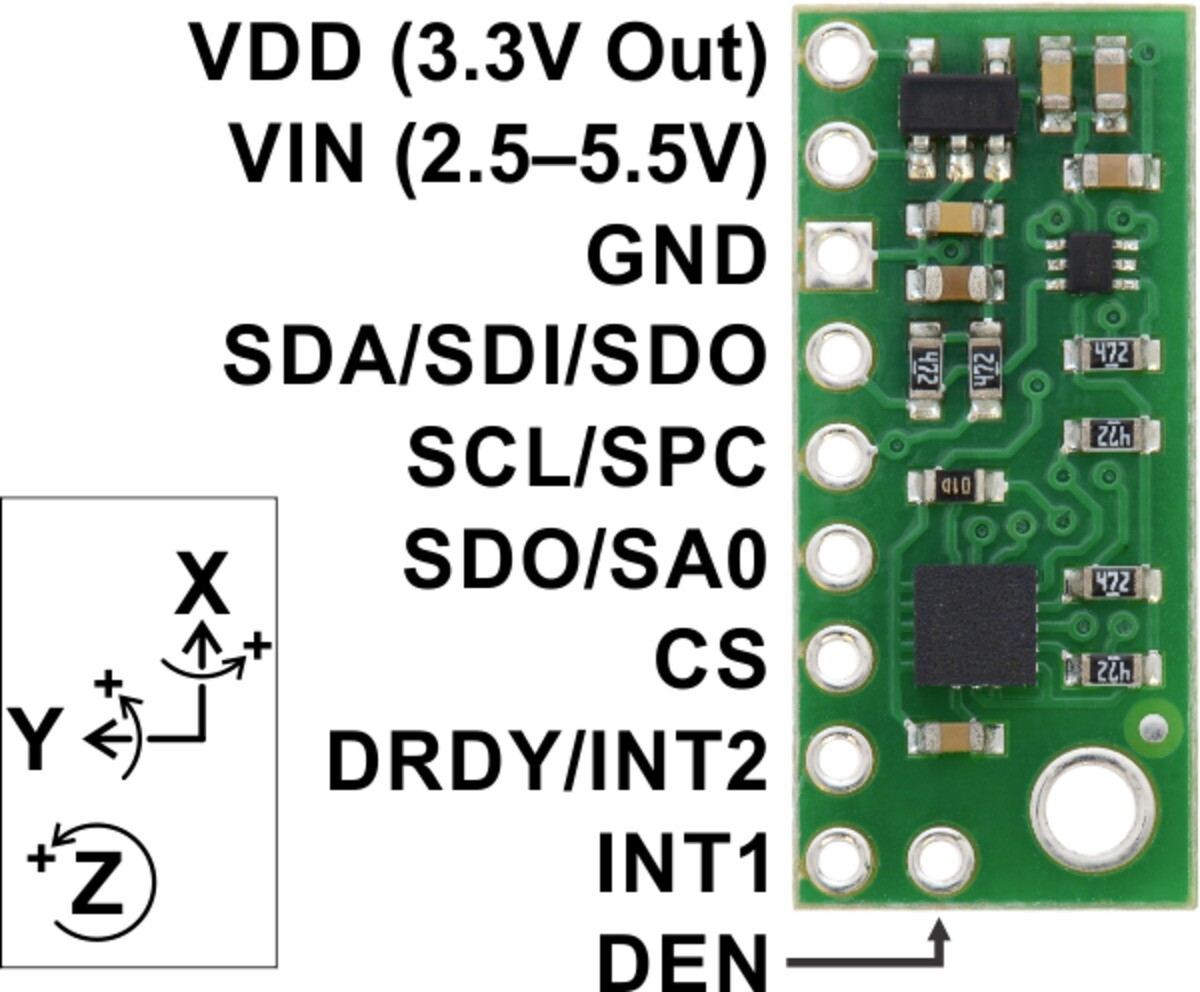

Denne plade er et kompakt (0,4? × 0,9?) breakout-board til den treakselige digitale output-sensor L3GD20H fra ST; L3GD20H er en fremragende IC, men dets lille, blyfri LGA-hus gør det svært for den typiske studerende eller hobbyist at bruge. Den fungerer også med spændinger under 3,6 V, hvilket kan gøre det vanskeligt at tilslutte til mikrocontrollere med 5 V. Denne breakout-plade løser disse problemer ved at integrere yderligere elektronik, herunder en 3,3V strømforsyning og spændingsregulator, i så kompakt en størrelse som muligt. Pladen leveres fuldt udstyret med sine SMD-komponenter, inklusive L3GD20H.

L3GD20H har mange forbedringer i forhold til den ældre L3GD20, herunder bedre nøjagtighed og stabilitet, lavere strømforbrug og en meget kortere opstartstid, alt sammen i et mindre kabinet, hvilket gør det muligt at gøre hele printpladen mindre. L3GD20H har mange konfigurerbare muligheder, herunder tre valgbare drejeratsempfindelighedsniveauer, syv valgbare udgangsdatashiftfrekvenser, syv forskellige indbyggede FIFO-tilstande til at buffere udgående data og et programmerbart eksternt interruptsignal. De tre vinkelhastighedsmålinger er tilgængelige via en digital grænseflade, som kan konfigureres til enten at fungere i I²C- eller SPI-tilstand.

Tekniske specifikationer:

• Dimensioner: 0,4? × 0,9? × 0,1? (13 × 23 × 3 mm)
• Vægt uden blyantstifter: 0,7 g (0,03 oz)
• Driftsspænding: 2,5 V til 5,5 V
• Strømforsyning: ~6 mA
• Udgangsformat (I²C/SPI): En 16-bit værdi pr. akse
• Sensitivitetsområde (konfigurerbart): ±245°/s, ±500°/s eller ±2000°/s

Emballage liste:

• 10 x 1 rækker af 0,1? lige stifter
• 9×1 rækker af 0,1? rette stifter

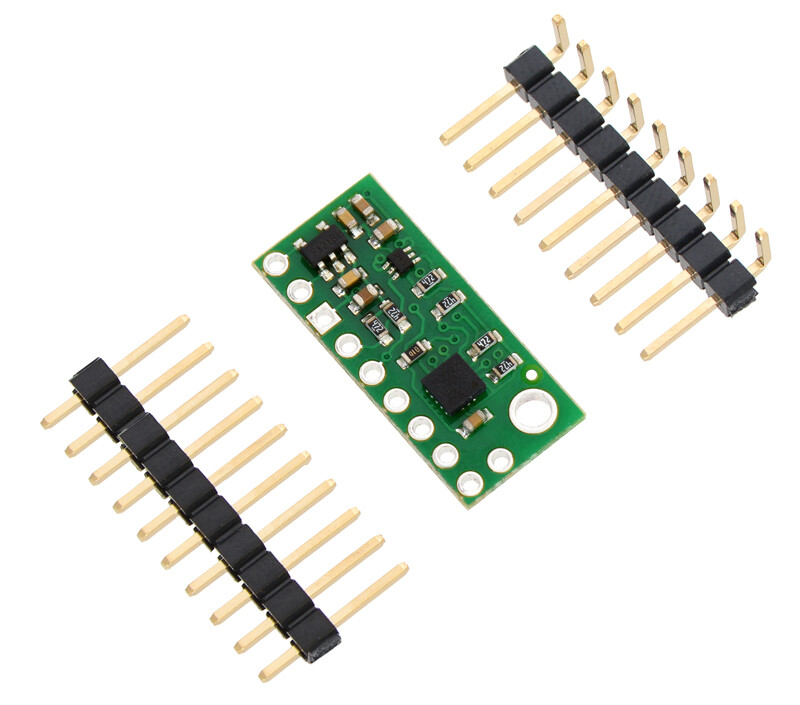

• 1x Pololu L3GD20H 3-akse gyroskop med spændingsregulator
