Pololu ACS72981LLRATR-100U3 Nærmålingssensor Compact Carrier 0A til 100A 3.3V 5255

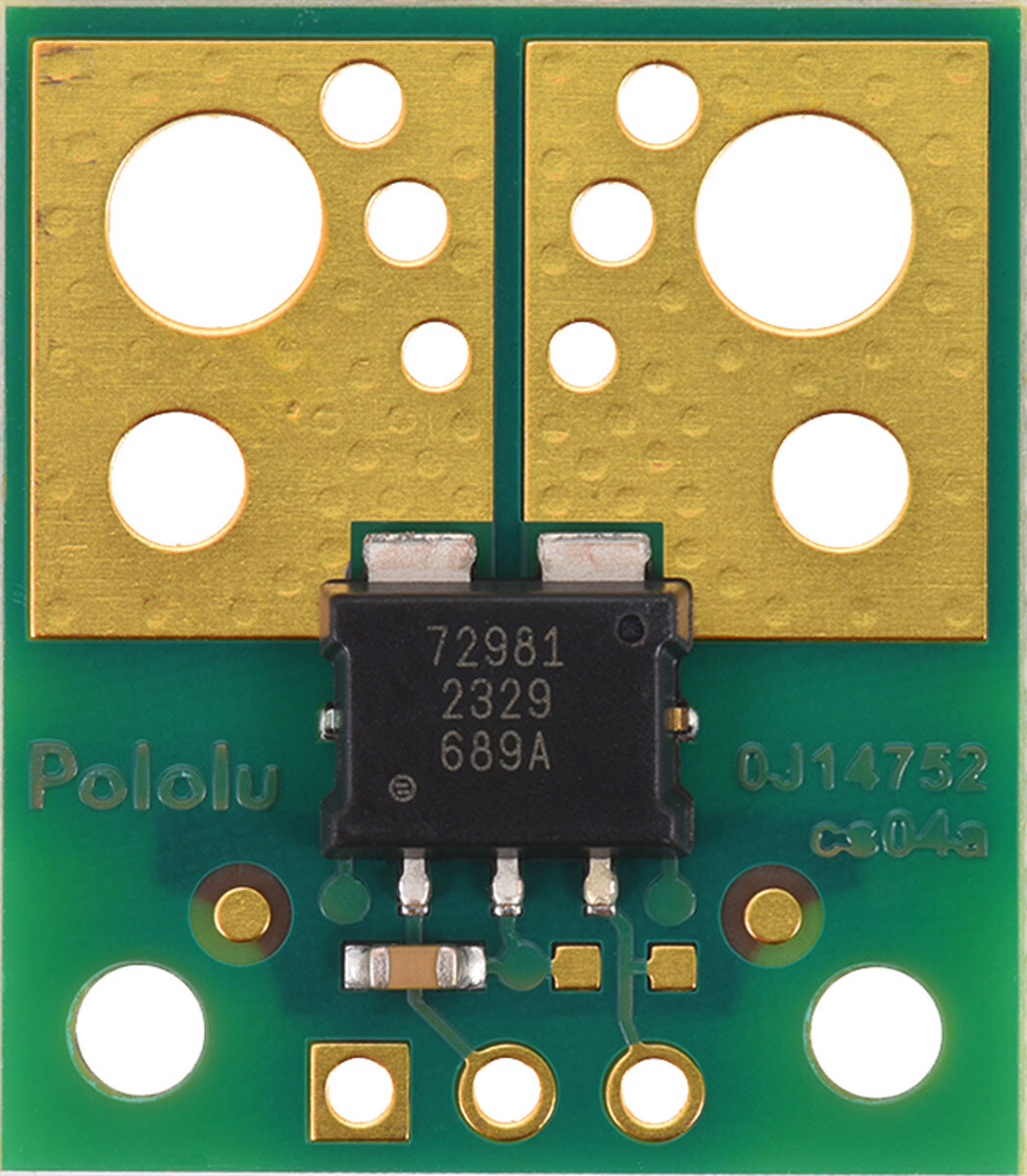

Denne printplade er en enkel, kompakt bærer ACS72981LLRATR-100U3 baseret på Hall-effekt Lineær strømsensorder einen strømforsyningsvej med lav modstand (ca. 0,2 m?) og en høj båndbredde på 250 kHz for hurtige responstider.

Denne bærer har en ACS72981LLRATR-100U3, som er designet til drift med nominelle 3,3 V og for en unidirektionel indgangsstyrke fra 0 A til 100 A.

Vi tilbyder disse kompakte breakout-boards med support fra Allegro Microsystems som en enkel måde at bruge eller evaluere deres ACS72981xLR Hall-effekt baserede lineære strømsensorer på; Vi anbefaler derfor, at I læser databladet for ACS72981 omhyggeligt, før I bruger dette produkt. I den følgende liste er nogle af de vigtigste funktioner ved sensoren angivet:

• Differensielle Hallsensorer undertrykker jævne magnetfelter, så sensorens orientering i forhold til ensartede eksterne magnetfelter (f.eks. Jordens magnetfelt) har mindre indflydelse på målingen.
• Den interne modstand af sporet er typisk 0,2 m og printpladen består af 6 lag 2-oz kobber, så der går meget lidt strøm i modulet.
• Brugen af en Hall-effekt-sensor betyder, at IC’en kan isolere strømføringen elektrisk fra sensorens elektronik, hvilket gør det muligt at placere sensoren et vilkårligt sted langs strømføringen og bruge den i applikationer, der kræver elektrisk isolation.
• Analog udgangsspænding med høj båndbredde og 250 kHz, proportional til AC- eller DC-strømme.
• Reaktionshastighed på mindre end 2 µs.
• Tilgængelige i 3,3 V og 5 V versioner.
• Den integrerede digitale temperaturkompenseringskredsløb muliggør forbedret nøjagtighed over hele driftsområdet.

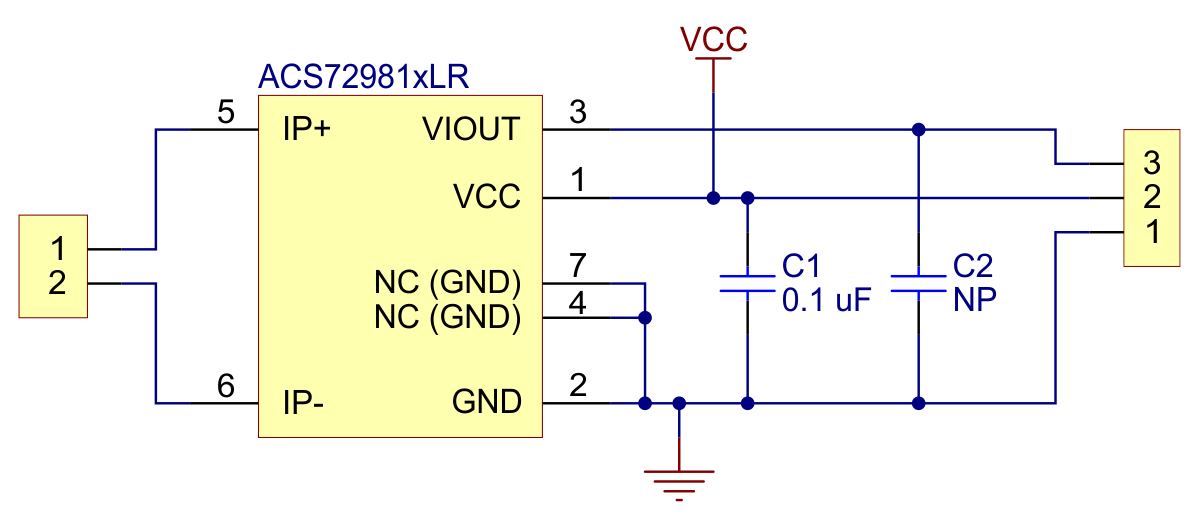

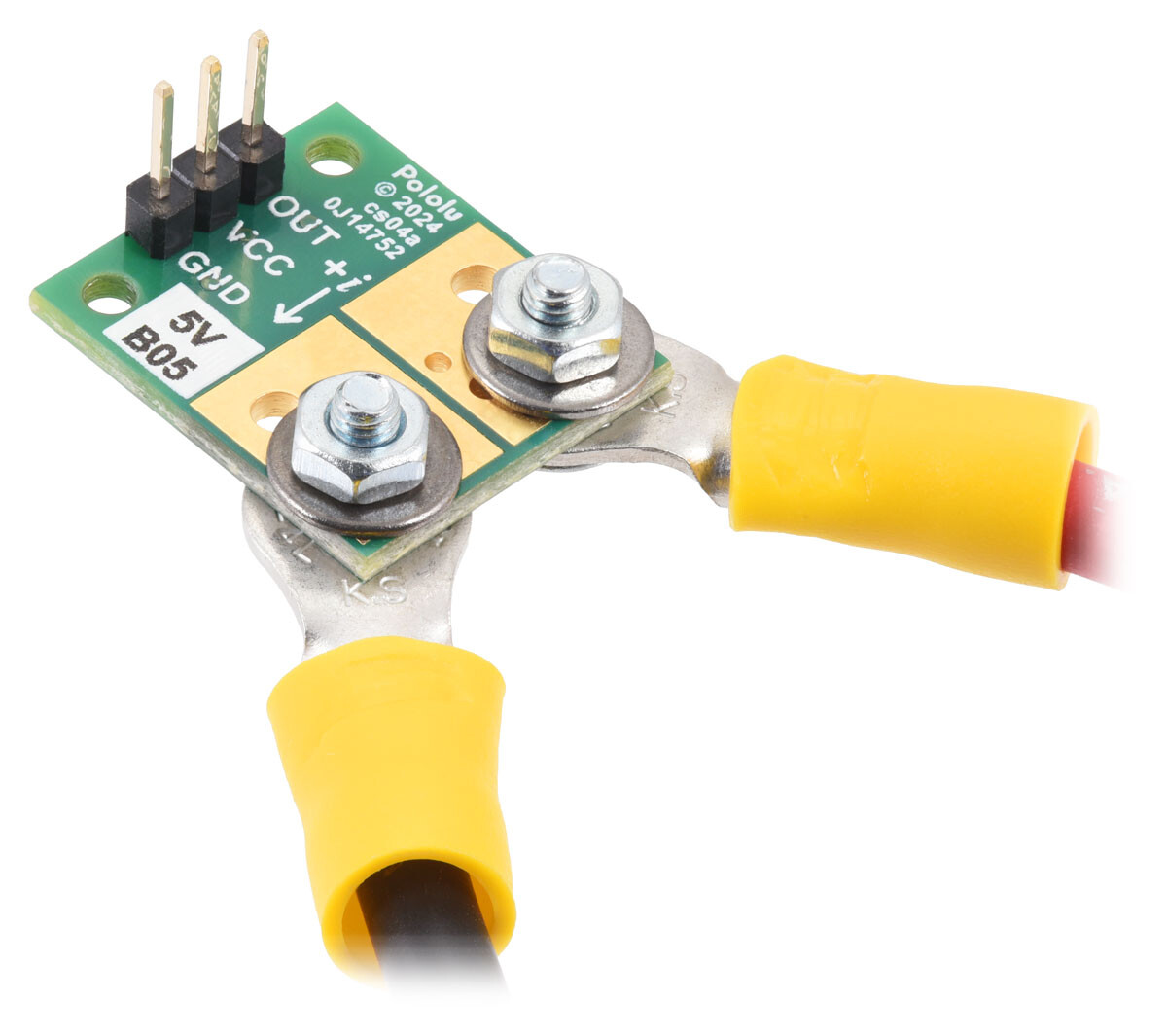

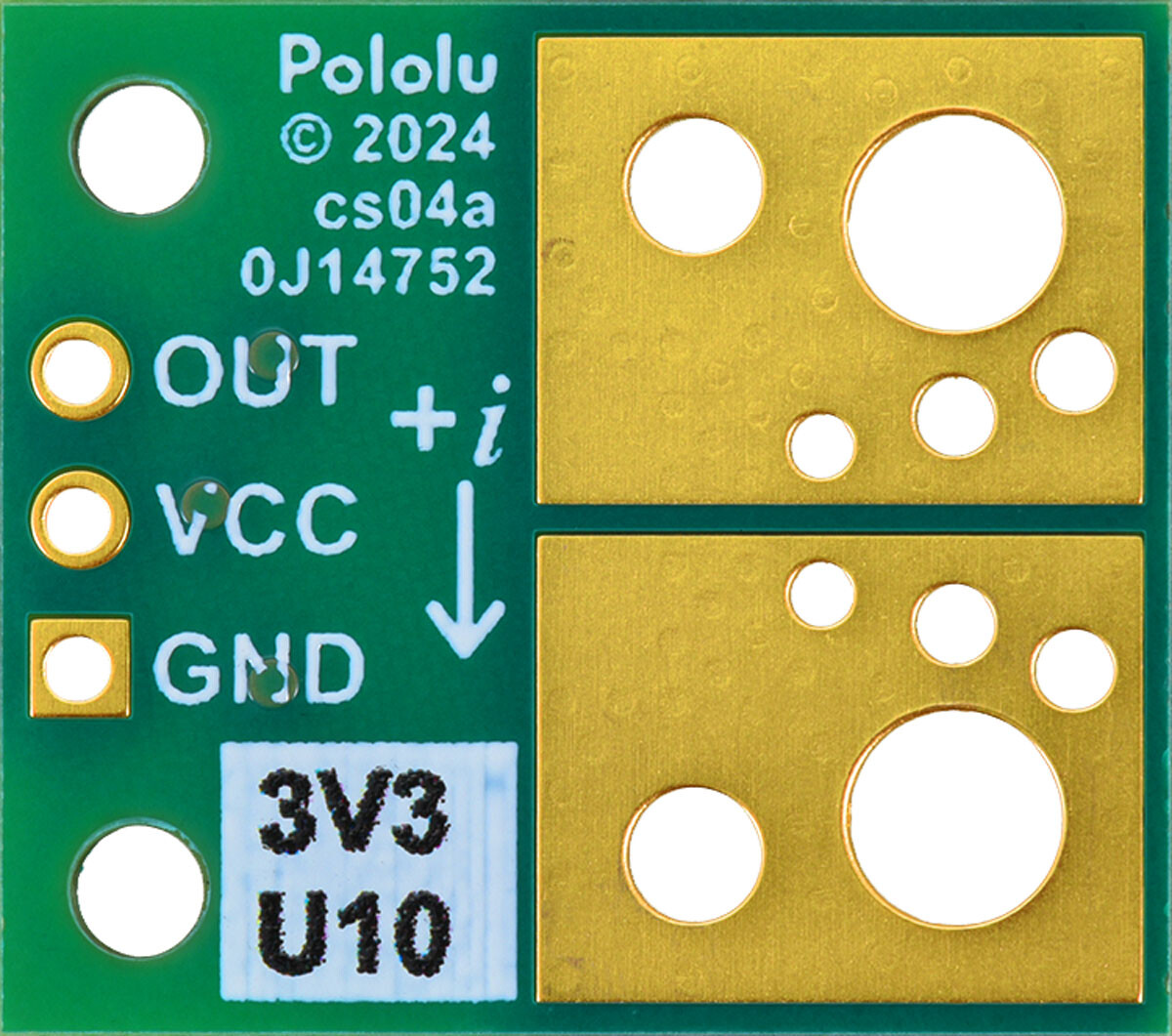

Paddene er mærket på den nederste trykplade. Trykpladen viser også retningen, som angives med pilen. +i som positiv strøm.

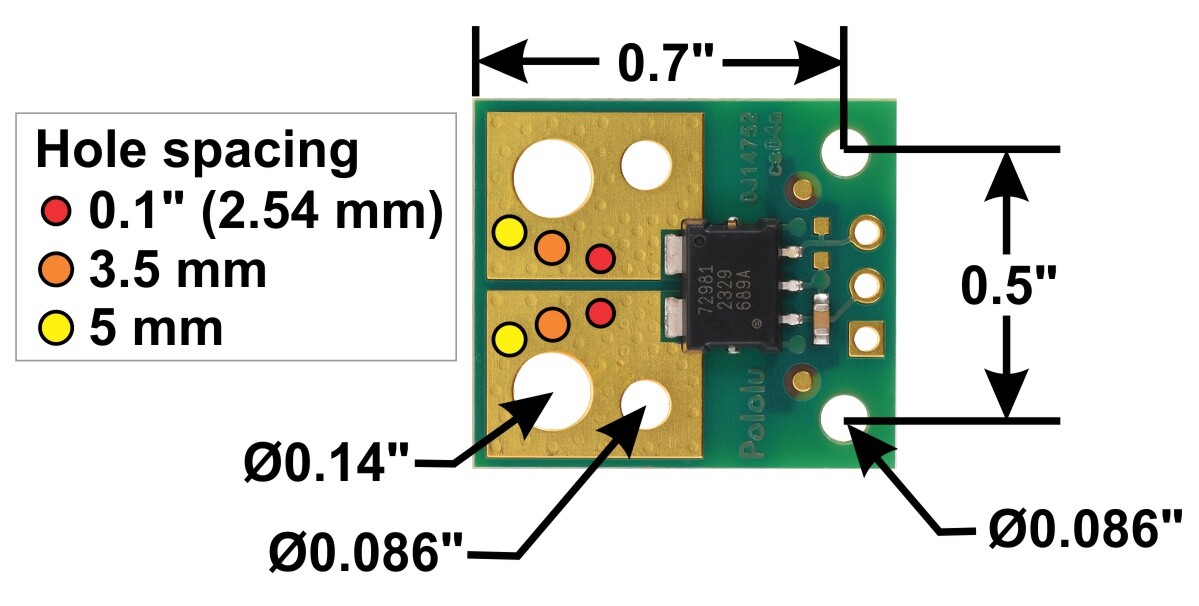

Mål

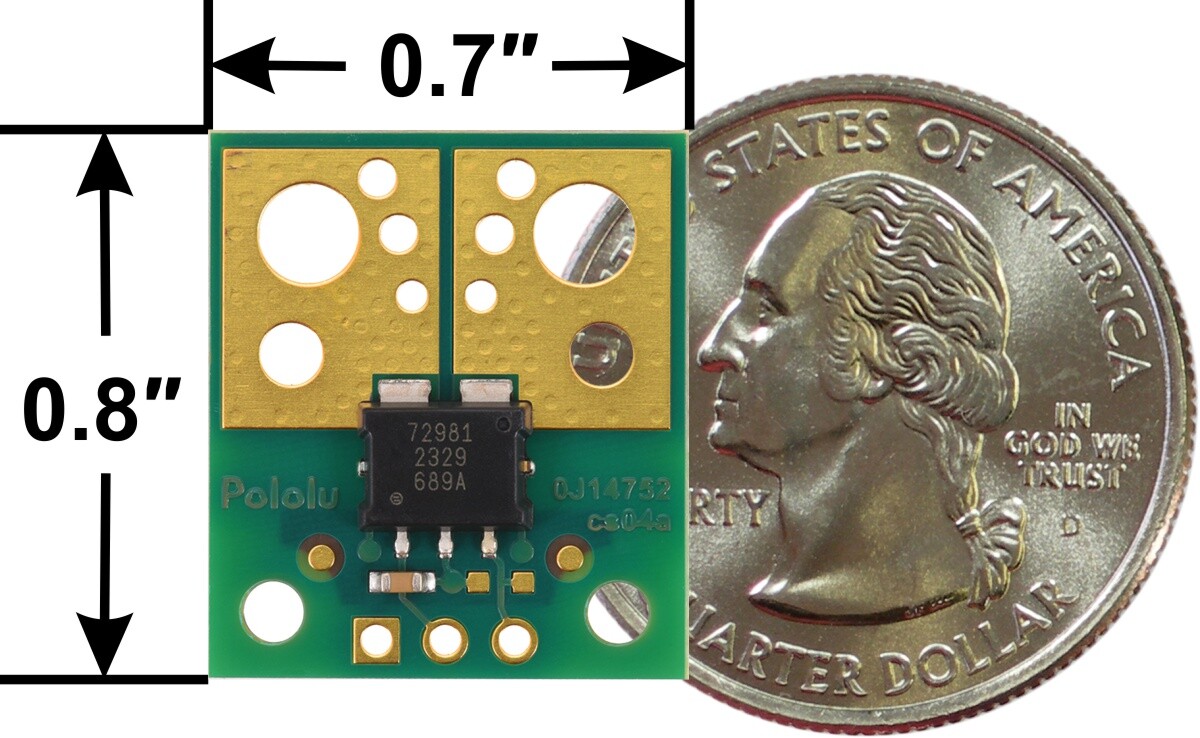

• Størrelse: 0,7″ x 0,8″
• Vægt: 1,4 g

Generelle specifikationer

• Typisk driftsspænding: 3,3 V
• Strømmåling: 26,4 mV/A. @ VCC = 3,3 V.
• Minimum logikspænding: 3,0 V
• Maksimal logisk spænding: 3,6 V
• Strømforsyning: 14 mA. max
• Version: 0A til 100A (enkeltretningsmæssig 100A), 3,3V
• Strømsensor: Allegro ACS72981LLRATR-100U3
