Pololu ACS72981LLRATR-050B5 Strømsensor Kompakt Carrier -50A til +50A 5V 5251

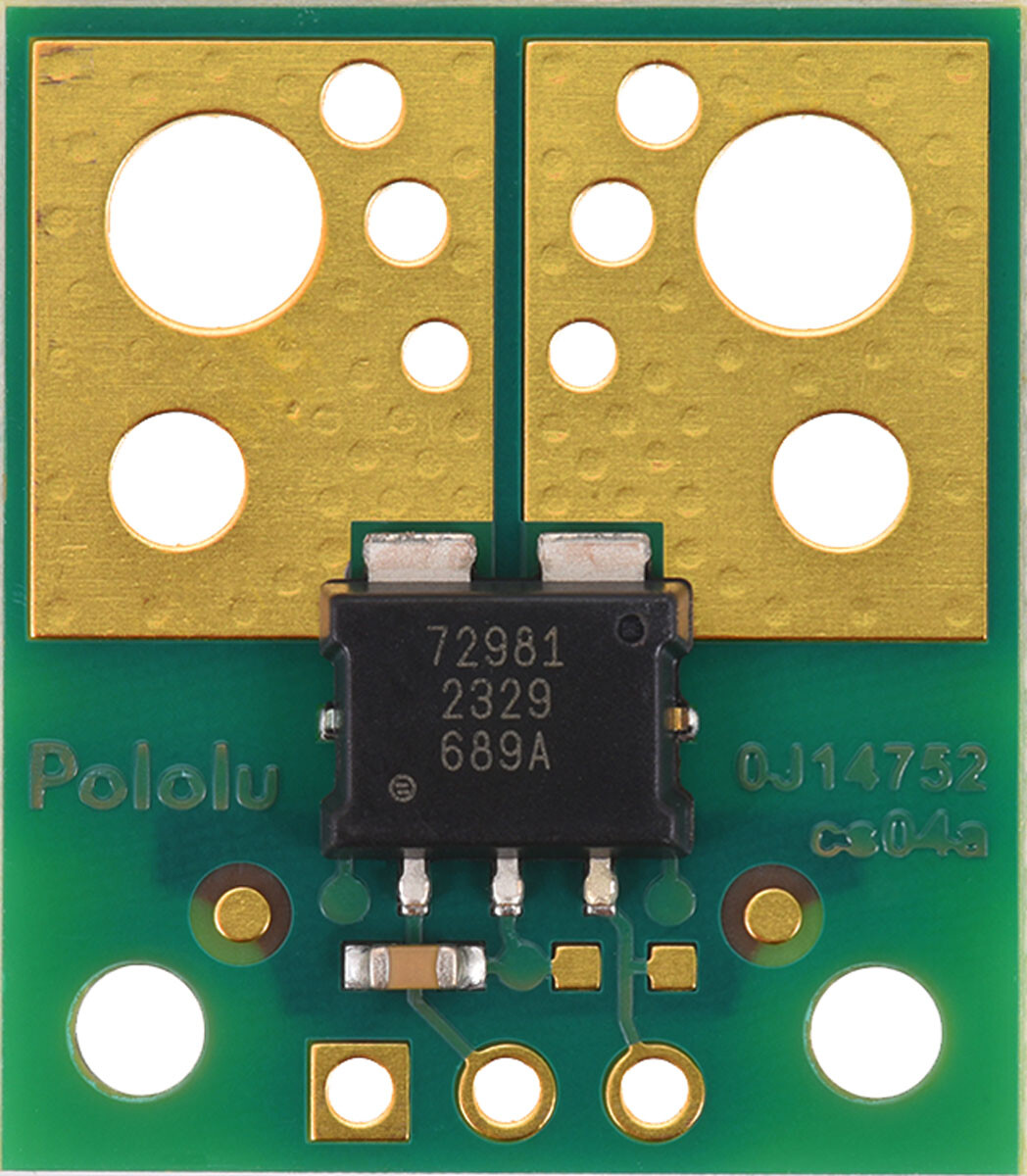

Denne printplade er en enkel, kompakt bærer ACS72981LLRATR-050B5 baseret på Hall-effekt Lineær strømsensorder einen strømforsyningsvej med lav modstand (ca. 0,2 m?) og en høj båndbredde på 250 kHz for hurtige responstider.

Denne strømforsyning har en ACS72981LLRATR-050B5, som er designet til drift med 5 V og kan håndtere en bidirektionel strøm fra -50 A til +50 A.

Vi tilbyder disse breakout-boards med support fra Allegro Microsystems som en enkel måde at bruge eller evaluere deres ACS71240 Hall-effektbaserede lineære strømsensorer på; Vi anbefaler derfor, at du omhyggeligt læser databladet for ACS71240, før du bruger dette produkt. I følgende liste er nogle af de vigtigste funktioner ved sensoren angivet:

• Differensielle Hallsensorer undertrykker jævne magnetfelter, så sensorens orientering i forhold til ensartede eksterne magnetfelter (f.eks. Jordens magnetfelt) har mindre indflydelse på målingen.
• Den interne modstand i sporet er typisk 0,6 m og printpladen består af 2 oz kobber, så der går meget lidt strøm tabt i modulet.
• Brugen af en Hall-effekt-sensor betyder, at IC’en kan isolere strømføringen elektrisk fra sensorens elektronik, hvilket gør det muligt at placere sensoren et vilkårligt sted langs strømføringen og bruge den i applikationer, der kræver elektrisk isolation.
• Høj båndbredde på 120 kHz for hurtige responstider.
• Overstrømsfejludgang med en responstid på 1,5 µs indikerer, når strømmen overstiger det optimale driftsområde.
• Outputtet er ikke ratimetrisk (dvs. nulpunktet og følsomheden er uafhængige af den faktiske strømforsyningsspænding), hvilket sikrer immunitet over for støjende strømforsyninger.
• Integrerede digitale temperaturkompenseringskredsløb muliggør en næsten lukket reguleringsnøjagtighed over temperaturen i en sensor med åben kredsløb.
• Driftsområde med temperatur på -40 °C til 125 °C, egnet til brug i bil.

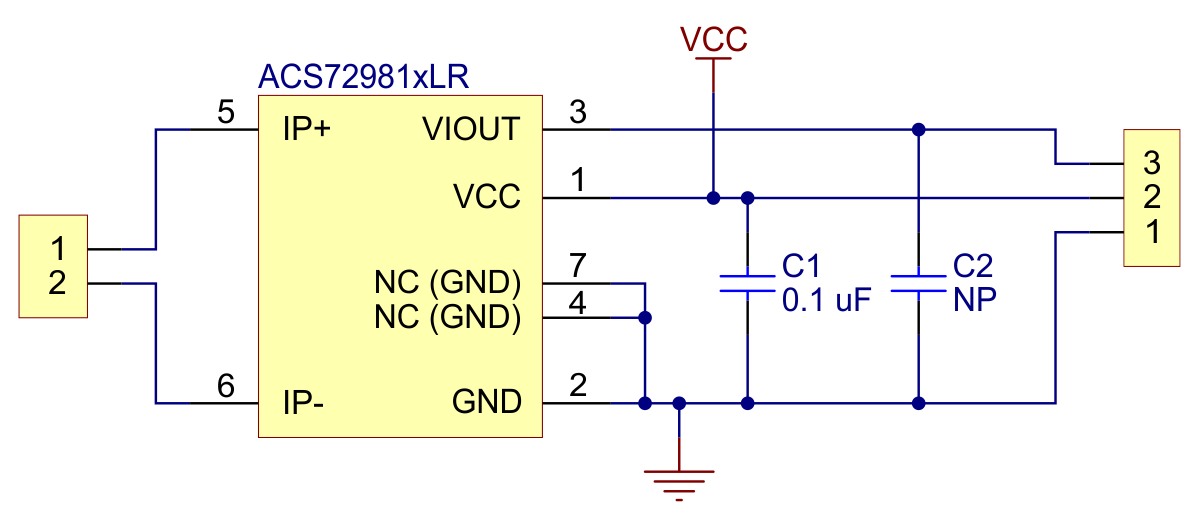

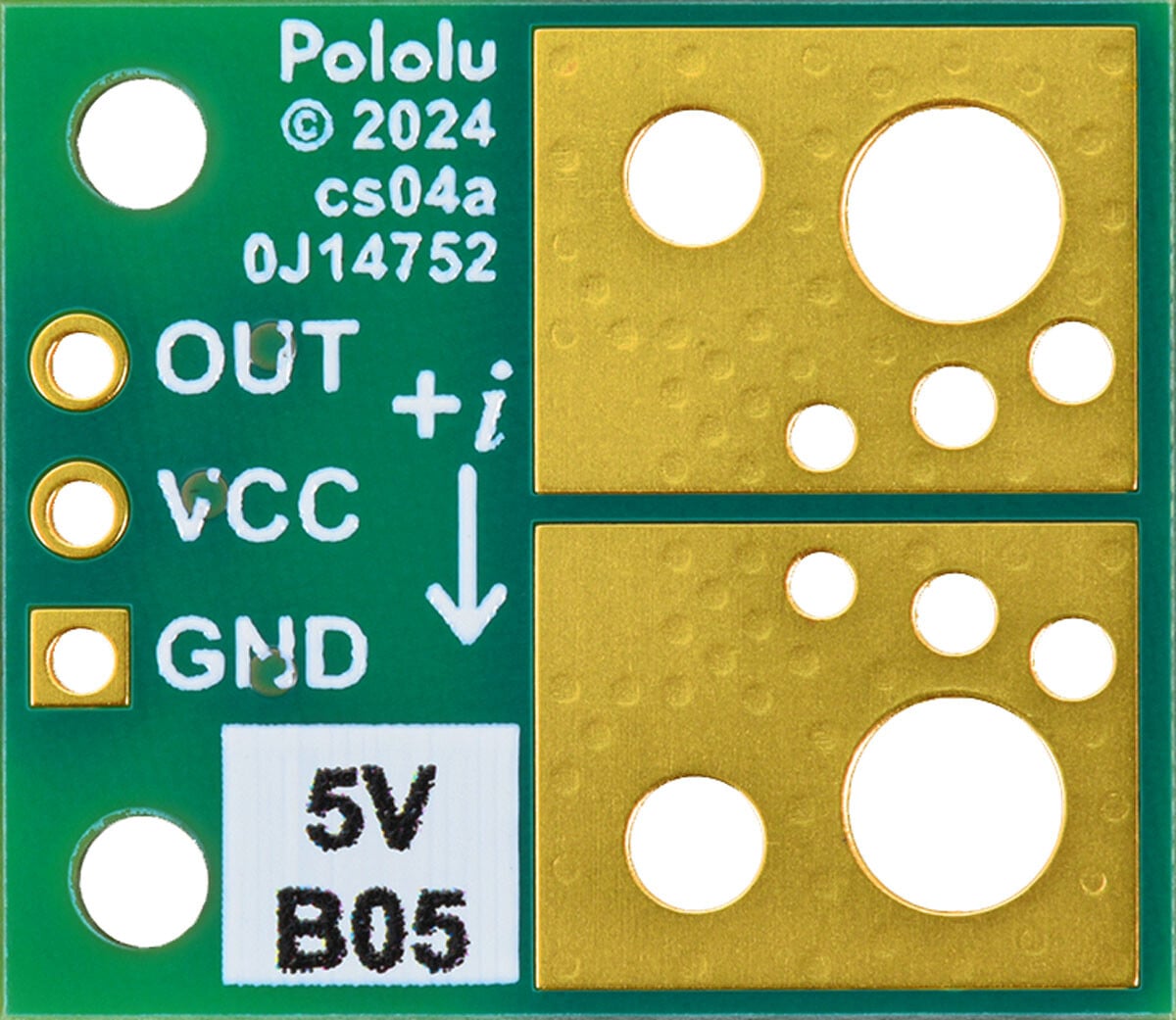

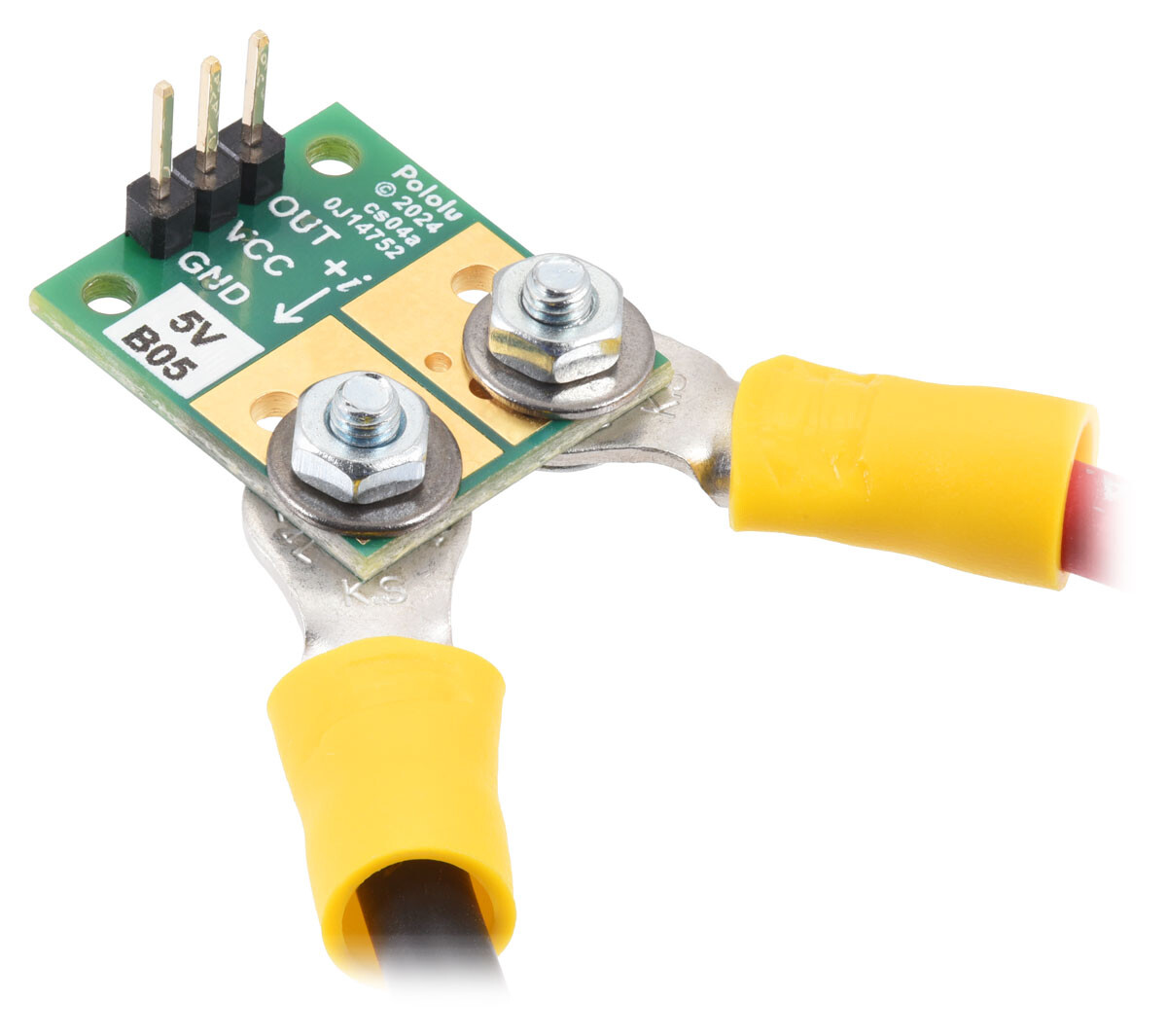

Paddene er mærket på den nederste trykplade. Trykpladen viser også retningen, som angives med pilen. +i som positiv strøm.

Mål

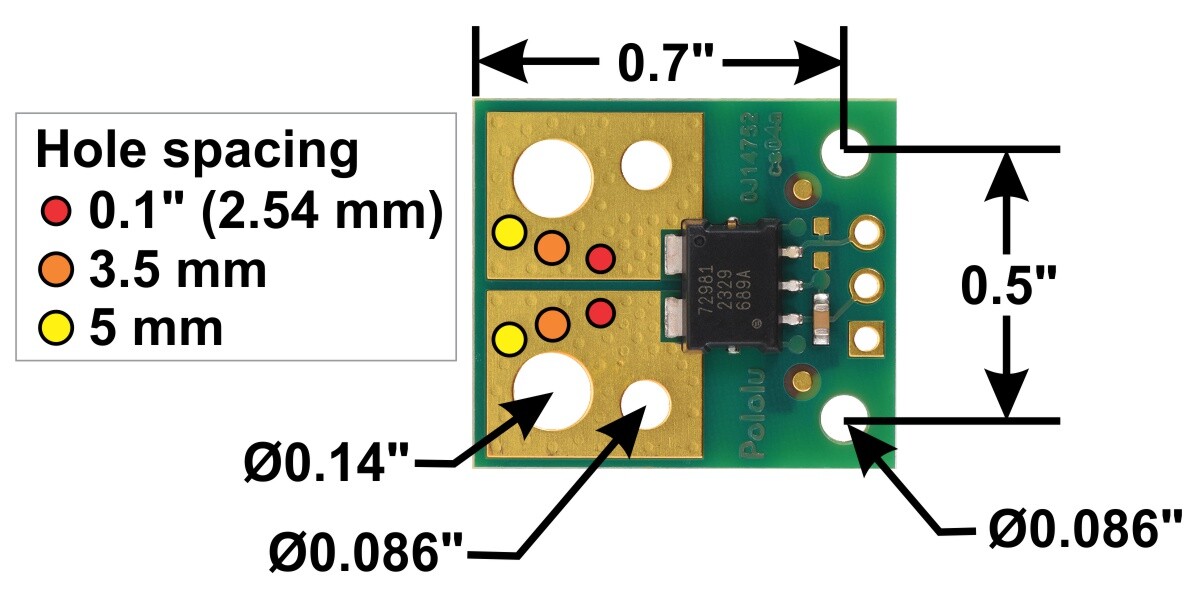

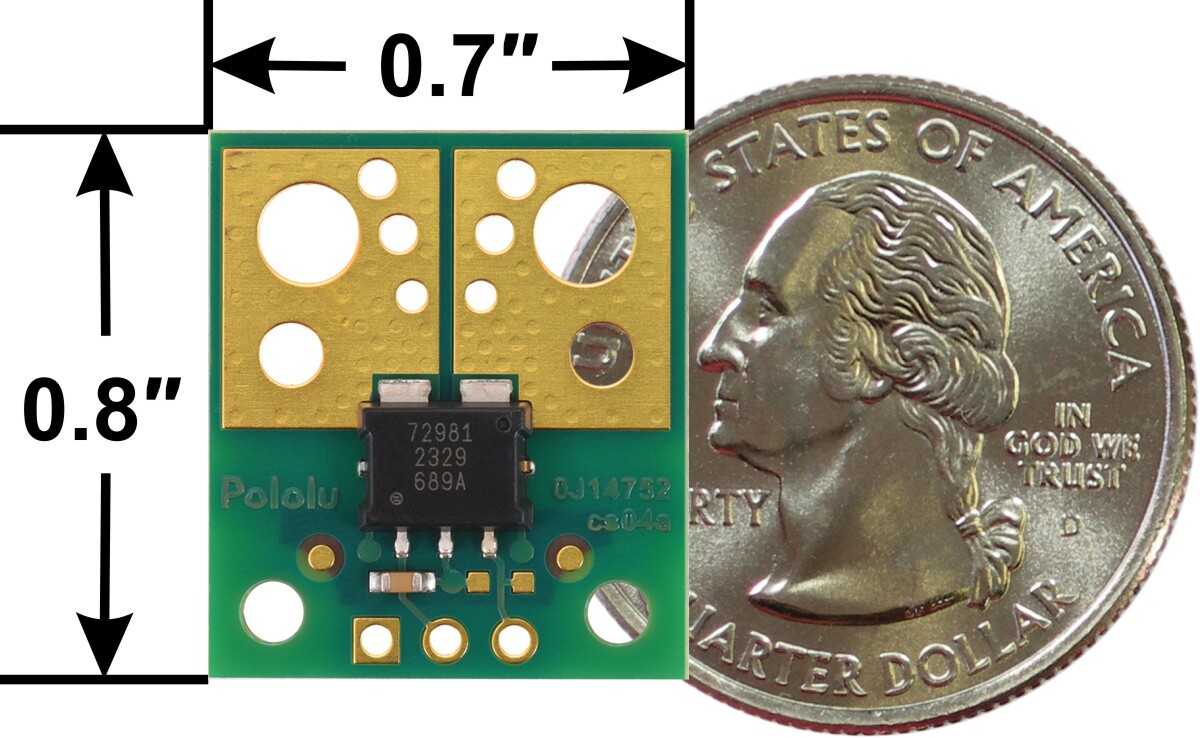

• Størrelse: 0,7″ x 0,8″
• Vægt: 1,4 g

Generelle specifikationer

• Typisk driftsspænding: 5 V
• Strømmåling: 40 mV/A. @ VCC = 3,3 V.
• Minimum logikspænding: 4,5 V
• Maksimal logisk spænding: 5,5 V
• Strømforsyning: 14 mA. max
• Version: -50A til +50A (bi-direktionel 50A), 5V
• Strømsensor: Allegro ACS72981LLRATR-050B5
