Pololu A-Star 32U4 Prime LV (Kun SMT-komponenter) 4005

Oversigt

Pololu A-Star 32U4 Prime er et universelt programmerbart bord, der er baseret på Microchips (tidligere Atmel) ATmega32U4 mikrocontroller og er arrangeret i det almindelige Arduino-format, f.eks. Uno R3 og Leonardo. A-Star Prime (forkortet A* Prime) er derfor kompatibel med mange Arduino-kort, herunder alle Arduino-kort, som vi har på lager. Alle 26 GPIO-ben på mikrocontrolleren er tilgængelige på kortet, herunder syv, der kan bruges som PWM-udgange og tolv, der kan bruges som analoge indgange. ATmega32U4 kan bruge native Full-Speed-USB, hvilket gør det mere alsidigt end lignende kort, der er afhængige af USB-serieladaptere: Ud over at understøtte en virtuel (CDC) seriell/COM-port-interface kan A-Star også vises som en mus og et tastatur for en tilsluttet computer. Adgangen til USB-grænsefladen på A-Star kan opnås via Micro-B USB-porten.

A* Prime understøtter det indbyggede mikrocontroller med mange ekstra funktioner og forbedringer i forhold til konkurrenter, herunder udvidet konnektivitet og overlegen energistyring. Prime er tilgængelig i to hovedversioner: LV med en blå lodemaske og en op-/nedspændingsregulator, der muliggør drift fra 2 V til 16 V, og Svart LCD-display med tastatur. Leveringsomfang: 1x modul. med en grøn loddemaske og en step-down-regulator, der muliggør drift fra 5 V til 36 V. Hver version er tilgængelig i flere forskellige konfigurationer: med eller uden forudinstallerede gennemstikkekomponenter som f.eks. standard Arduino-kontakter og med eller uden microSD-understøttelse. Der findes også en konfiguration for hver version med et 8×2-tegn LCD.

Egenskaber

• Programmerbar ATmega32U4 MCU med 32 KB Flash, 2,5 KB SRAM, 1 KB EEPROM og nativt Full-Speed-USB (drevet af en præcis 16 MHz Quartz-oscillator).
• Forudladet med en Arduino-kompatibel bootloader (ingen ekstern programmeringsenhed er nødvendig)

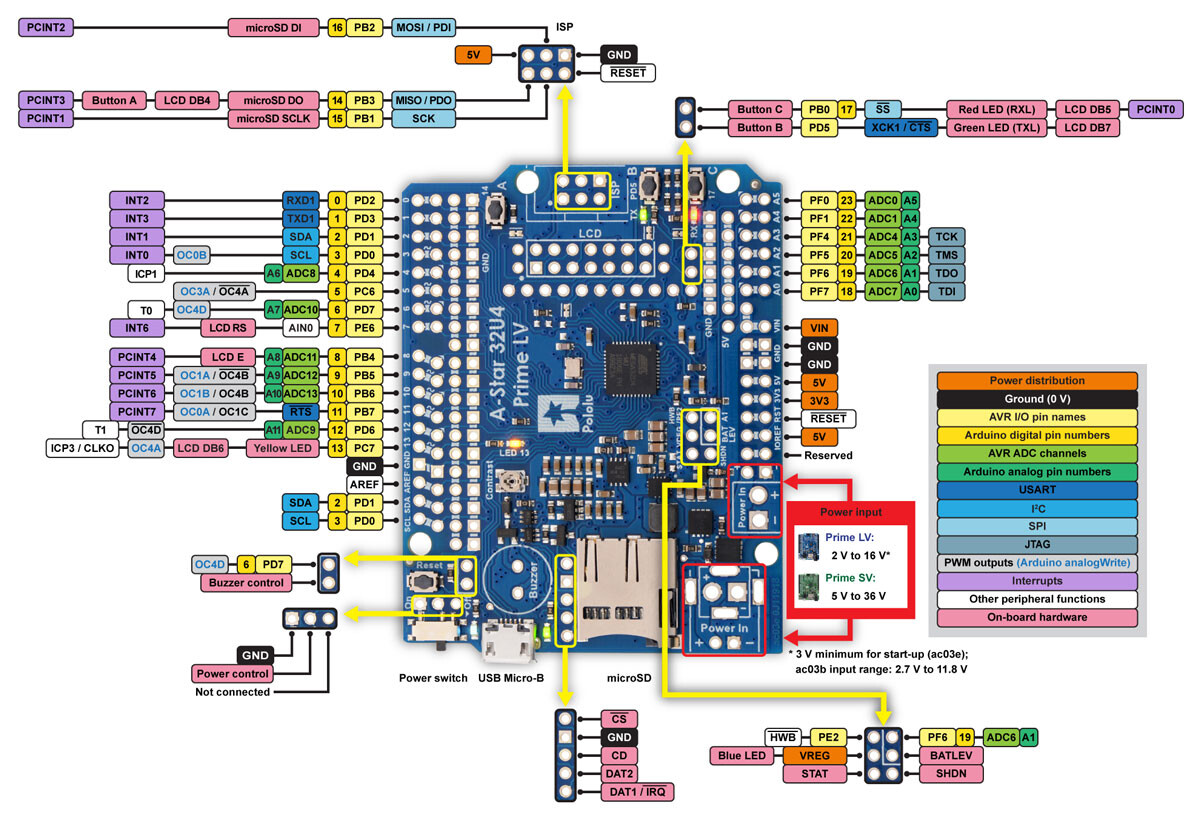

• Alle 26 universellen E/A-leitninger på ATmega32U4 er beskadigede (inklusive PB0, PD5 og PE2); 7 af dem kan bruges som hardware-PWM-udgange og 12 af dem som analoge indgange.
• Komfortable 0,1″-kompatible strømindikations-, jordings- og signalpunkter
• Mulemulighed for simple toner og musik
• microSD-understøttelse (kun microSD-version)
• LCD med HD44780-basis
• 3 vom Benutzer styrede LED’er
• 3 brugerknapper
• Tilbageknap
• Egenskaber:

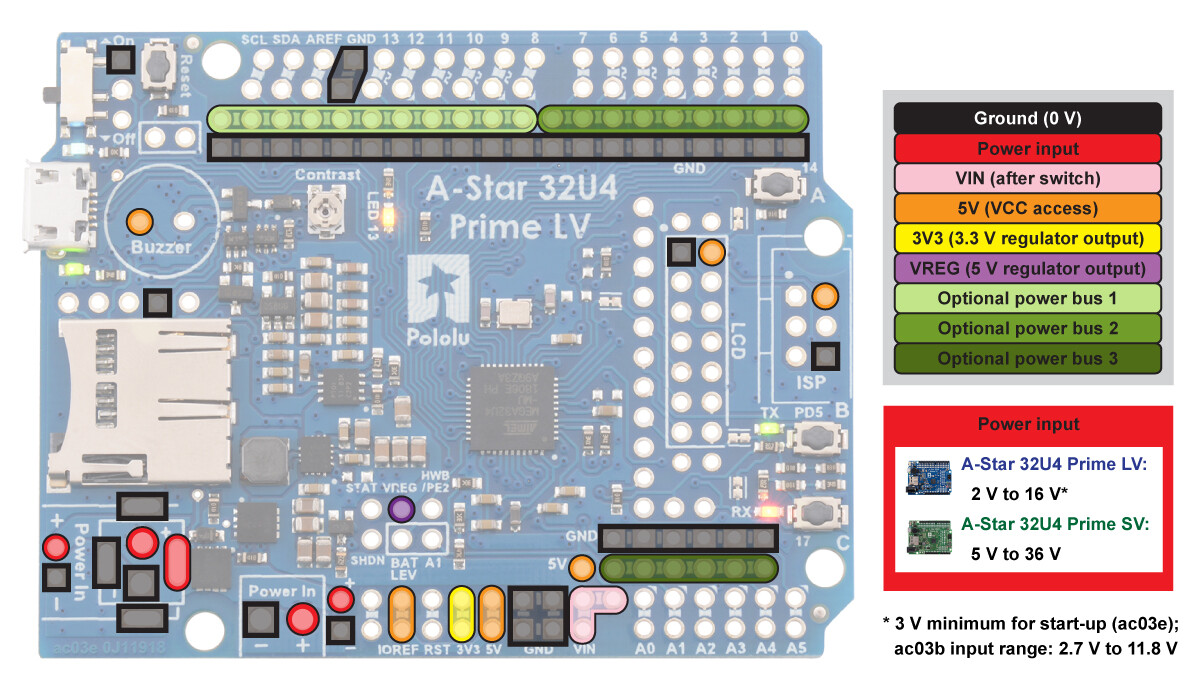

  • Kan drives via USB eller en ekstern strømkilde (med flere stikkontakter til ekstern strømforsyning).
    • Driftsspænding: 2 V til 16 V (Bemærk: Der kræves en indgangsspænding på mindst 3 V for at starte, men efter start kan den reduceres ned til 2 V).
    • Driftsområde: 5 V til 36 V
  • Schaltbarer 5-V-Regulator muliggør effektiv drift
  • 3,3 V strømforsyning, forsynet af en 300 mA lineærregulator
  • Strømafbryder til eksterne strømforsyninger
  • Beskyttelse mod omvendt polaritet ved eksterne strømforsyninger
  • Strømafvælgingsfunktionen muliggør problemfri skift mellem strømkilder og giver samtidig overstrømsbeskyttelse samt feedback om, hvilken strømkilde der er valgt.
• 6-Pin ISP-Header til brug med en ekstern programmeringsenhed
• Komplet brugervejledning

Dimensionerne

• Størrelse: 2,8″ × 2,1″ (samme formfaktor som Arduino)
• Vægt: 13 g

Generelle specifikationer

• Processor: ATmega32U4 @ 16 MHz
• RAM-Størrelse: 2560 Bytes
• Programmspeichergröße:32 Kbytes1
• Motorporte: 0
• Bruger-E/A-ledninger:26
• Indgangsspændingsområde: 2 V til 16 V (LV)
• Minimumsdriftstemperatur: 2 V
• Maksimal driftsspænding: 16 V
• Maksimal udgangsstrøm: 1,8 A
• Logistikspænding: 5 V
• Beskyttelse mod omvendt polaritet?:Ja
• Kræves ekstern programmer?
• Version:indeholder ikke microSD-understøttelse og ingen komponenter med gennemgående huller

Mærkater identificerer

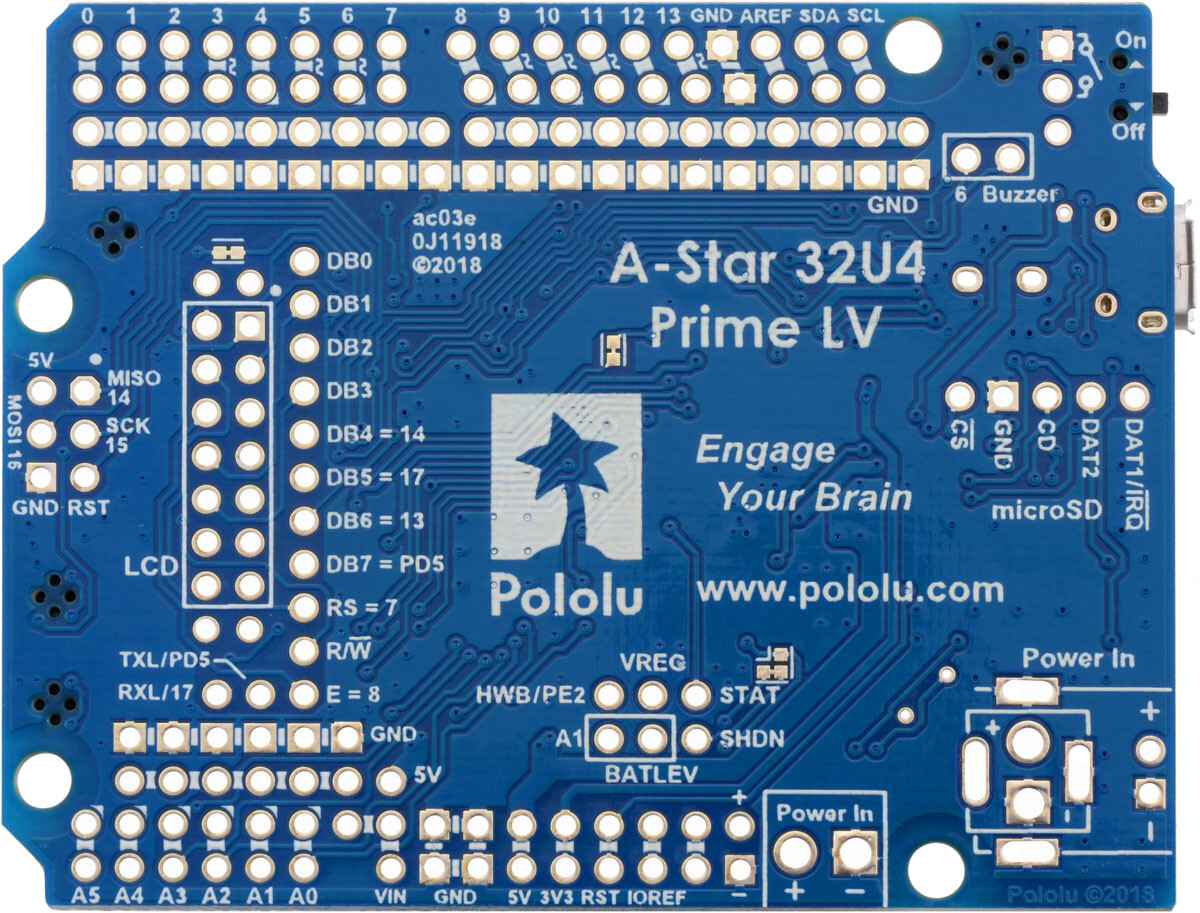

• PCB-Dev-koder: ac03e
• Andre PCB-markeringer:0J11918

Noter:

Bemærk venligst, at 4 KB af de 32 KB store Flash-hukommelse i MCU bruges af det forudinstallerede USB-bootloader. Alle 32 KB er tilgængelige, når programmeringen foretages via ISP-headeren og ikke via bootloaderen.

2. Bemærk: Den minimale startspænding er 3 V, men regulatoren kan fungere ned til 2 V efter opstart.

Den tilgængelige strøm afhænger af indgangsspændingen, det strømforbrug, som kortet bruger, de omgivelsesforhold og reglertopologien. Se produktdokumentationen og diagrammer for detaljer.

Downloads

• Pololu A-Star 32U4 User’s GuideAnleitung
• Schematic diagram of the A-Star 32U4 Prime LV
• Dimension diagram of the A-Star 32U4 Prime LV
