Adafruit TPL5110 Lavstrøms-timer Breakout 3435

Der Adafruit TPL5110 Strømtimer Det er en selvstændig løsning, der omdanner enhver elektronik til en lavstrømsversion! Den håndterer tænding og slukning af dit projekt ved hjælp af en indbygget timer, der kan variere fra én gang hvert 100 ms til én gang hver to timer. I bund og grund tænder TPL periodisk, justerbart via et potentiometer eller modstand, og slår strømmen til dit projekt. Den venter derefter på et signal fra projektet for at fortælle TPL, at den sikkert kan slukke for strømmen. Hvis TPL ikke modtager et signal inden det indstillede timeout, nulstiller den enheden som en watchdog-timer.

Brugen er enkel. Indstil først den ønskede forsinkelse ved at justere det indbyggede trimpotentiometer: “en gang pr. 100 ms” er helt til venstre og “en gang per”. 2 timer”. Tilslut derefter VDD til din 3-5V strømforsyning og derefter strømmen fra dit projekt til Drive-pinnen. Vælg til sidst en Signalpin fra dit projekt til Done-pinden. Sørg blot i koden eller designet af dit projekt for, at den sætter Done-pinden til HIGH, når den er færdig med sin opgave. Det er det!

Mens TPL5110 kører (men resten af projektet er slukket), er strømforbruget omkring 20uA (ifølge vores Monsoon Power Meter).

Hvis du vil tænde enheden manuelt, kan du også aktivere TPL ved at trykke på den integrerede knap (eller forbind din egen knap med delay-pinnen). Se? Dine strømmaspekproblemer er lige løst!

Selvom vi har haft succes med dette breakout-modul sammen med Huzzah ESP8266 Feather, har andre brugere rapporteret, at det ikke fungerer for dem. Derfor er brugen med ESP8266 ikke garanteret.

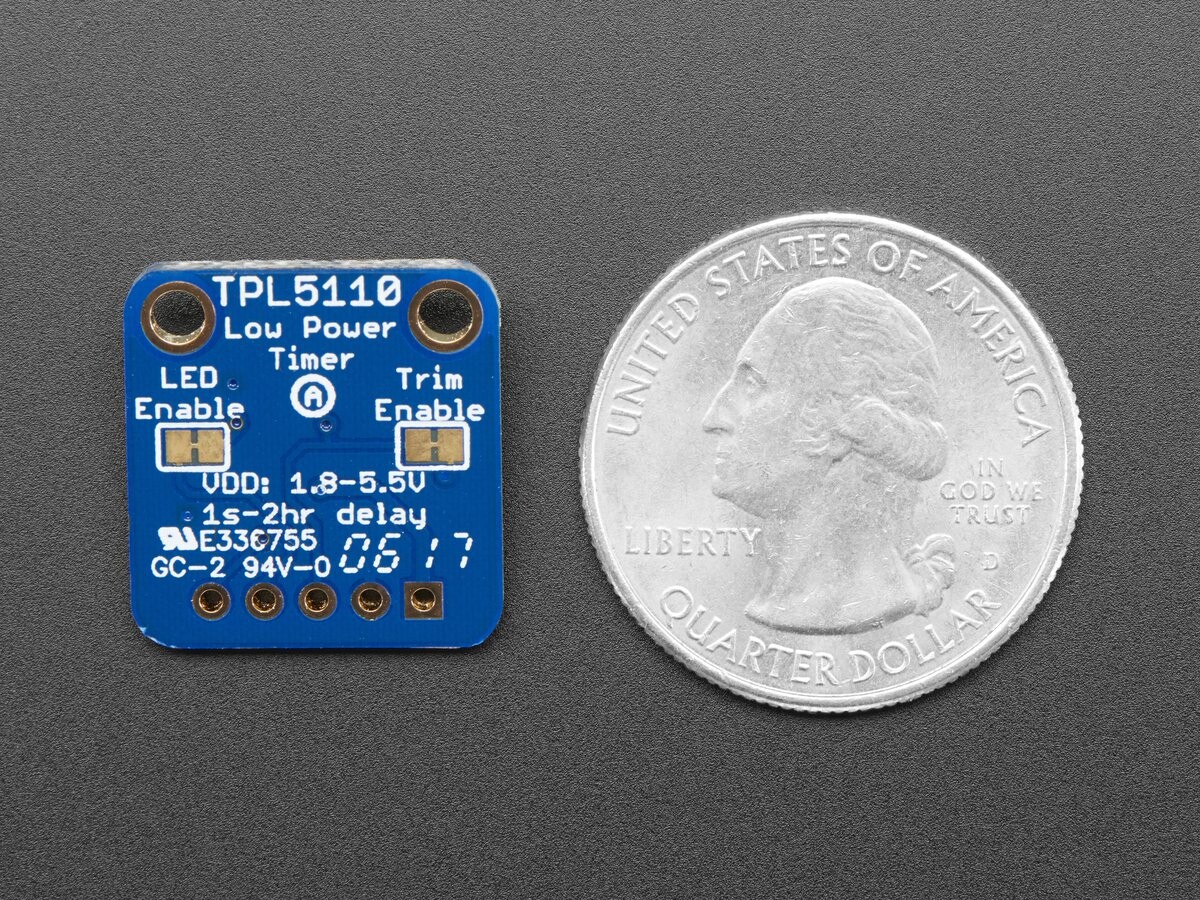

Leveres som et fuldt samlet breakout-board med en TPL5110-chip, alle komponenter på printpladen og nogle headerstik. Der kræves lidt let lodning for at kunne montere det som et breadboard.

• Produktmål: 19,3 mm x 18,0 mm x 4,5 mm
• Produktvægt: 1,3 g

Downloads

• WikiHersteller-Wiki
