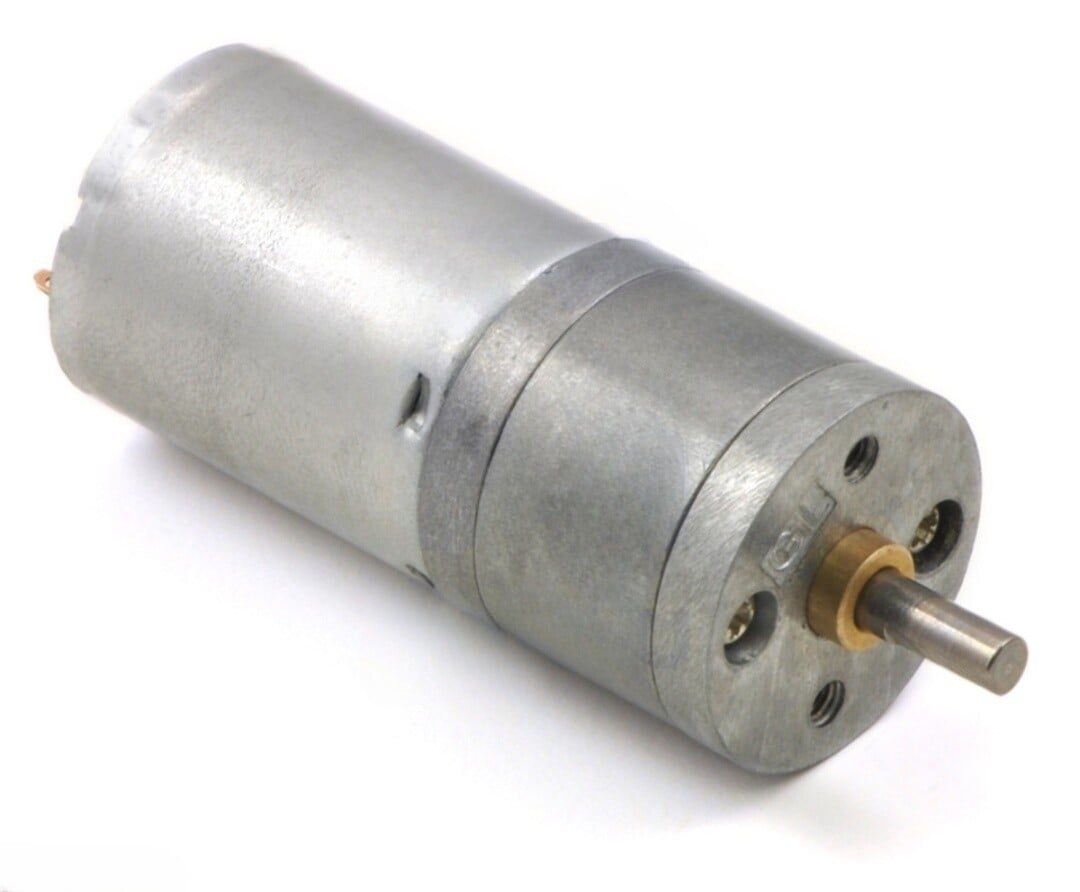

Pololu 99:1 Metal Gear Motor 25×54 mm HP 6V High Power uden encoder 1576

Denne gearmotor består af et kraftig 6-V-DC-Børstemotor kombineret med et 98,78:1 Metallgehörte GetriebeGearmotoren er cylindrisk med en diameter på næsten 25 mm, og den D-formede aksel har en diameter på 4 mm og står 12,5 mm fra gearkassen. Denne gearmotor har også en integreret encoder. PO4807 tilgængelig.

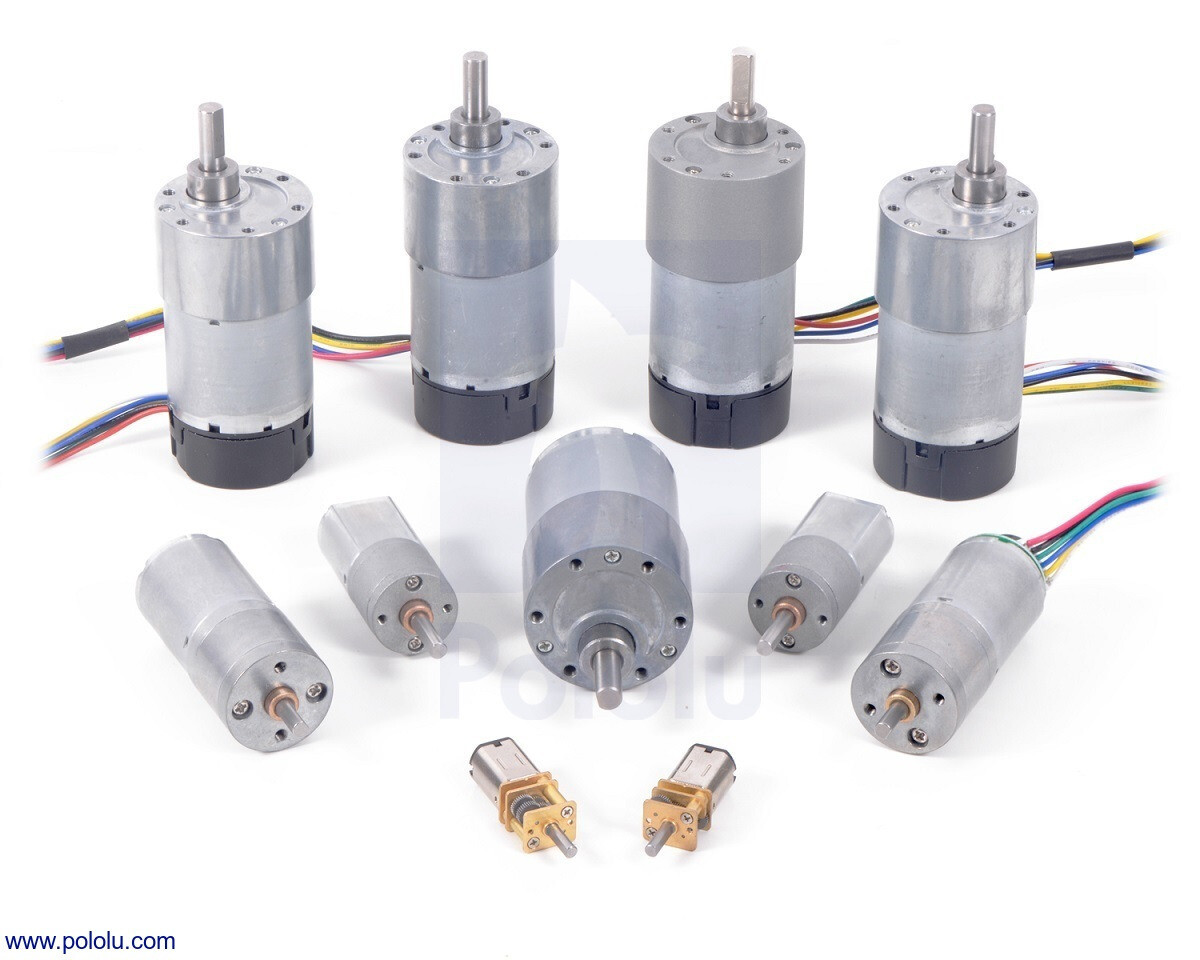

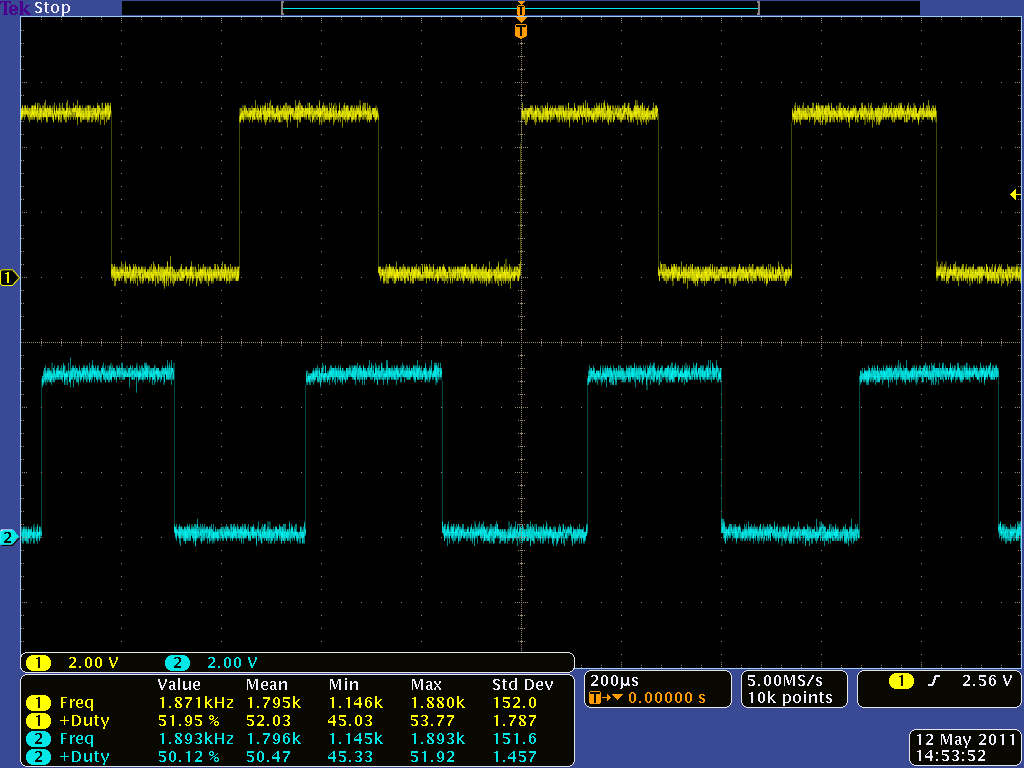

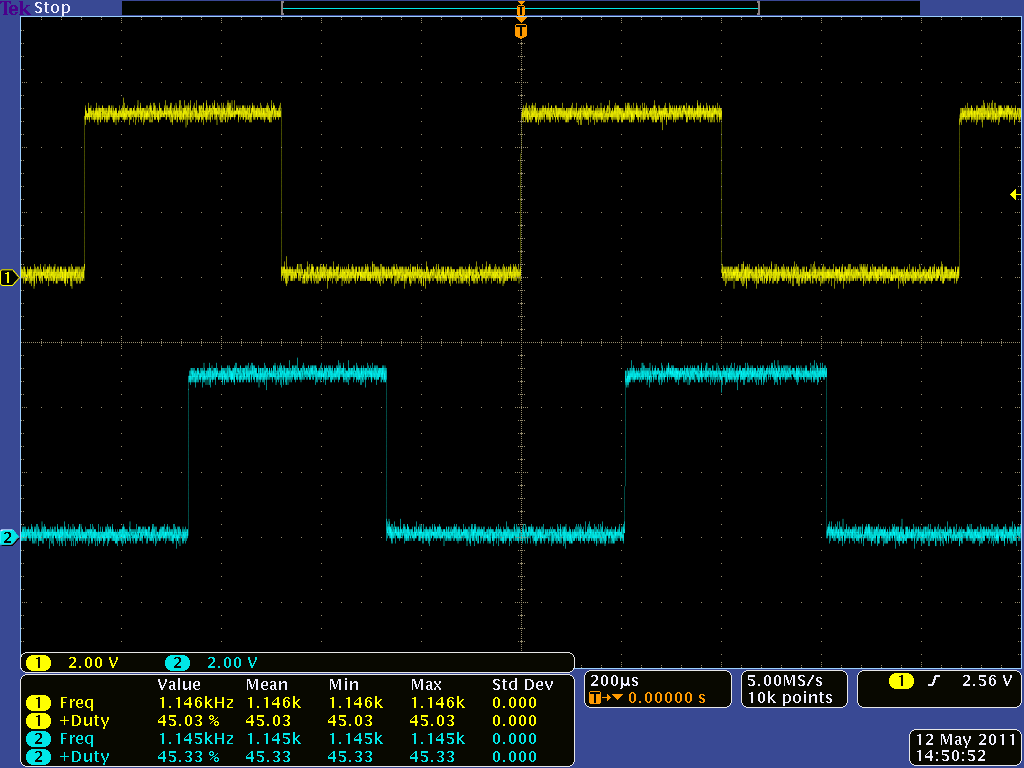

Disse cylindriske børstede DC-gearmotorer fås i en række forskellige versioner og med fem forskellige motorer (to versioner med 6-V-motorer og tre versioner med 12-V-motorer). Gearmotorene har alle samme kabinet med en diameter på 25 mm, og gearudgangsadgangen har en diameter på 4 mm, så det generelt er nemt at udskifte en version med en anden, hvis dine konstruktionskrav ændrer sig (selvom længden af gearet tendens til at stige med omskiftningsforholdet). Hver version fås også valgfrit med integreret 48-CPR-quadratur-encoder.

Bemærk: At afbryde eller overbelaste gearmotorer kan drastisk forkorte deres levetid og endda forårsage øjeblikkelige skader. For disse gear er den anbefalede øvre grænse for drejningsmoment 15 kg-cm (200 oz-in); Vi anbefaler kraftigt, at de påførte belastninger holdes betydeligt under denne grænse. Blokeringer kan også føre til hurtige (muligvis i størrelsesordenen et sekund) termiske skader på motorviklingerne og børsterne, især ved dem, der bruger højtydende motorer (HP); En generel anbefaling for drift af DC-børstemor er 25 % eller mindre af blokeringstrømmen.

22 x 22 x 22 x 22 x 22 x 23 / 12 x 10 x 10 x 10 x 10 x 10 ≈ 98,78:1

Generelle specifikationer

• Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.
• Tomgangshastighed ved 6 V: 998 o/min Typisk +20 %
• Strøm i hvile ved 6 V: 0,42 A, typisk, +50 %; Strøm i hvile afhænger af intern friktion, som påvirkes af mange faktorer, herunder omgivelsestemperatur og motorens driftstid.
• Strøm i hvile ved 6 V: 6 A. Brud kan beskadige gearmotoren. Stall-parametrene stammer fra en teoretisk ekstrapolation af ydeevnen under belastning, der er langt fra stallen. Hvis motoren overophedes, hvad sker der, når den nærmer sig et faktisk brud, falder bruddrejmomentet og strømmen.
• Ståmoment ved 6 V: 15 kg·cm
• Maksimal effekt ved 6 V: 3,9 W
• Motortype: 6,5 A Stående strøm @ 6 V (HP 6 V)
• Encoder?

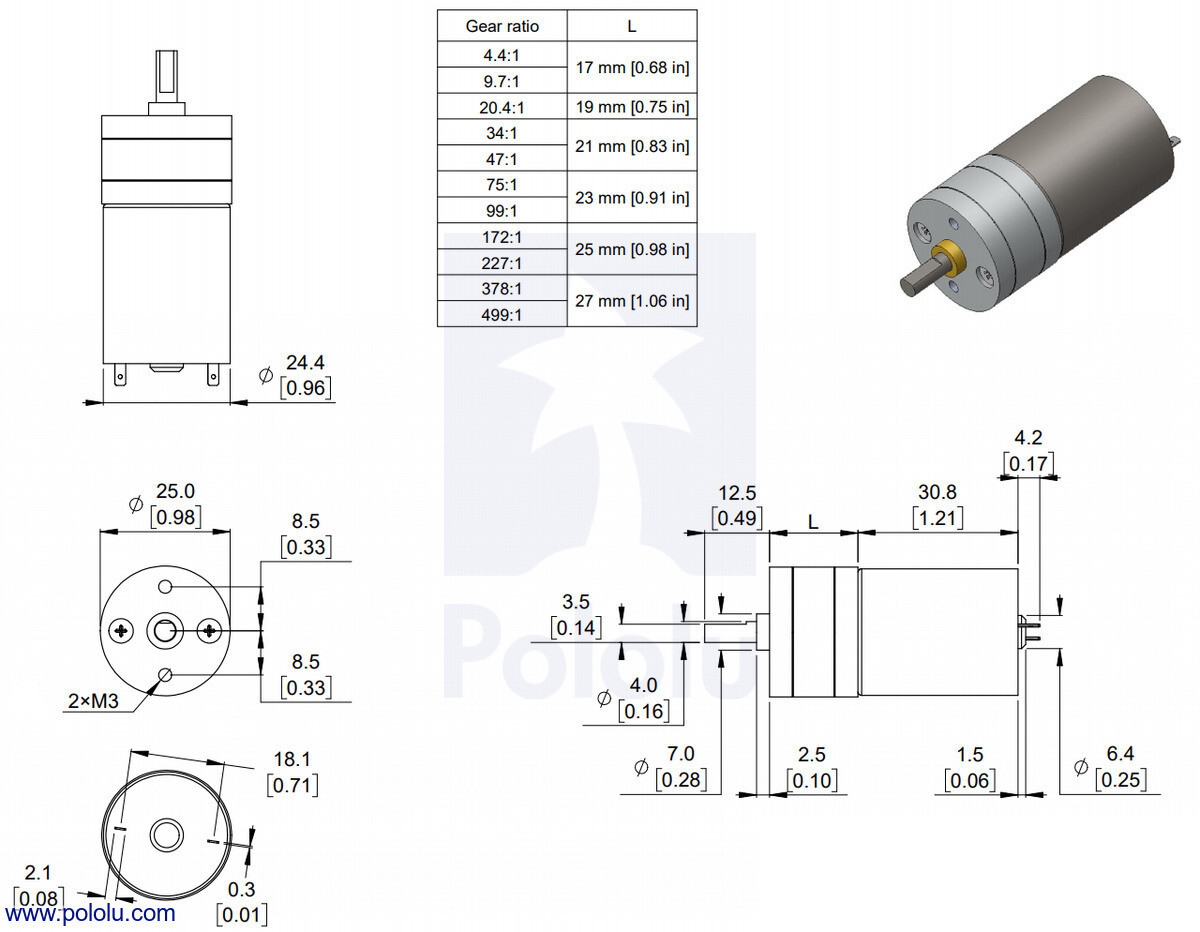

• Størrelse: 25D x 54L mm, Måling af længden foretages fra gearkassens frontplade til bagsiden af motoren (uden udgående aksel eller motorterminaler).
• Vægt: 91 g
• Diameter: 4 mm D-bølge

Ydelse ved maksimal effektivitet

• Maksimal effektivitet ved 6 V: 30 %.
• Hastighed ved maksimal effektivitet: 79 omdrejninger pr. minut
• Moment ved maksimal effektivitet: 3,1 kg·cm
• Strøm ved maksimal effektivitet: 1,4 A
• Udgangseffekt ved maksimal effektivitet: 2,5 W
