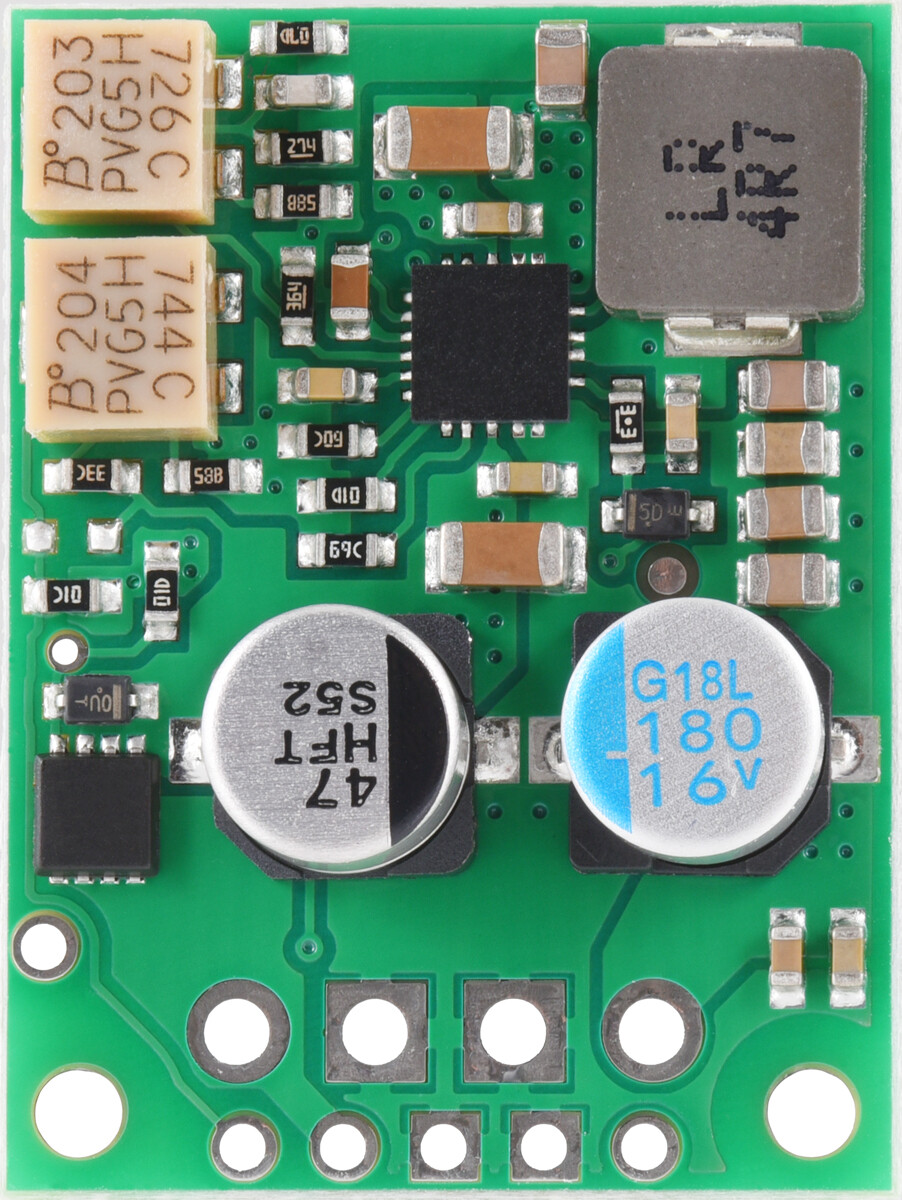

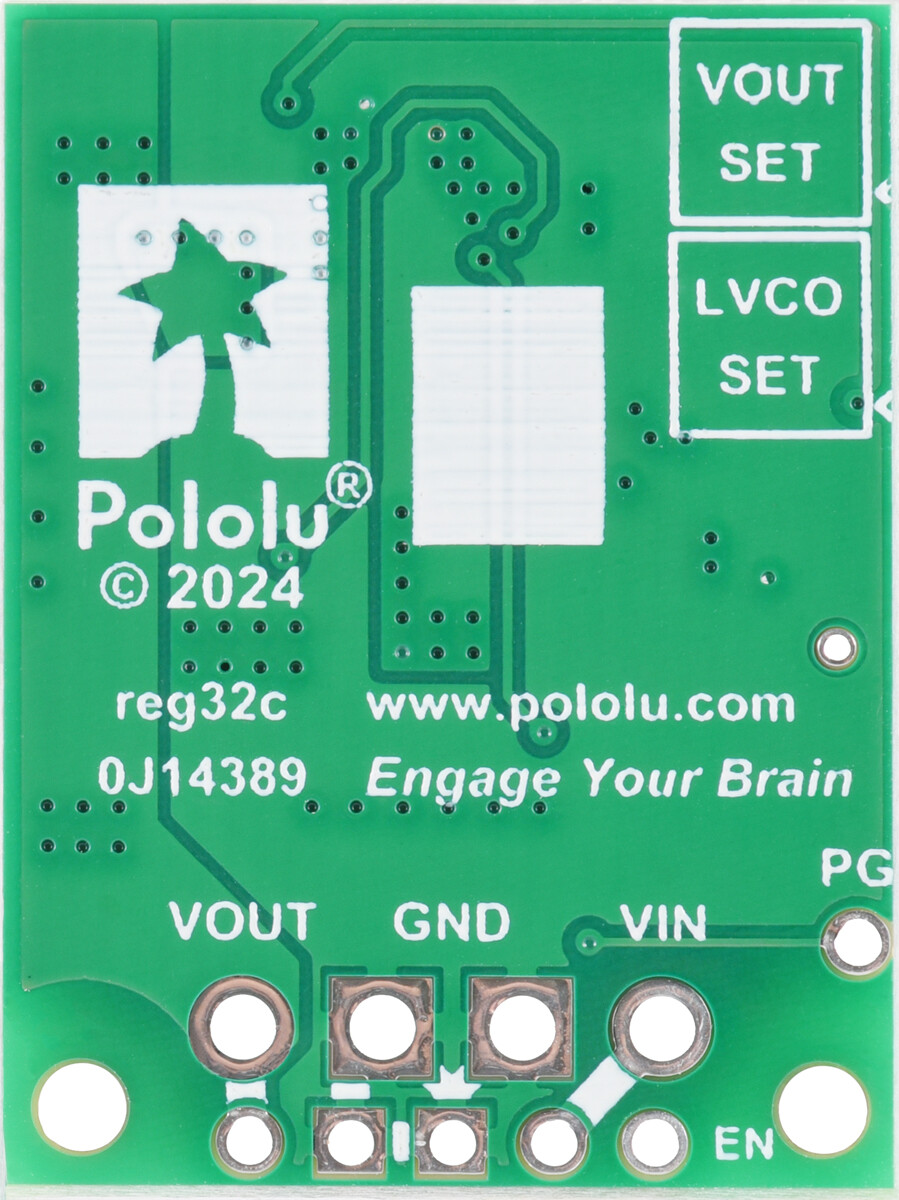

Pololu 4,2-15V 3,3A Finjusterbar Step-Down Spændingsregulator med justerbar lavspændingssikkerhed D30V33MASCMA 4854

Denne vare er D30V33MASCMA, der via Justerbar udgangsspænding (4,2 V til 15 V) og en Justerbar undgangsspænding har

D30V3x-serien af synkroner step-down regulator (step-down regulator) genererer lavere udgangsspændinger fra indgangsspændinger på op til 45 V. Det er en switching regulator (også kaldet switched mode power supply (SMPS) eller DC-to-DC). Dette gør dem væsentligt mere effektive end lineære spændingsregulatorer, især når forskellen mellem indgangs- og udgangsspændingen er stor. Disse regulatorer kan typisk understøtte kontinuerlige udgangsstyrker mellem 1 A og 4 A, afhængigt af indgangs- og udgangsspændingen. Generelt falder det tilgængelige udgangsstyrke med stigende indgangs- og udgangsspænding.

Denne serie består af D30V30Fx-familien med faste udgangsspændinger i området fra 3,3 V til 15 V og to familier med justerbare versioner, der giver mulighed for at indstille udgangsspændingen med et præcist 11-punkts potentiometer. Hver justerbar mulighed er tilgængelig med eller uden justerbar undervoltagingsafbrydelse (ved de versioner, der er udstyret hermed, kan den også indstilles med et præcisionspotentiometer med 11 trin). De justerbare familier består af D30V30MAx, som på grund af sin dobbeltsidet montering er den mindste af de to, og D30V33MAx, der har større gennemgående huller til klemblokke og derfor kan levere lidt mere strøm takket være sin større overflade.

Funktioner

• Ingangsspænding: VOUT op til 45 V (Indgang skal være højere end udgangsspændingen og er underlagt overvejelser om spændingsfald; se afsnittet om spændingsfald for detaljer)

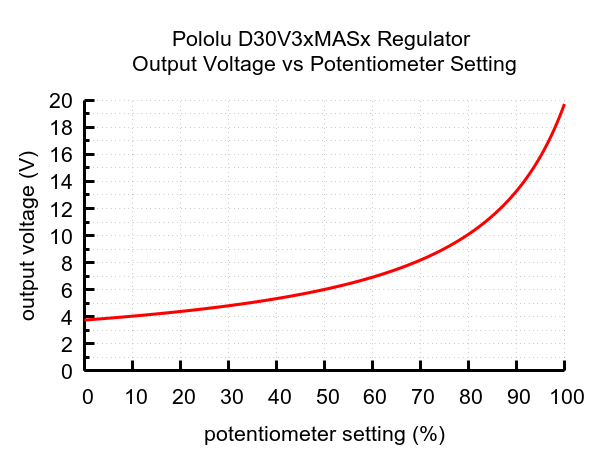

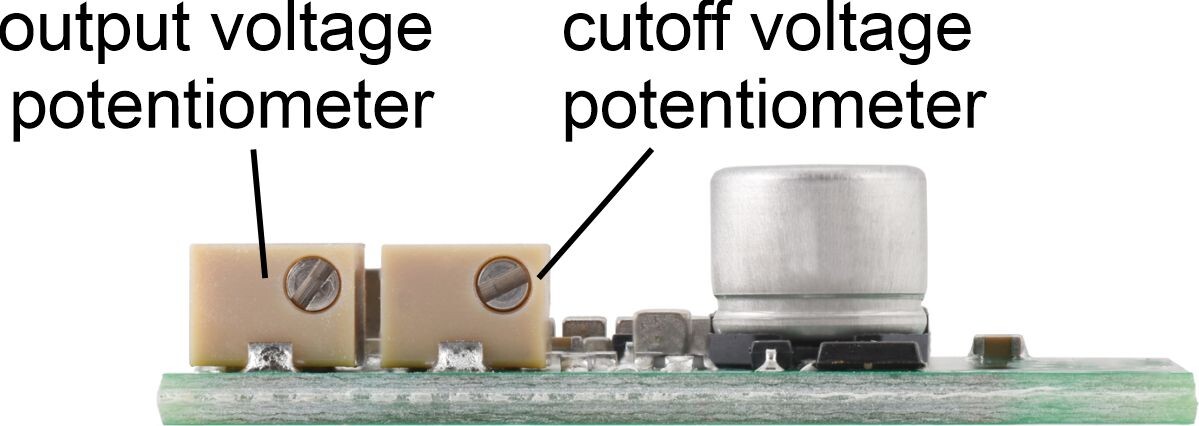

• Udgangsspænding: 4,2 V til 15 V (præcist justerbar via integreret 11-punkts potentiometer)

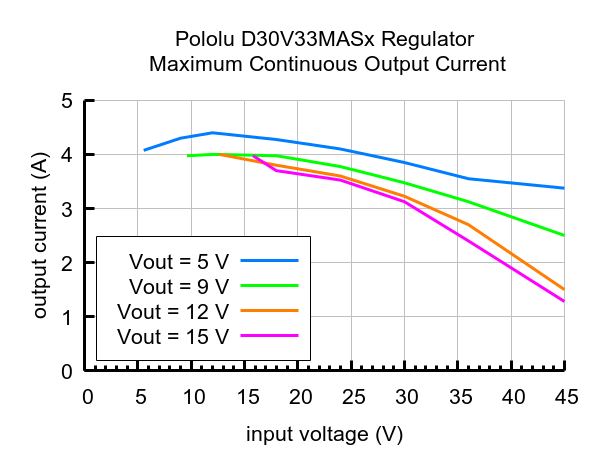

• Typisk maksimal kontinuerlig udgangsstrøm: 1,3 A til 4,3 A (se diagram for maksimal kontinuerlig udgangsstrøm nedenfor)

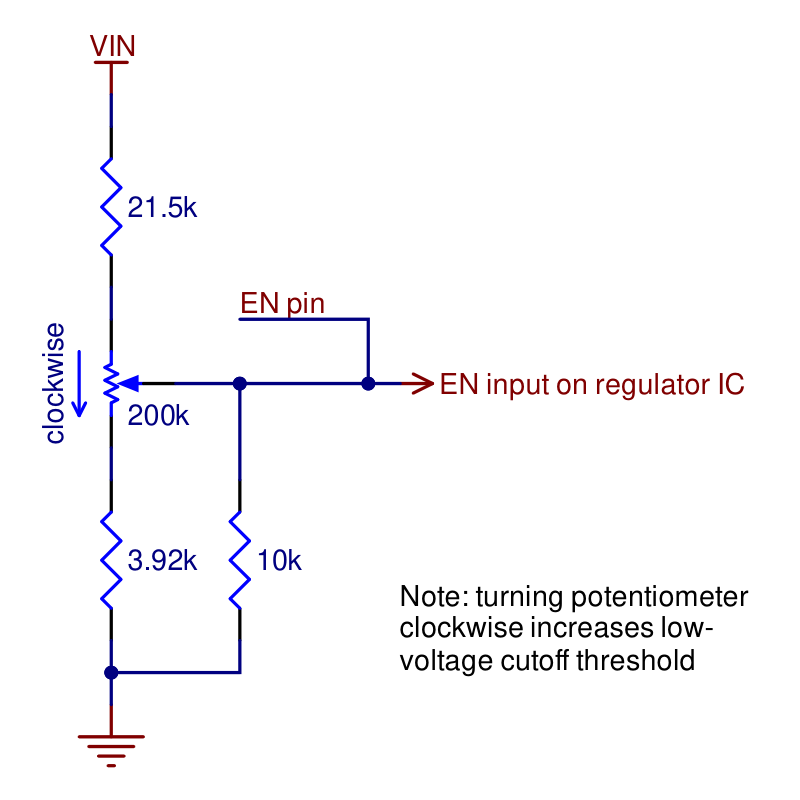

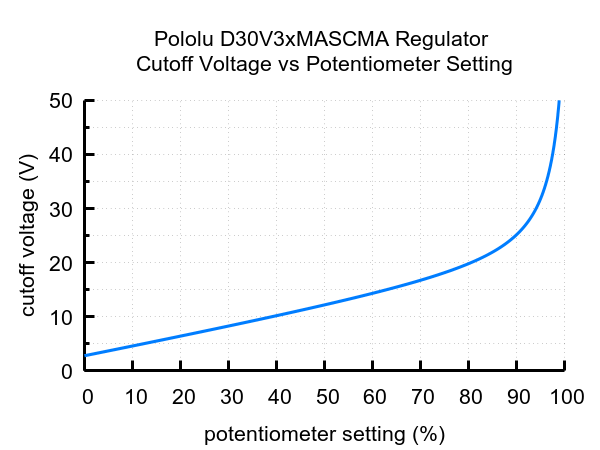

• Konfigurérbar undimensioneret afbrydelsesgrænse (præcist justerbar via integreret 11-trins potentiometer)
• Typisk effektivitet på 80 % til 95 %, afhængigt af indgangsspænding, udgangsspænding og belastning (se effektivitetsdiagrammer nedenfor)
• Meget lav dropout-spænding
• Skiftefrekvens: ≈700 kHz ved høj belastning
• Energisparmodus, der effektiviteten ved lav belastning øger ved at reducere antallet af skift.
• Lavt strømforbrug i hvile (se diagram over strømforbrug nedenfor)
• Aktivere indgangen for at afbryde belastningen og sætte regulatoren i en sluktilstand med lavt strømforbrug
• Udgangen “Power Good” indikerer, at spændingsregulatoren ikke kan opretholde den ønskede udgangsspænding.
• Wellenfrequenz-betrieb, der reduziert Spitzen-EMI-støj
• Underspændingsbeskyttelse
• Funktionen for gradvis opstart begrænser startstrømmen og øger udgangsspændingen trinvis.
• Integreret polaritetsbeskyttelse op til 40 V, overstrøms- og kortslutningsbeskyttelse, temperaturafbrydning.
• To 0,086-tommers monteringshuller for #2- eller M2-skruer

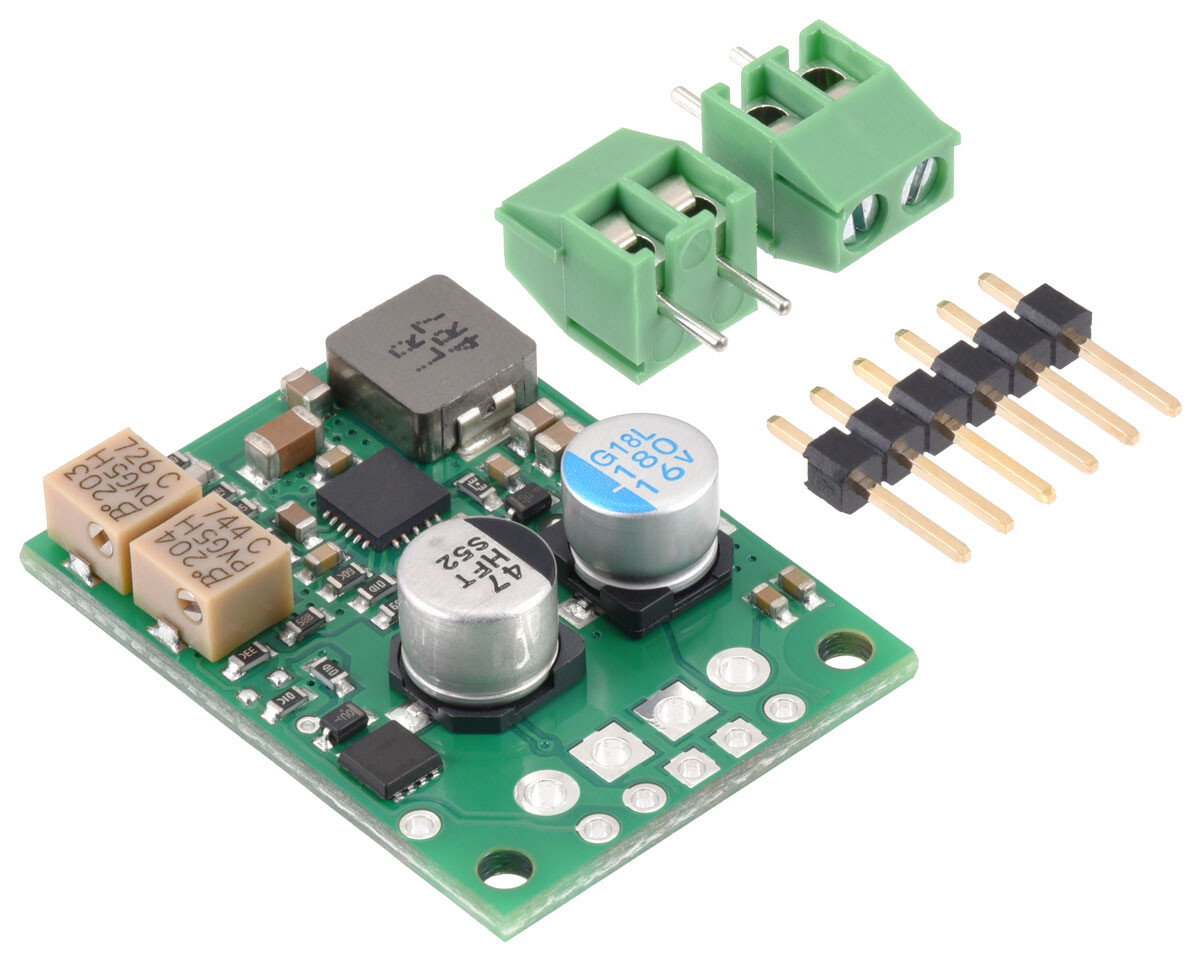

• Bore for 0,1″-stiftbakker samt klemmeblokke i 3,5-mm-afstand.

Mål (uden medfølgende optionelle forbindelser)

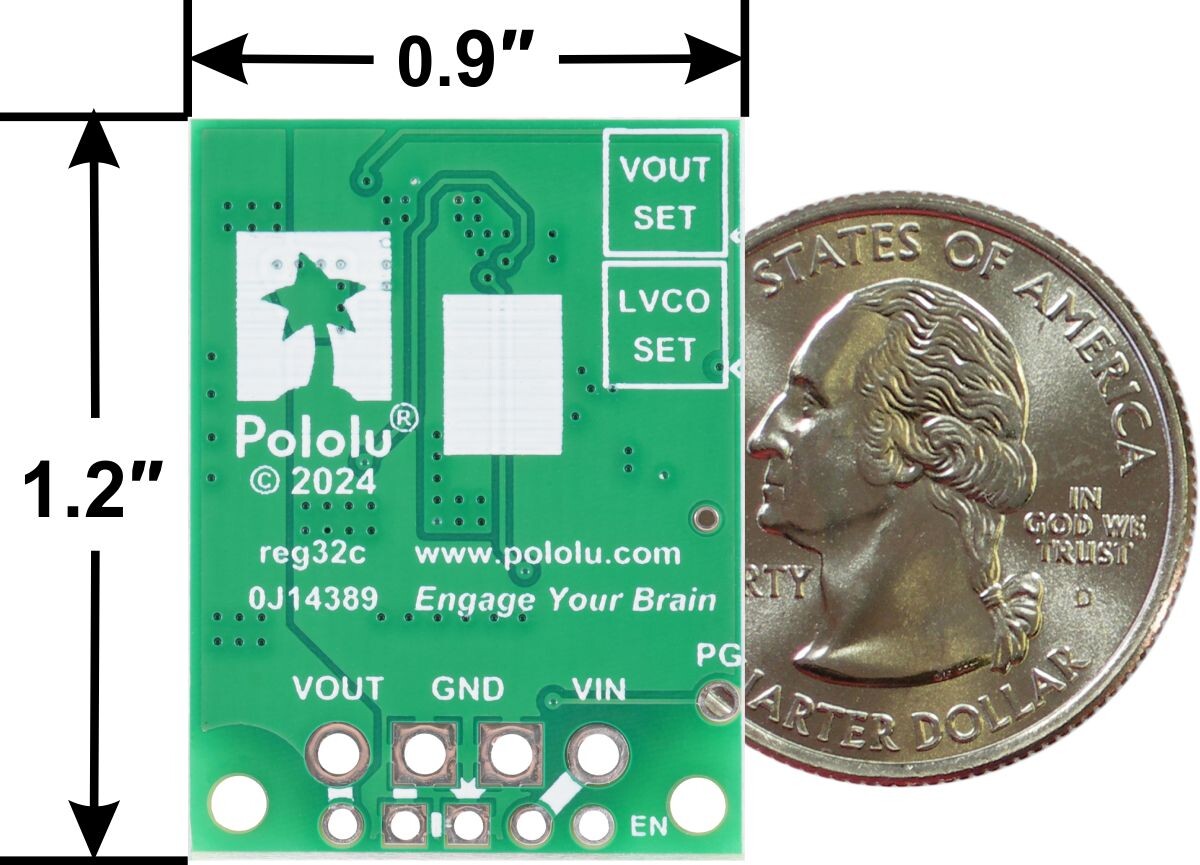

• Størrelse: 0,9 Zoll x 1,2 Zoll x 0,3 Zoll (22,9 mm x 30,5 mm x 7,7 mm).
• Vægt: 4,7 g

Generelle specifikationer

• Minimumdriftstemperatur: 4,2 V. Drifteremperaturen skal være højere end den indstillede udgangstemperatur og tage højde for spændingsfald.
• Maksimal driftsspænding: 45 V
• Minimum udgangsspænding: 4,2 V. Udgangsspændingen justeres med et indbygget præcisionspotentiometer med 11 trin.
• Maksimal udgangsspænding: 15 V
• Kontinuert strøm: 3,3 A. Typisk maksimal kontinuerlig udgangsstyrke ved 30 V indgang og 9 V udgang. Den faktiske opnåelige kontinuerlige udgangsstyrke er en funktion af ind- og udspændingerne og begrænses af varmeafledning.
• Polaritetsbeskyttelse?: Y. Op til -40 V. Omvendt tilslutning af strømforsyninger over 40 V kan beskadige enheden.
• Maksimalt hvilestrøm: 20 mA. I aktivert tilstand uten belastning. Hvite strømmen er en funksjon av inngangsspenningen, utgangsspenningen og avslutningsspenningen. Ved høyere inngangsspenninger og tilsvarende justerte avslutningsspenningsinnstillinger eller når regulatoren deaktiveres via aktiveringspinnen, reduseres den til under 1 mA.
• Lavspændingsafbrydelse: justerbar
• Udgangstype: justerbar 4,2 V–15 V
